吉普赛车型高性能可变进气歧管结构设计

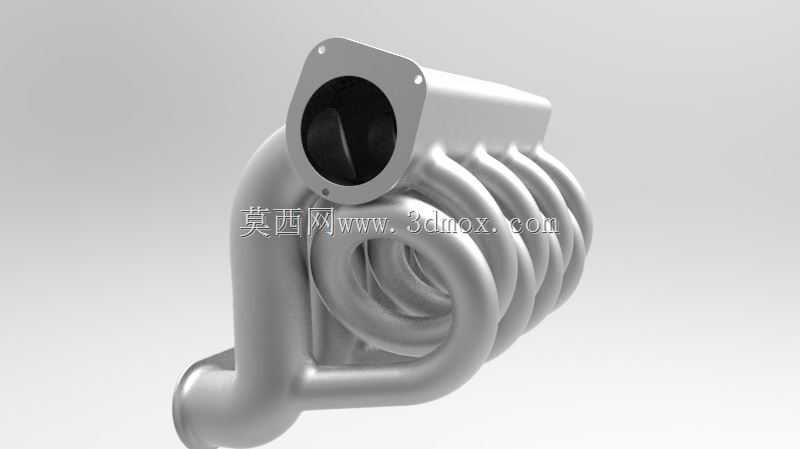

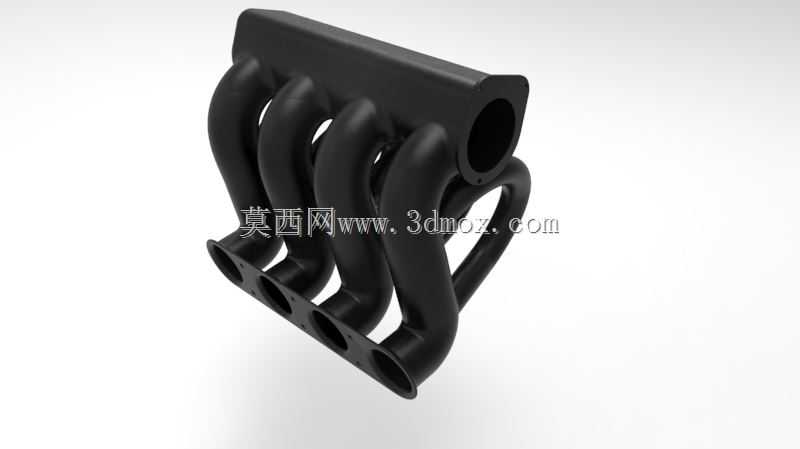

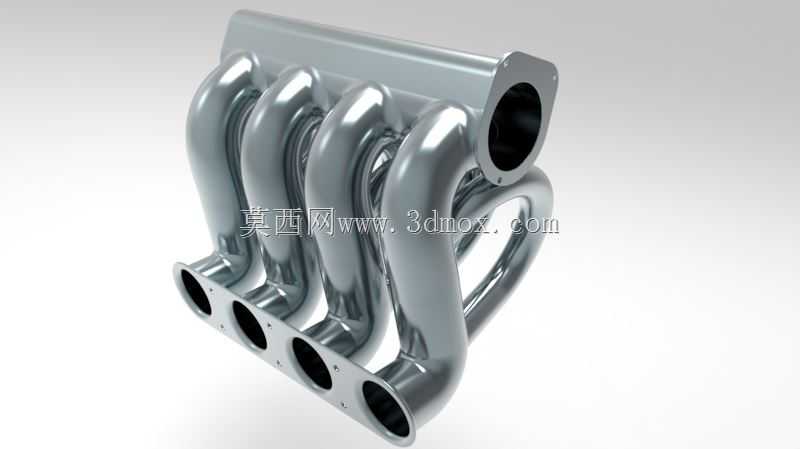

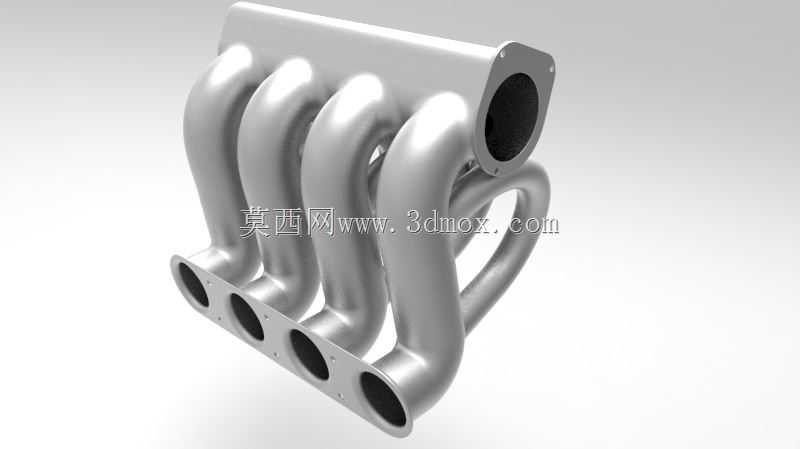

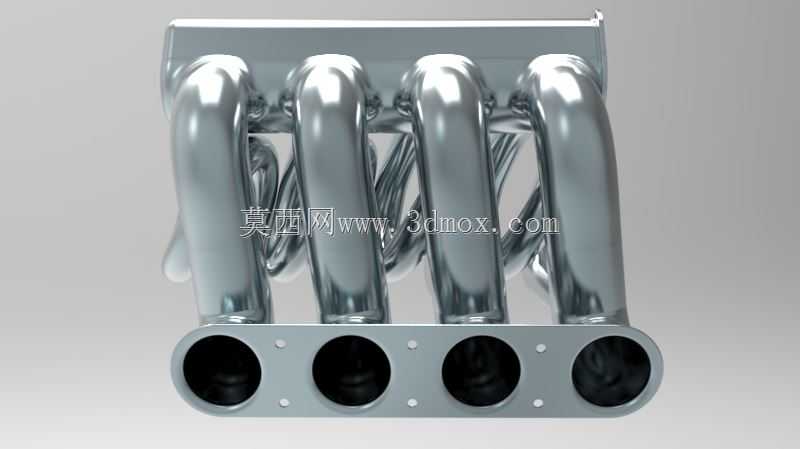

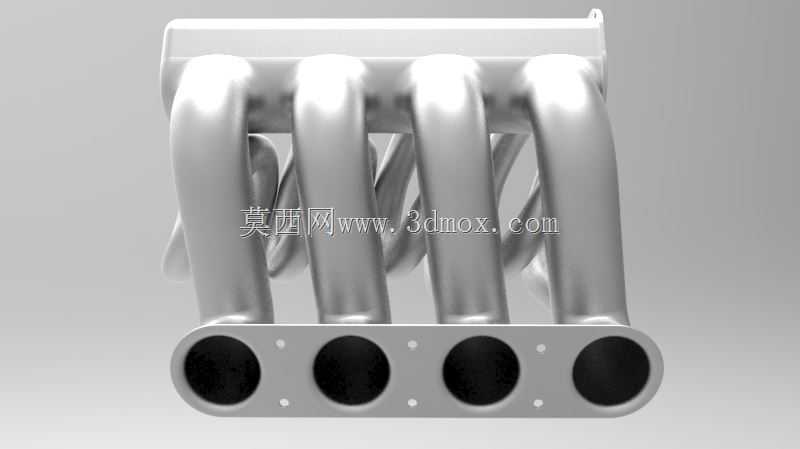

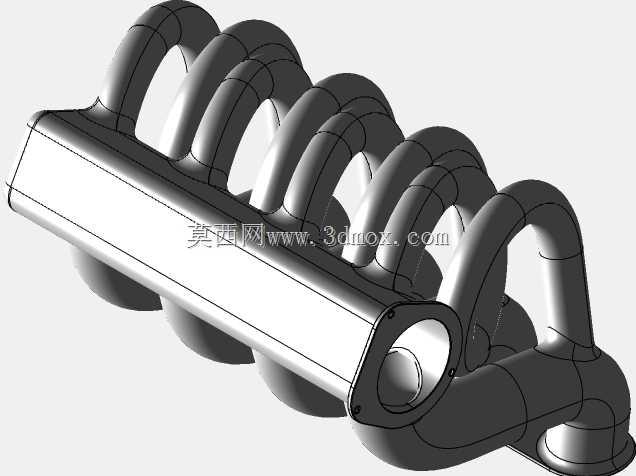

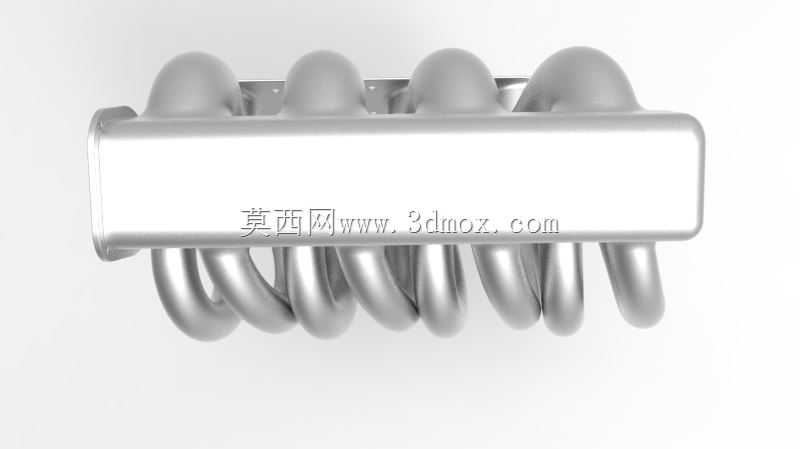

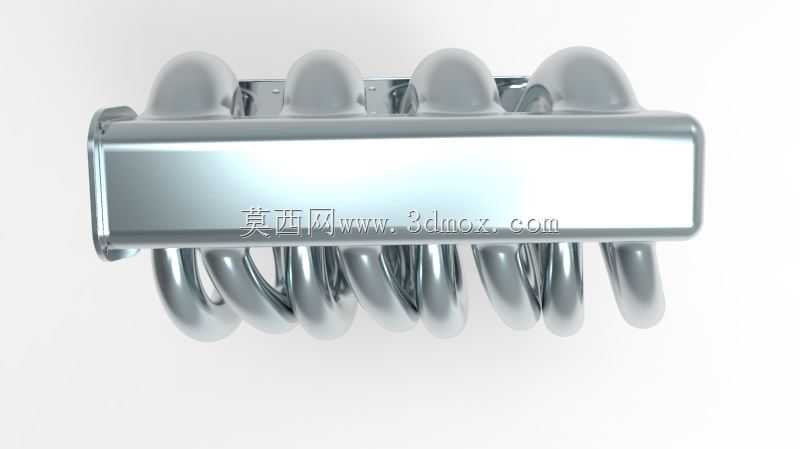

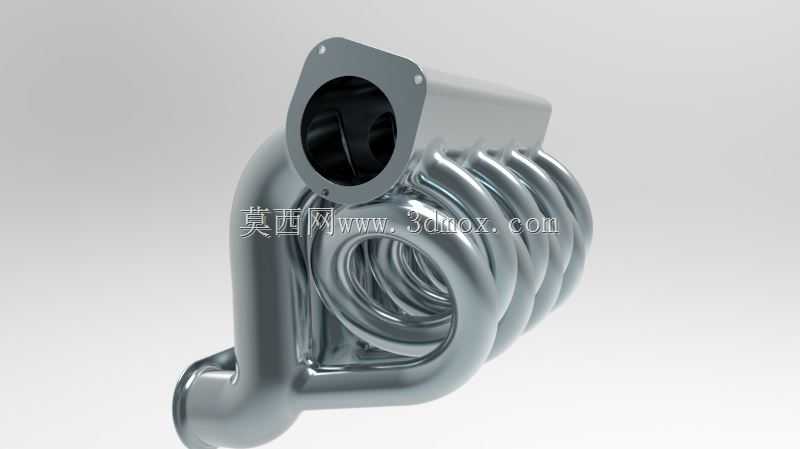

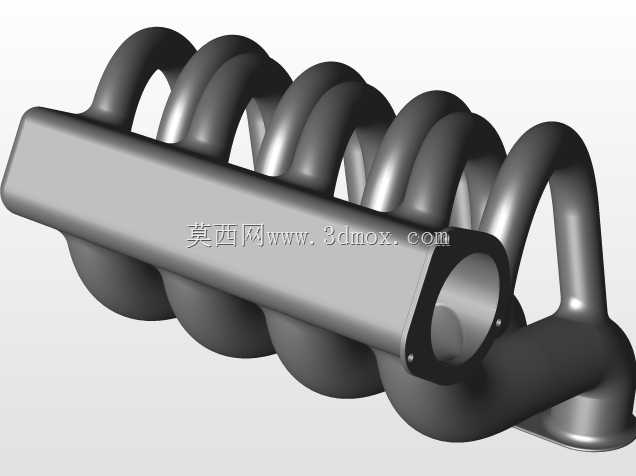

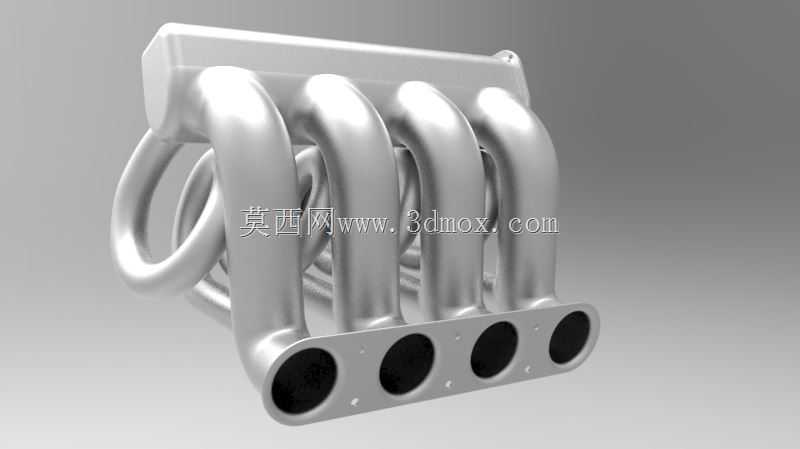

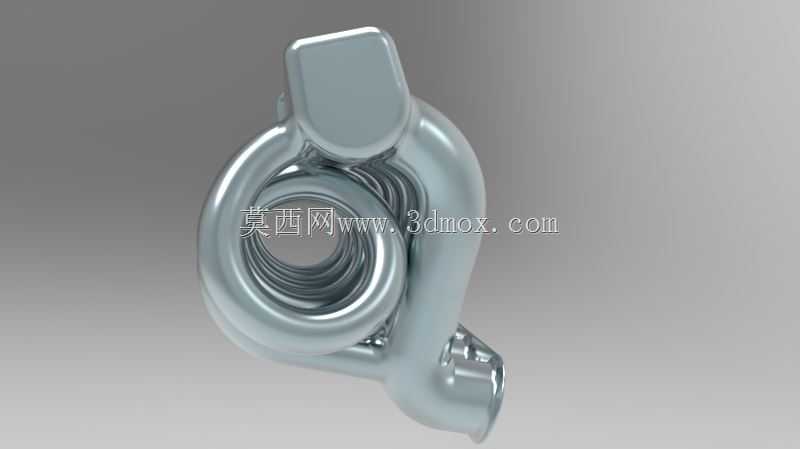

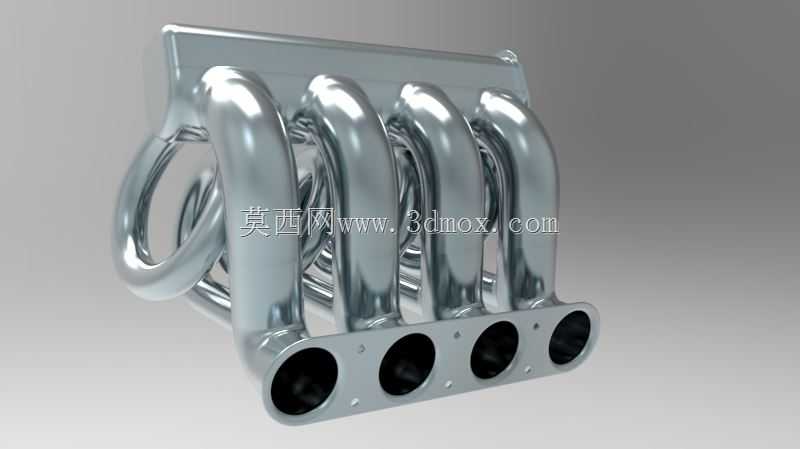

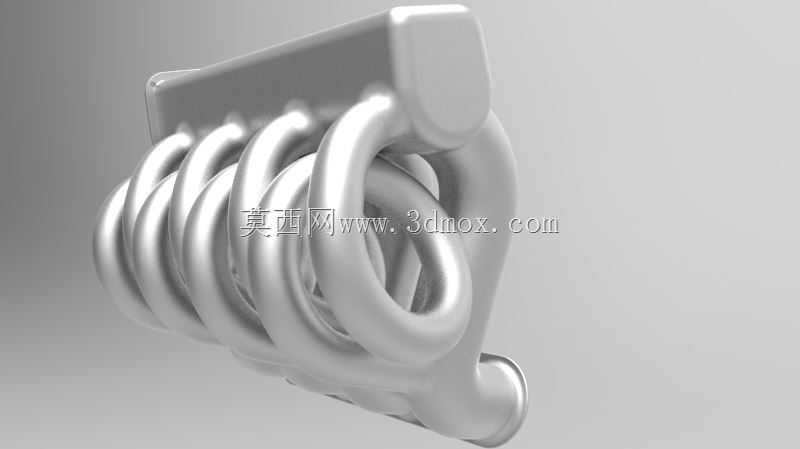

　　在越野车型动力升级与原厂动力优化的工程场景中，进气歧管作为发动机进气系统的核心构件，直接决定了各工况下的充气效率与混合气均匀度，这款针对吉普赛车型开发的改良进气歧管，正是围绕自然吸气发动机高低速工况的进气矛盾做的针对性结构优化。从实际装车的边界条件来看，该歧管采用四缸机等长歧管布局，法兰端直接对接气缸盖进气道侧，四个圆形接口的中心距、孔径完全匹配原厂气缸盖的安装孔位，不需要额外改动缸盖结构即可实现原位替换，安装法兰上预留的定位孔与密封槽，可直接适配原厂密封垫片，避免改装后出现进气泄漏的问题；另一端的集气腔侧预留了节气门安装位，可兼容原厂规格的电子节气门，周边预留的传感器安装凸台，能够直接装配进气温度、压力传感器，不需要额外做支架改装，整体安装边界完全贴合吉普赛车型的发动机舱布局，不会与周边的冷却管路、线束、防火墙产生运动干涉。

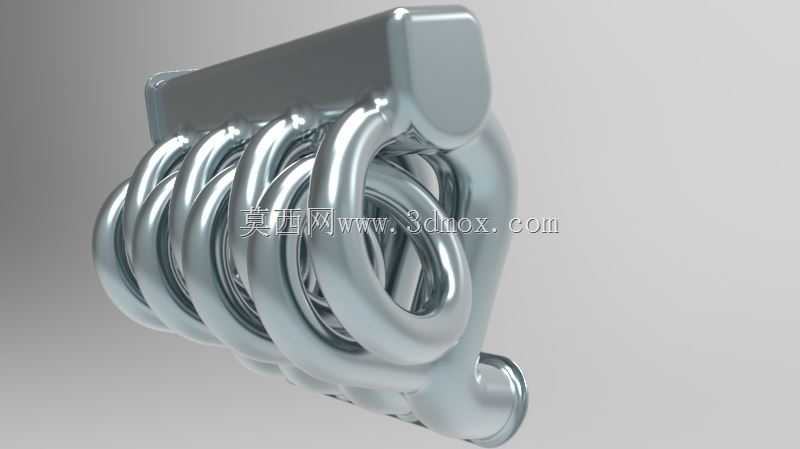

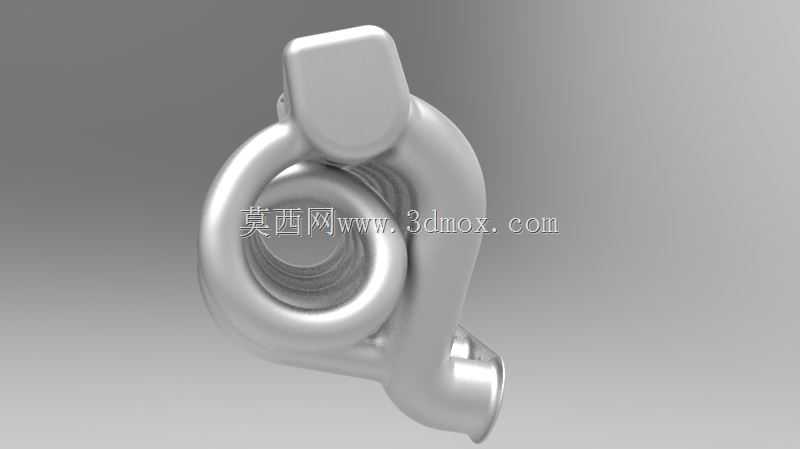

　　设计思路上，这款歧管跳出了原厂歧管偏向低扭输出的短管、非等长的布局逻辑，采用了ECU控制的可变进气通路结构：低转速工况下，歧管内部的翻板关闭长通路，利用长进气道的惯性效应增强进气脉动，提升低转速区间的充气效率，弥补越野车型低转速爬坡时的扭矩输出不足；高转速工况下，翻板打开短通路，缩短进气路径降低进气阻力，满足高转速下大进气量的需求，兼顾高速巡航与急加速时的动力响应。歧管的管路弯曲弧度经过多轮CFD流场仿真迭代，所有管路的弯折处都采用大圆角过渡，避免直角弯折产生的气流涡旋造成进气阻力损失，每一根歧管的长度误差控制在2mm以内，保证四个气缸的进气量偏差不超过3%，避免各缸混合气浓度不均导致的怠速抖动、动力输出不平顺问题。

　　从实际使用场景来看，这款歧管既可以用于民用吉普车型的动力升级改装，解决原厂进气歧管高转速进气不足、低扭输出疲软的问题，也可以用于越野赛事中改装赛车的进气系统匹配，配合ECU的喷油与点火标定，能够在全转速区间提升发动机的扭矩输出，尤其是在低速攀爬岩石、高速穿越非铺装路面的工况下，稳定的进气效率能够保证发动机动力输出的线性度，避免因为进气波动导致的动力突增突减，提升越野行驶的操控可控性。歧管主体采用铸铝工艺成型的话，内壁粗糙度可以控制在Ra3.2以下，进一步降低壁面气流摩擦阻力，管壁厚度设计为4mm，既能够承受进气系统的负压波动，也可以抵御发动机舱内的高温辐射，避免长时间高负荷运行后出现歧管变形、密封失效的问题。集气腔的容积经过匹配计算，比原厂集气腔容积扩大15%左右，能够缓冲节气门开闭时的进气冲击，让进气压力波动更平缓，提升急加速时的进气响应速度。

　　在结构细节上，歧管的安装支脚位置做了加强筋设计，支脚的橡胶减震垫安装位与原厂位置完全对齐，能够过滤发动机运转时传递到歧管的振动，避免长时间振动导致的歧管开裂、固定螺栓松动问题。可变翻板的转轴采用耐磨铜套支撑，转轴两端的密封件采用耐温氟橡胶材质，能够承受-40℃到150℃的工作温度范围，覆盖发动机舱内的所有工况温度，不会因为长期高低温交替出现密封老化、翻板卡滞的问题。翻板的驱动采用真空执行器，可直接对接原车的真空管路，ECU根据转速、节气门开度、进气压力信号自动控制翻板的开闭时机，不需要额外加装独立的控制单元，降低改装的复杂度与后期故障概率。针对越野场景下的灰尘较多的使用环境，歧管的所有连接位置都采用台阶式密封结构，即使在空气滤芯轻微渗漏的情况下，也能够避免未经过滤的灰尘直接进入气缸，减少气缸壁与活塞环的异常磨损。
