越野桨式轮胎带轮毂装配结构设计

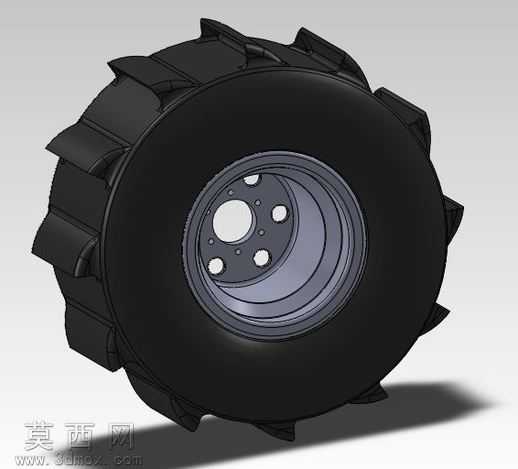

本作品为越野场景专用的桨式轮胎与轮毂装配三维建模成果，建模过程严格遵循实物尺寸比例，对应33×17规格桨式轮胎与15×16规格轮毂的适配关系，完整还原两者的装配配合逻辑。建模阶段首先完成轮胎主体的曲面构建，针对胎面突出的桨式防滑齿结构，采用逐块特征拉伸结合曲面倒角的方式处理，精准还原每一块桨齿的倾斜角度、突出高度与排布间距，保证胎面抓地结构的形态准确性；轮胎胎侧部分通过回转特征生成基础曲面，再对胎唇与轮毂贴合的部位做公差适配处理，预留合理的装配过盈量，还原真实轮胎安装的配合关系。轮毂部分采用多特征组合建模，先通过回转特征生成轮辋的基础筒体结构，再依次构建轮辐的安装孔位、中心定位孔、螺栓过孔等细节，对轮辋与轮胎胎圈接触的台阶结构做精准的尺寸匹配，保证虚拟装配时两者无干涉、贴合位置准确。材质渲染阶段，轮胎主体赋予高粗糙度的黑色橡胶材质，调整材质的漫反射参数还原橡胶哑光的质感，对胎面桨齿的边缘做轻微的磨损质感处理，提升模型真实感；轮毂部分赋予深灰色金属材质，对轮辐的安装平面做轻微的抛光质感区分，中心孔与螺栓孔的内壁做金属哑光处理，还原钢制轮毂的真实材质表现。设计思路上，该模型聚焦非铺装路面、泥泞沙地场景的行走部件需求，桨式胎齿的设计能够在松软路面获得更强的抓附力，避免打滑陷车，轮毂的孔位排布参考通用越野车轮的安装标准，具备较强的通用适配性，建模过程中对所有配合面做了干涉检查，确保轮胎与轮毂的装配关系符合实际生产装配逻辑，可用于越野车辆行走系统的结构展示、装配教学，也可作为特种车辆改装设计的参考模型，完整呈现了行走部件从单体零件建模到整体装配、材质渲染的全流程，细节还原度高，结构逻辑清晰。
