双翘滑板结构精细三维设计作品

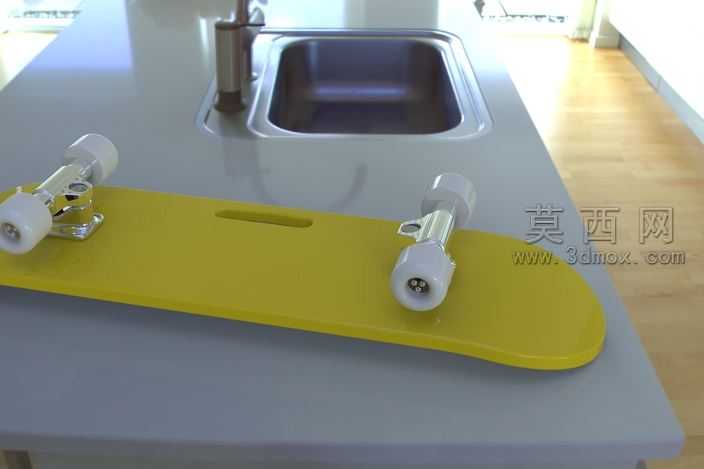

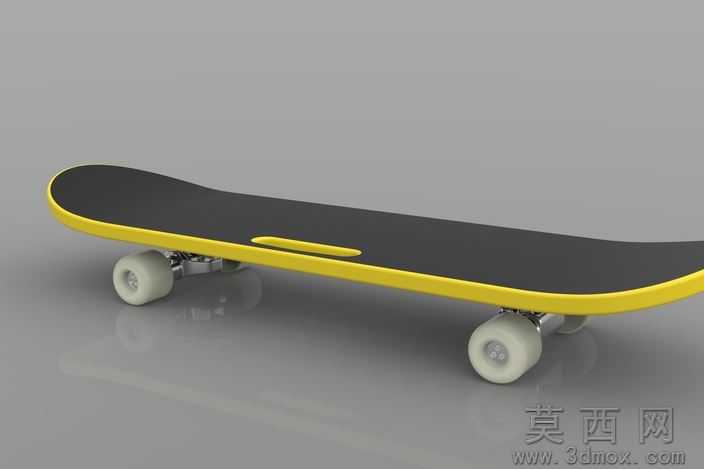

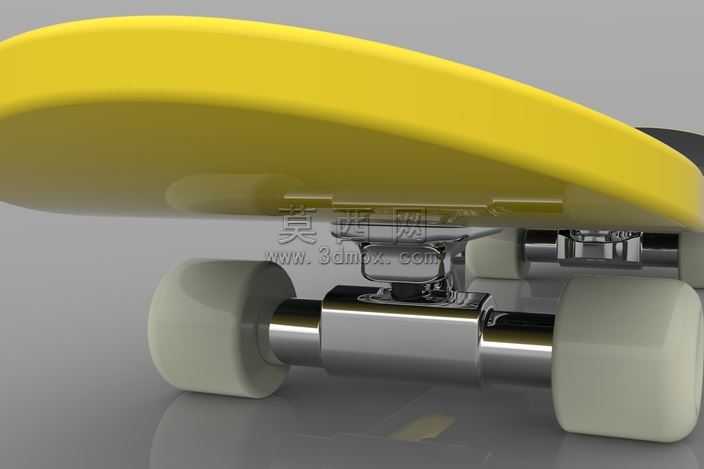

本作品为双翘滑板的完整三维设计成果，建模阶段以真实滑板的尺寸比例为基准，在CATIA软件中完成全参数化建模，首先对滑板板面进行曲面构建，精准还原双翘板头尾上翘的弧形轮廓，板面边缘做圆弧过渡处理，还原真实滑板板面的握持与脚感适配的曲面弧度，建模过程中严格控制曲面的曲率连续性，避免出现曲面褶皱、破面等问题，保证板面造型的流畅自然。针对滑板支架也就是滑板桥部分，采用实体建模与装配约束结合的方式，分别构建桥钉、主桥钉、PU垫、桥座、轴杆等独立零件，还原金属支架的压铸成型结构特征，对轴杆与桥座的连接位置做圆角强化处理，还原真实滑板桥的承重结构设计，装配过程中通过同轴、面贴合等约束关系，保证支架转动结构的活动逻辑符合真实物理特性，还原支架转向时的活动行程空间。滑板轮部分采用圆柱加侧边圆弧的造型设计，还原聚氨酯轮的圆润轮廓，轮芯位置做轴承安装位的凹陷结构，精准匹配轴承与轴杆的配合尺寸，保证轮子与支架的装配间隙符合实际使用要求。材质与渲染阶段，板面赋予亮面黄色塑料质感材质，调整材质的反射率与粗糙度参数，模拟滑板板面常用的覆膜防滑层的光泽效果，金属支架部分赋予高反光镀铬金属材质，调整环境反射贴图，还原金属零件的镜面反射质感，凸显金属零件的加工光洁度，滑板轮部分赋予半哑光浅灰色聚氨酯材质，调整材质的漫反射与次表面散射参数，模拟聚氨酯轮子的微透磨砂质感，渲染时采用柔光箱打光方式，主光源从斜上方45度照射，搭配底部补光消除结构暗部死黑，添加地面反射效果，凸显滑板整体的结构层次与材质差异。设计思路上以还原真实滑板的使用结构为核心，在建模过程中兼顾外观造型与结构合理性，所有零件的配合尺寸均参考行业通用滑板配件标准，保证各部件可实现虚拟装配干涉检查，无穿模、错位问题，既还原了滑板的潮流外观属性，也完整呈现了滑板从板面到支架、轮子的完整连接结构，可用于滑板产品的结构展示、外观设计参考以及相关教学演示使用，整体模型布线规整，曲面质量高，渲染效果真实细腻，完整呈现了双翘滑板的产品特征。
