可调式双层平板牵引运输拖板结构设计

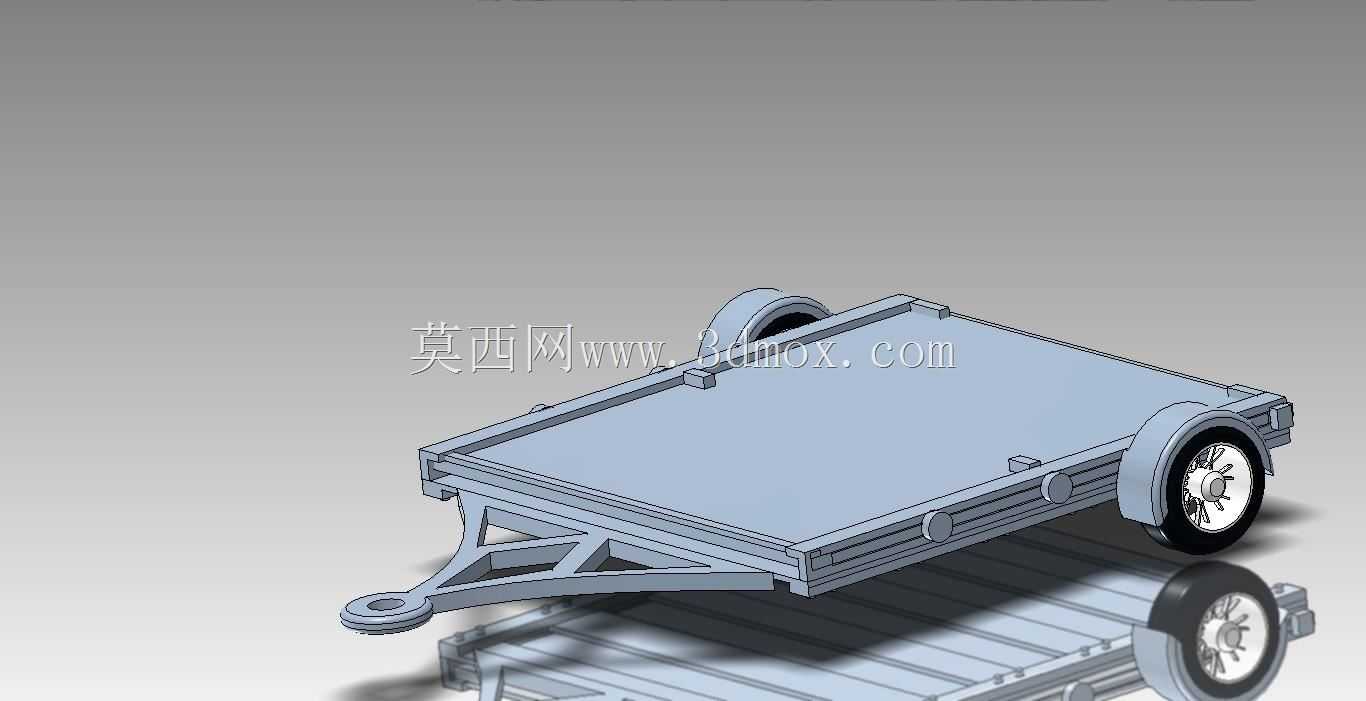

　　这款可调式双层平板牵引运输拖板，主要面向厂区内部物料周转、短途轻型货物转运场景设计，适配厂区内叉车、小型牵引车的牵引对接需求，可在车间通道、仓储库区等硬化路面完成散件、工装托盘、轻型加工件的转运作业，相比固定式单层载具，双层可调结构能根据单次运输的货物高度、堆叠需求灵活调整层间距，充分利用垂直方向的承载空间，减少单次转运的往返频次。从结构设计逻辑来看，整体框架采用矩形管材拼焊成型，主承载梁沿牵引方向纵向布置，横向设置多根加强横梁分散载台受力，牵引端采用一体化冲压成型的三角牵引架，牵引连接孔位做了加厚衬套处理，避免长期牵引拉扯导致孔位变形、连接松旷的问题。行走轮组采用带轴承的橡胶脚轮，轮架与主框架通过螺栓刚性连接，

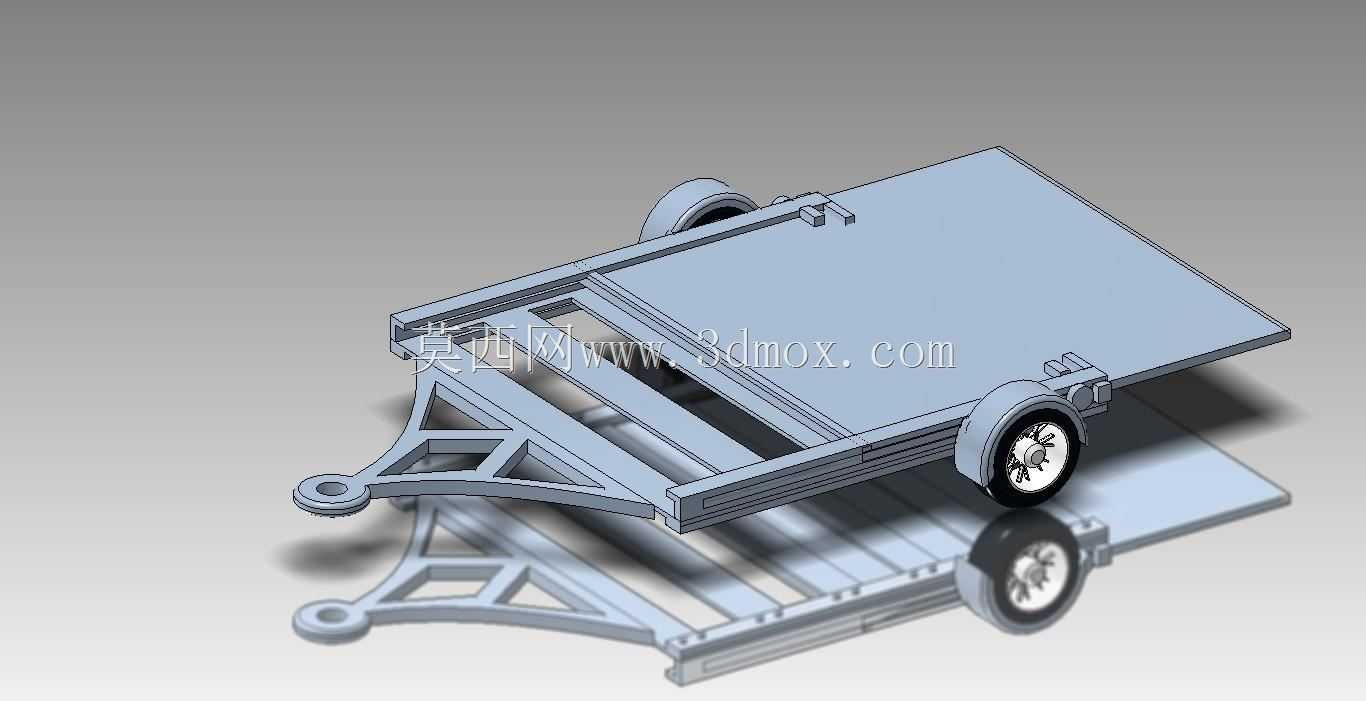

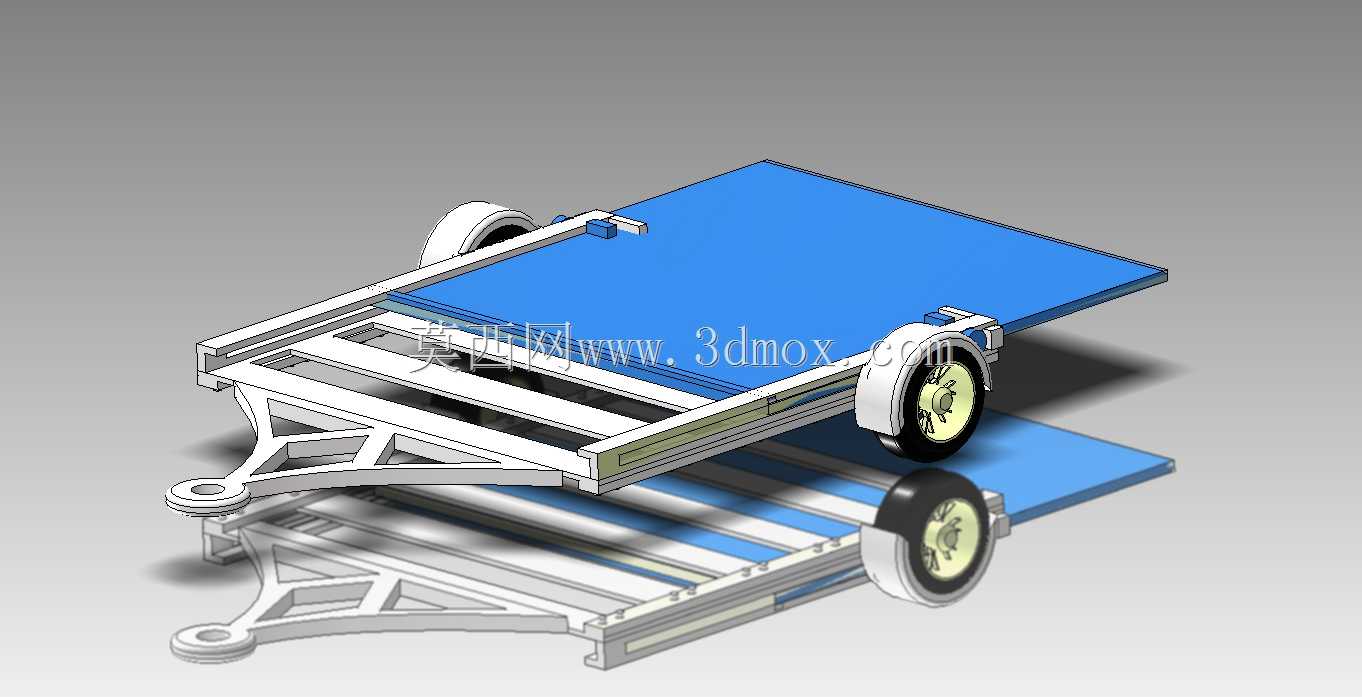

　　轮组安装位置避开载台下方的调节滑轨行程区间，保证层板调节过程中不会与轮组、轮架产生运动干涉。上层载台为整块平板结构，通过两侧的滑动导轨与主框架连接，导轨上设置多组等距定位孔，可根据货物高度选择对应的定位销孔位完成固定，调节范围覆盖常规厂区周转箱、小型工装的常见堆叠高度，既可以调高上层载台容纳较高的单层货物，也可以降低层间距实现双层同规格小件的分载运输，避免小件堆叠过高导致的运输途中倾翻风险。载台边缘做了折边处理，既提升了平板自身的结构刚度，减少重载下的平板变形量，也能在一定程度上阻挡货物侧滑，无需额外加装护栏即可满足常规散件、托盘的运输限位需求。从安装边界尺寸来看，整体宽度适配厂区标准1.2米通道的通行要求，

　　长度控制在小型牵引车转弯半径允许的范围内，牵引架离地高度与常规厂区牵引车、手动叉车的牵引挂钩高度匹配，无需额外改装牵引连接部件即可直接对接使用。轮组的轮距设置略小于载台宽度，保证贴边通行时轮组不会刮蹭通道两侧的设备、货架，载台最低离地高度满足厂区常见减速带、地面接缝的通过要求，不会出现托底剐蹭的问题。在受力设计上，主框架的管材壁厚选型按照额定承载1.5倍的安全系数校核，牵引架与主框架的连接位置设置三角加强筋，分散牵引启动、制动时的冲击力，避免连接位置应力集中导致焊缝开裂。上层载台的滑动配合面预留了足够的装配间隙，即使在厂区存在少量粉尘、铁屑的环境下，也不会出现调节卡滞的问题，定位销采用快拆式结构，

　　操作人员无需额外工具即可完成层板高度的调整作业，适配现场快速切换运输需求的使用场景。这款拖板的结构没有复杂的传动、液压部件，整体维护成本极低，日常仅需定期检查轮组轴承润滑、连接螺栓紧固状态即可长期稳定使用，相比定制化的专用转运载具，可调结构的适配性更强，能够覆盖厂区内绝大多数轻型货物的转运需求，减少不同规格载具的采购、存放成本。
