小型伸缩臂轮式起重作业设备

项目分类:起重机 发布时间:2022-07-30 ID:689453
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备
  • 小型伸缩臂轮式起重作业设备

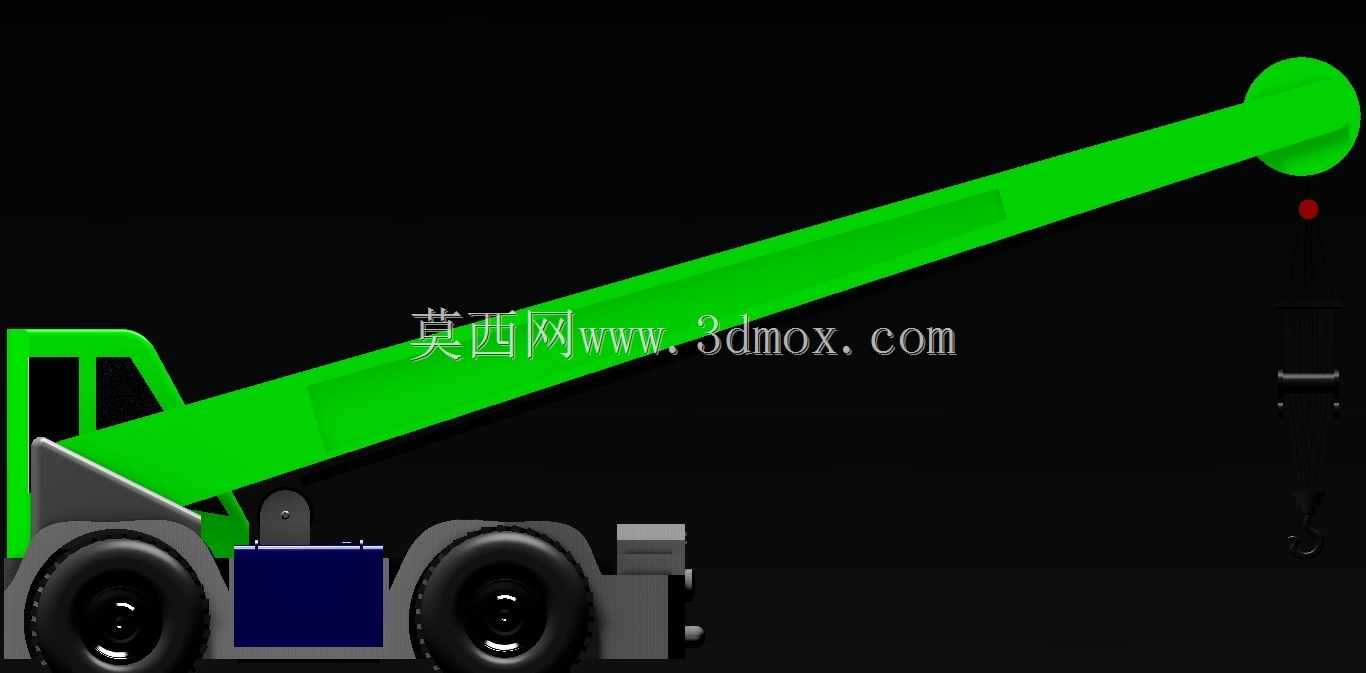

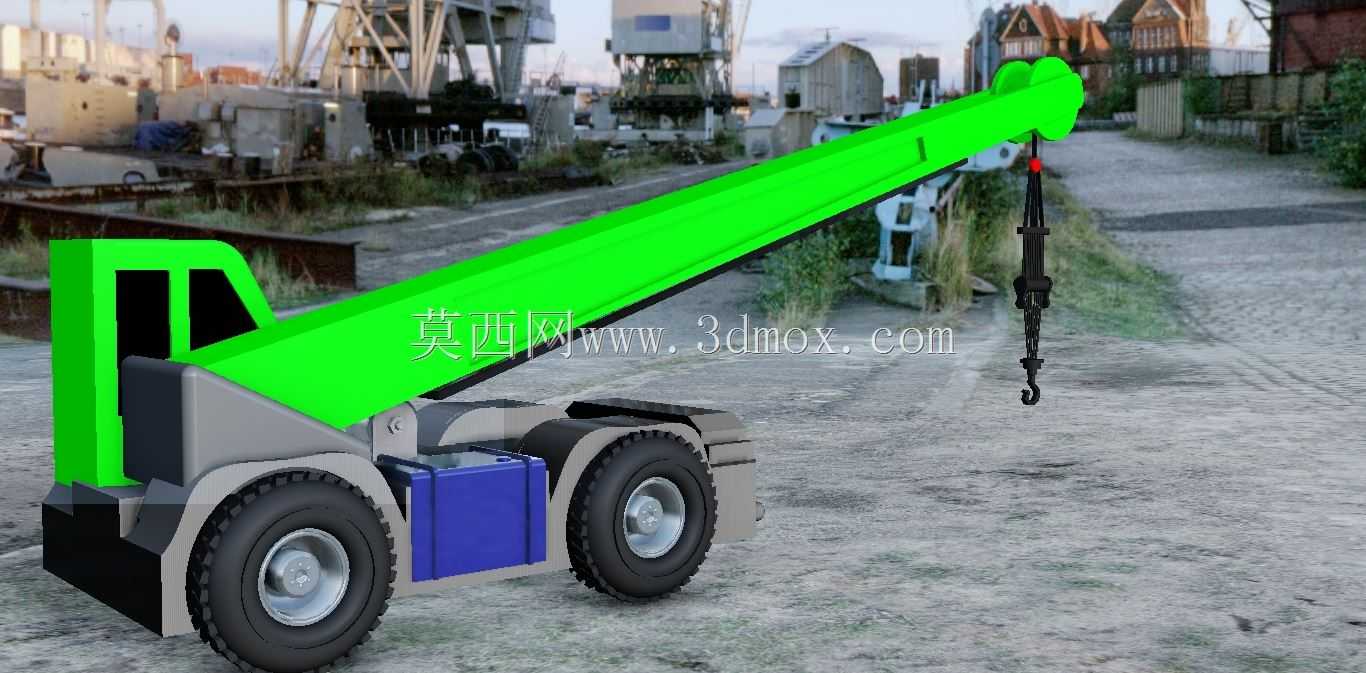

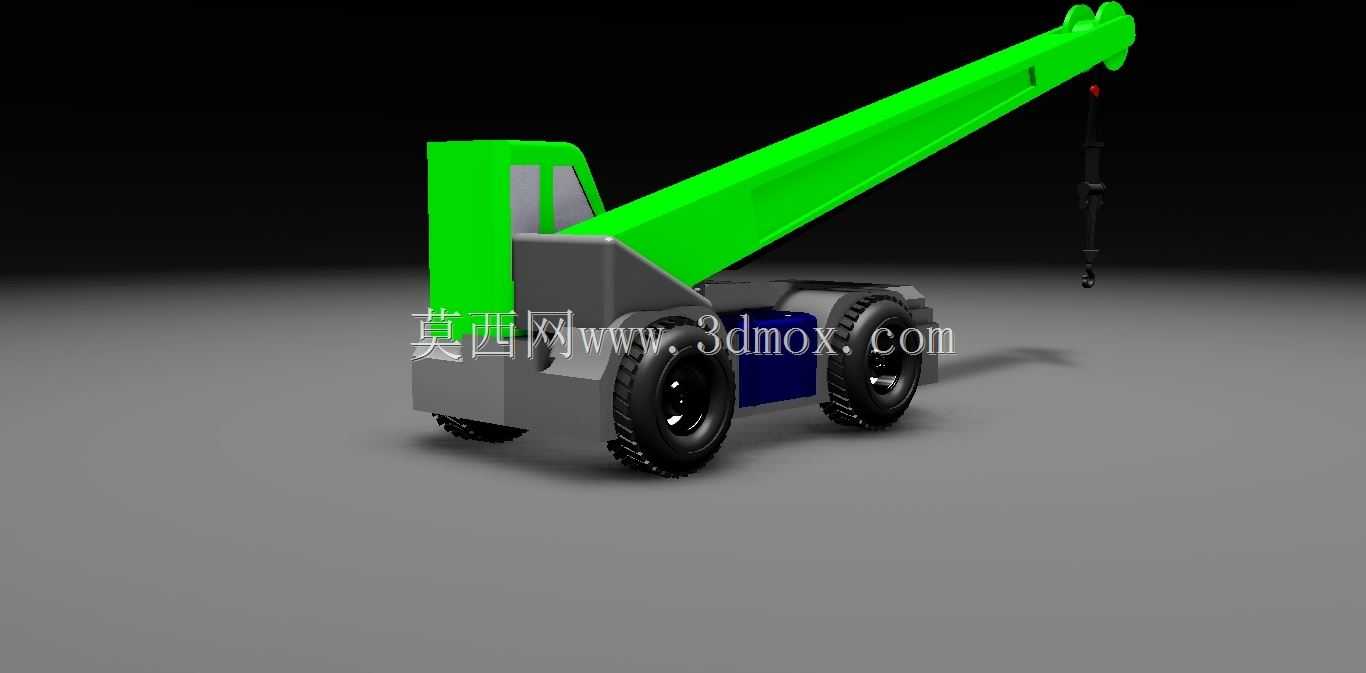

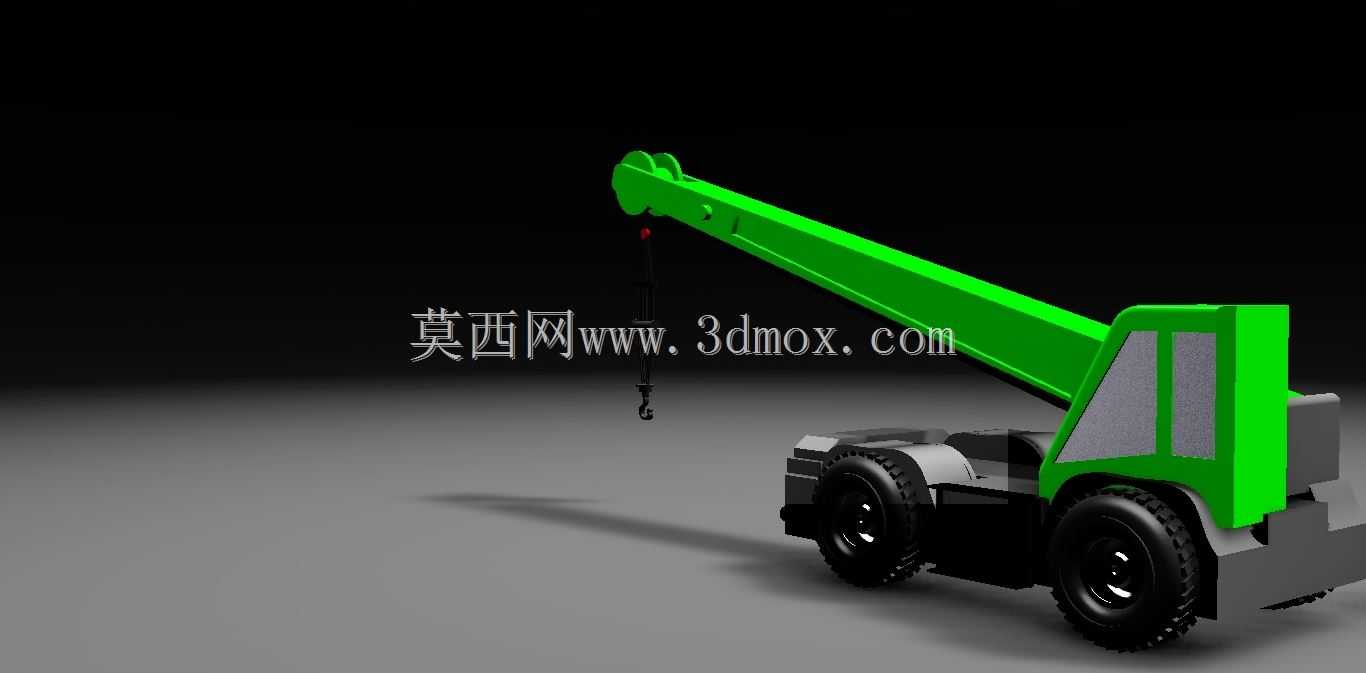

  这款轮式起重设备的三维建模,核心围绕狭小场地的近距离吊装作业需求展开,区别于大吨位汽车吊的长距离转场与大载荷作业定位,该设备的设计边界首先锚定厂区内部物料转运、小型设备安装、户外零散吊装这类作业半径小、通行空间受限的场景。从结构布局来看,设备采用整体式刚性车架,前后轮采用等轮距配置,最小转弯半径控制在3.2米范围内,能够在宽度4米的厂区通道、老旧小区狭窄巷道、仓储库区货架间隙内灵活通行,解决了常规起重设备无法进入狭小作业面的痛点。

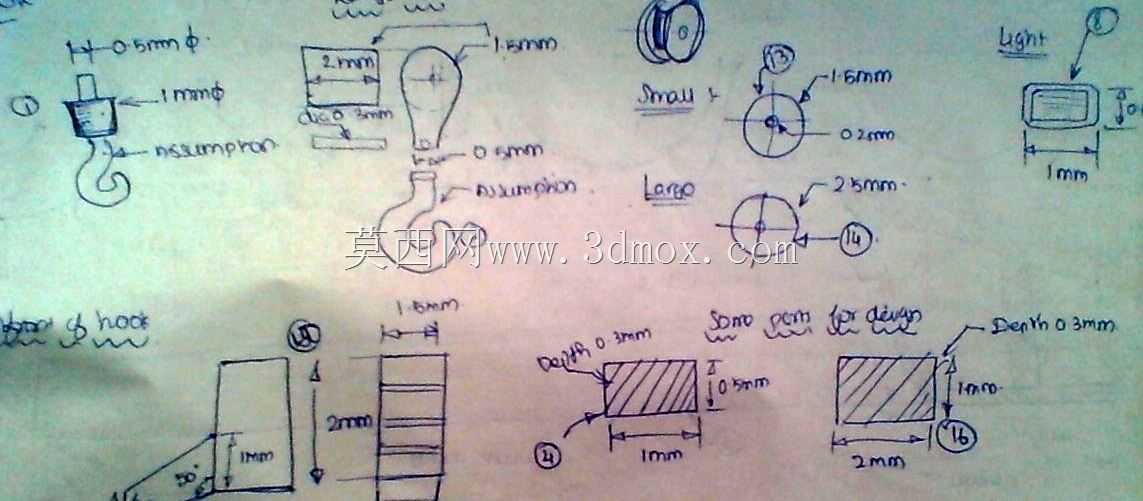

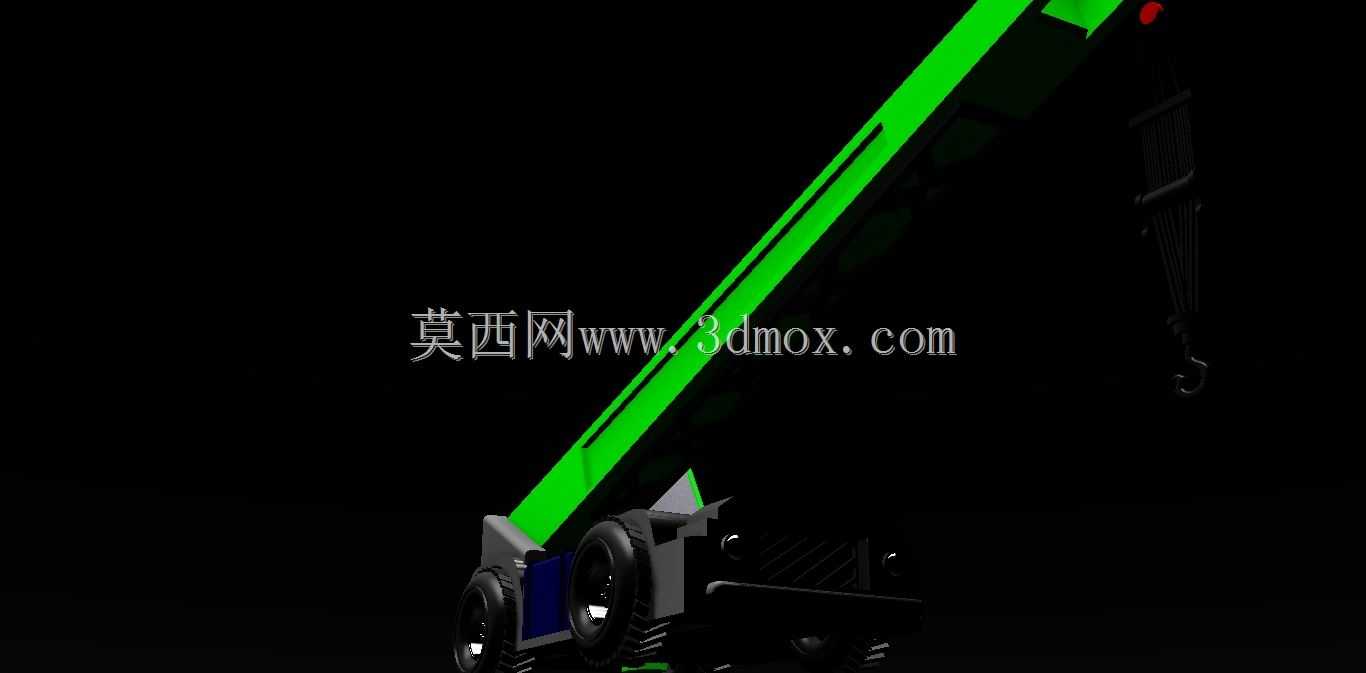

  伸缩臂作为核心作业部件,采用单缸绳排伸缩结构,臂架截面为六边形高强钢焊接成型,相比矩形截面抗扭刚度提升18%,作业时最大伸出长度可达8米,对应额定起重量为1.2吨,全缩状态下臂长2.8米,最小工作幅度1.5米时最大起重量为6吨,能够覆盖常规小型设备安装、建材垂直转运、厂区设备检修移位的载荷需求。臂架头部设置有防过卷限位开关触发块,配合吊钩组上的重锤式限位装置,能够在吊钩起升到极限位置时自动切断起升油路,避免冲顶事故发生;吊钩组采用铸钢滑轮搭配锻造吊钩,额定载荷匹配臂架最大起重量,滑轮槽经淬火处理,降低钢丝绳磨损速率。

  行走系统采用两驱配置,后轮为转向轮,前轮为驱动轮,轮胎选用大块花纹的工程越野轮胎,胎面接地比压控制在0.25MPa以内,能够在未硬化的砂石路面、临时施工便道上稳定行驶,不会出现陷车问题。动力舱布置在车架中部偏后位置,平衡臂架伸出时的前部载荷,避免作业时出现翘头风险;动力输出分为两路,一路通过液压泵给行走马达提供动力,实现设备的无级变速行驶,最高行驶速度控制在12km/h,匹配厂区内低速作业的安全要求;另一路通过分配阀给臂架变幅油缸、伸缩油缸、起升卷扬提供液压动力,所有液压管路采用硬管加软管的组合布置,硬管沿车架内侧走线,避免作业时被外物剐蹭,软管预留足够的摆动余量,适配臂架变幅、伸缩时的管路位移需求。

  操作室布置在车架前部左侧,采用半包围结构,视野覆盖臂架全行程作业范围,操作面板按照人机工程学布局,左手控制回转与行走方向,右手控制臂架变幅、伸缩与吊钩起降,所有操作手柄的行程与液压阀开度线性匹配,操作反馈清晰,降低操作人员的学习成本。车架后部设置有可拆卸式配重块,根据作业时的臂长与幅度需求,可选择加装不同重量的配重,在轻载短幅度作业时可拆除部分配重,降低设备自重,减少行驶时的能耗与轮胎磨损;支腿结构采用H型可伸缩支腿,作业时伸出支腿并垫上支腿垫板,可将设备的支撑跨度扩展到3.5米,提升作业时的整机稳定性,支腿上设置有液压锁,即使液压管路出现泄漏,支腿也不会自动回缩,保障作业安全。

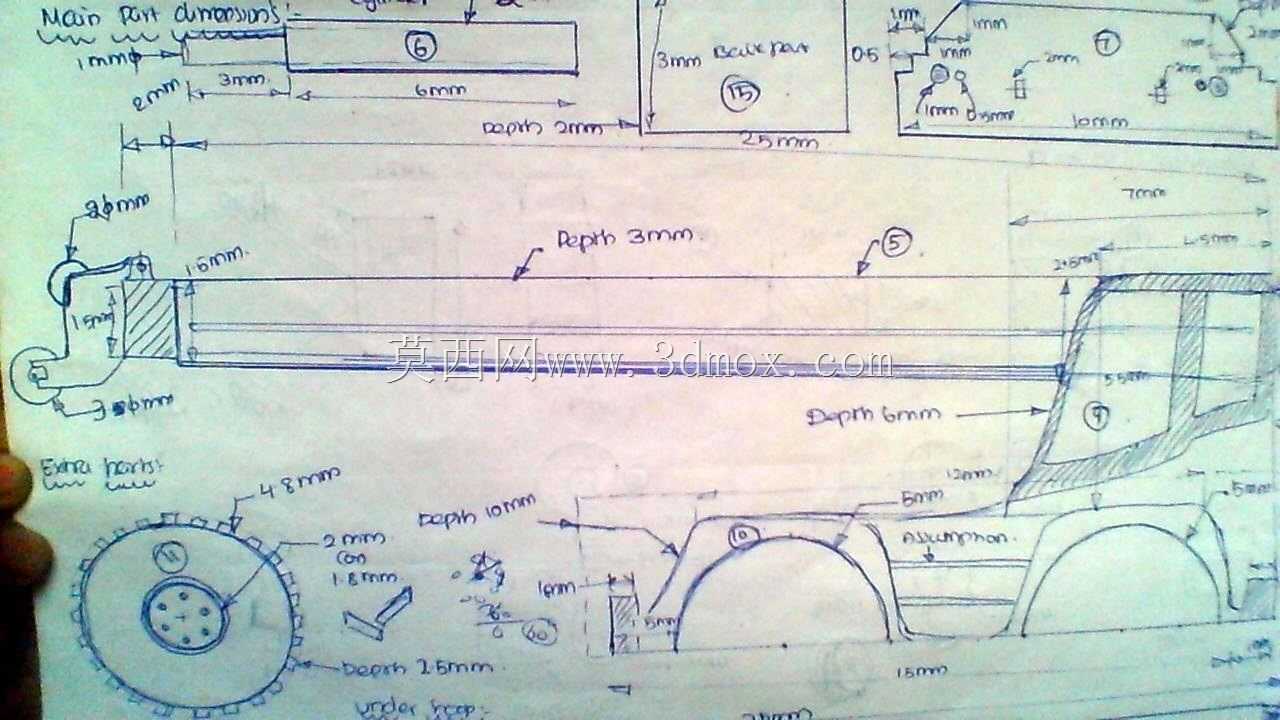

  从建模细节来看,所有铰接点的位置都严格按照实际工程尺寸设置,臂架与车架的铰接点、变幅油缸的上下铰接点、支腿与车架的铰接点都预留了标准轴承的安装位,装配间隙控制在0.2mm到0.5mm之间,符合实际机械加工的公差要求;轮胎的花纹、轮毂的螺栓孔、液压油缸的油口位置、操作室的扶手爬梯这些细节都做了还原,能够直接用于作业场景的动画演示、结构受力仿真分析的前置模型,也可作为小型起重设备改型设计的基础模型,通过调整臂架长度、配重重量、轮胎规格等参数,快速衍生出适配不同作业场景的变型产品。设备的整机长度控制在5.2米,宽度2.1米,高度2.6米,能够通过常规的厂区大门、标准集装箱门洞,转场时不需要额外拆解部件,可直接通过平板拖车进行中短距离转运,到达作业现场后不需要额外组装,支腿展开即可投入作业,作业准备时间不超过5分钟,大幅提升零散吊装作业的效率。
