多轮组重载弹性悬挂装置结构设计

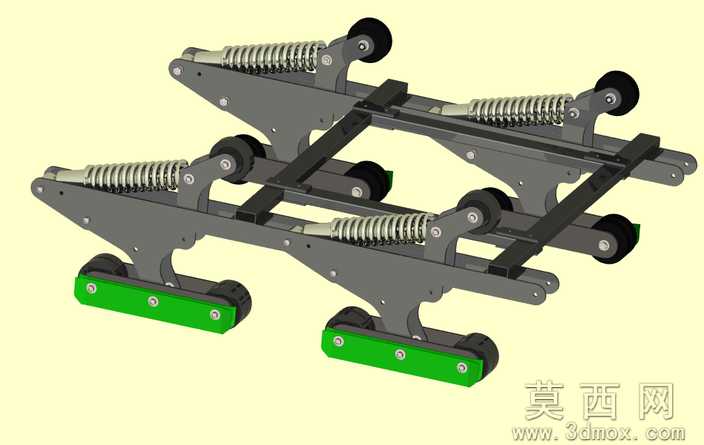

本作品为多轮组重载弹性悬挂装置的三维建模成果，建模过程中严格遵循机械结构设计规范，对装置的每一处组成部件都进行了精准的参数化还原。整体建模从核心承载框架入手，先完成双侧对称布置的主承重臂结构建模，主臂采用高强度金属质感的哑光灰材质，还原了钢制构件的厚重质感，臂身的安装孔位、铰接轴座都按照实际装配尺寸精准绘制，保证各部件的装配干涉检查完全符合实际生产要求。在减震组件的建模上，对圆柱螺旋弹簧进行了精细化建模，还原了弹簧的节距、丝径、有效圈数等细节，弹簧表面采用光亮金属材质，模拟弹簧钢的表面处理效果，弹簧两端的安装座与主承重臂的铰接结构完全还原，清晰展现了减震组件的活动行程范围。行走轮组部分，分别对上部导向轮、下部承载轮进行了独立建模，轮体采用黑色橡胶材质搭配金属轮毂，下部承载轮外侧设置了亮绿色的耐磨护板，护板上的固定螺丝孔位、沉头结构都做了细节还原，清晰区分不同功能部件的材质差异。整体装配采用对称式布局，通过横向连接梁将两侧悬挂臂刚性连接，保证整体结构的受力均匀性，各铰接位置都预留了合理的转动间隙，还原了悬挂装置在受力时的摆动行程。建模过程中通过装配约束模拟了装置的工作状态，可直观展示当承载轮受到地面冲击力时，弹簧压缩、摆臂绕铰接点转动的减震过程，清晰呈现力的传递路径：地面冲击力经承载轮传递至摆臂，再由摆臂压缩弹簧实现缓冲吸能，最终将平稳的力传递至上部安装基体。材质渲染上区分了不同功能部件的质感：结构件采用哑光金属漆模拟钢材喷砂处理效果，弹簧采用抛光金属质感，轮体采用哑光橡胶材质，护板采用亮面工程塑料质感，通过材质差异清晰区分各部件功能，让整体结构的层级关系一目了然。设计思路上围绕重载工况下的平稳行走需求，采用多轮组分散承载压力，配合多组对称布置的螺旋弹簧实现多级减震，保证在不平整路面行走时各轮组都能有效贴合接触面，避免局部轮组受力过大导致的结构损坏，同时对称式的结构设计也保证了装置受力均衡，提升整体结构的使用寿命，可广泛应用于重载移动平台、特种行走设备的悬挂系统设计参考。
