履带式行走传动机构三维设计作品

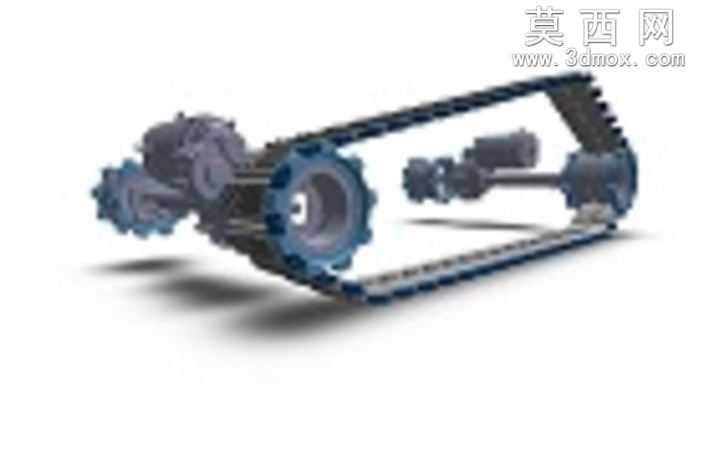

本作品为履带式行走传动机构的三维建模成果，建模过程依托三维参数化设计思路完成，首先对履带行走机构的核心功能进行拆解，明确动力输入、传动减速、履带啮合、负重支撑四大核心模块的布局逻辑，从整体传动链的排布出发，先确定驱动链轮、导向轮、负重轮以及传动齿轮组的中心距与相对安装位置，保证各部件之间不存在运动干涉，同时预留合理的装配间隙。建模阶段采用参数化草图驱动特征的方式，对链轮的齿形进行精准绘制，按照啮合传动的齿廓参数完成单个轮齿的特征构建后通过阵列命令完成整圈轮齿的生成，保证齿形的均匀度与啮合精度；履带链节部分先完成单个链节的实体建模，包含链节主体、连接销轴、啮合卡槽的细节结构，再按照履带的环绕路径完成阵列装配，还原履带闭合环绕的真实形态。对于配套的齿轮传动组件，按照传动比匹配要求完成各级齿轮的参数化建模，还原齿轮的齿廓、轮毂、键槽等装配结构，保证齿轮组之间的啮合间隙符合传动设计要求。材质与渲染处理上，针对金属结构件赋予对应的合金钢材质，调整材质的粗糙度、金属度参数还原机械加工金属件的哑光金属质感，对履带的橡胶接触部分赋予橡胶材质，区分不同部件的材质差异；渲染阶段采用柔和的工业展示光源，添加柔和的地面阴影效果，突出机构的整体轮廓与各部件的结构层次，清晰展现传动部件之间的装配关系。结构设计上充分考虑履带行走机构的传动合理性，驱动链轮与传动齿轮组同轴连接，将输入动力通过齿轮组减速增扭后传递给驱动链轮，带动履带循环转动实现行走功能，导向轮布置在履带架端部用于张紧履带、调整履带的张紧度避免传动脱链，各传动部件的安装支座结构也做了适配性设计，保证整体结构的装配稳定性，完整还原了履带行走传动机构的机械结构与运动逻辑，可用于机械结构教学、行走机构方案参考等场景。
