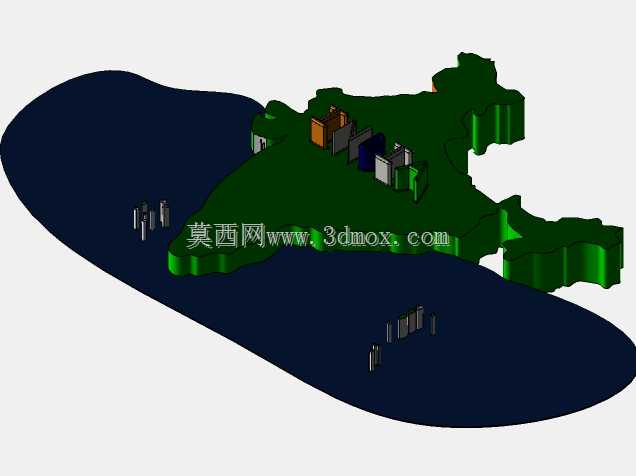

印度次大陆地理轮廓立体造型摆件

　　做这个地理轮廓立体件的初衷，来自展厅文化展示区的落地需求——当时承接的国际交流主题展陈项目里，需要一块能直观呈现南亚次大陆地理形态的实体展示件，不能是平面印刷的喷绘展板，要让参观者能伸手触摸到国境边界的起伏、海岸线的弯折，把平面地图里抽象的经纬度区位，转化成可感知的立体形态。

　　最初拿到平面底图的时候，首先要处理的是轮廓矢量化的精度问题。印度次大陆的陆地边界线非常曲折，北部是喜马拉雅山南麓的弧形边界，西部毗邻巴基斯坦的塔尔沙漠边缘，东部衔接恒河三角洲的河网地带，南部是伸入印度洋的德干半岛尖锥，两侧海岸线分别临阿拉伯海和孟加拉湾，还有散落的近海岛屿轮廓。如果直接把平面位图拖进建模软件拉伸，边界会出现大量锯齿碎面，后期3D打印或者数控铣削的时候，刀具会在碎边位置频繁换向，既浪费加工时长，还会在成品边缘留下震纹。所以第一步先把底图导入矢量描摹工具，沿着官方公布的国境线、海岸线逐点锚定，把不必要的细碎拐点做光顺拟合，既保留恒河入海口、卡奇沼泽地这些标志性地理拐点的辨识度，又把曲率变化控制在加工设备可承受的连续区间内。

　　轮廓定型之后，没有直接做等厚度拉伸，而是结合展陈的实际使用场景做了分层结构设计。整个展示件分上下两个功能层：底层是12毫米厚的安装基座，轮廓比地理轮廓外扩8毫米，形成一圈均匀的承托边，基座底面做了三处沉头安装孔，孔位避开大陆主体的核心轮廓区域，既可以用M4沉头螺丝固定在展厅的实木展台上，也可以在基座背面贴泡棉双面胶，适配临时巡展的快速拆装需求，不会在展陈台面上留下钻孔痕迹。上层是地理主体造型，厚度设置为20毫米，主体的顶面没有做完全平整的处理——参考印度次大陆的实际地势特征，北部喜马拉雅区域做了3毫米的缓慢抬升，德干高原区域做1.5毫米的微凸，南部沿海平原区域保持基准平面，用平缓的曲面高差代替夸张的地形建模，毕竟这个件的核心用途是地理区位展示，不是专业地形沙盘，过大的高差反而会干扰参观者对国土轮廓的识别。

　　在细节处理上，特意把南部次大陆的尖点、东部孟加拉湾的海岸弯折、西部古吉拉特邦的卡奇湾轮廓都做了R2的圆角过渡，一开始试过做尖角，评审的时候发现尖角位置在3D打印完成后拆支撑很容易崩缺，运输过程中哪怕是轻微的包装盒磕碰，都会让尖点断落，后期补修的色差非常明显；改成小圆角之后，既没有破坏轮廓的识别度，还大幅提升了成品的抗磕碰能力，巡展辗转多个场馆也不容易出现边角损坏。主体和基座的配合面做了0.2毫米的定位止口，拼接的时候可以快速对齐，不用反复调整位置，粘接之后接缝均匀，不会出现上下层错位的问题。

　　从应用场景延伸来看，这个造型件不止可以用作展厅摆件：去掉底部安装孔、把整体厚度缩减到8毫米之后，它可以直接作为文创桌面摆件的基底，表面可以蚀刻城市点位、交通线路标识；如果替换材质为透明亚克力，背面衬入印刷的地理信息图层，还能做成教学用的立体地理教具，地理老师在讲解南亚区位的时候，可以直接指着立体轮廓讲解山脉走向、季风方向，比平面地图的代入感强很多。建模过程中所有特征都是参数化关联的，如果后续需要调整整体尺寸，只需要修改基准缩放比例，安装孔位、基座外扩宽度、圆角半径都会同步更新，不用重新描一遍轮廓，不管是做30厘米见方的大型展厅展件，还是10厘米大小的桌面文创小摆件，都能快速衍生出对应的工程图纸，不需要重复做轮廓重构的工作。
