笼式多辐条灯柱支撑骨架结构设计

　　这套笼式多辐条支撑骨架的结构设计，最初的需求出发点来自小型照明灯具、手持通讯补光设备以及便携检测终端的内部支撑场景——这类设备往往需要在有限的外形空间内，同时兼顾透光路径避让、内部元器件防护、整体抗形变能力以及轻量化要求，传统的实心立柱或者单片式支架要么重量过大，要么在受到侧向挤压时很容易出现局部弯折，无法满足手持类、便携类产品的跌落与日常使用工况。

　　从实际使用场景来看，这类骨架结构最常部署在三类工况里：第一类是户外便携照明设备的灯体内部，作为灯罩与发光模组之间的支撑框架，既可以把外部的轻微碰撞冲击力通过多根辐条分散传导，不会让外力直接作用在易碎的发光灯板或者透光罩上，同时辐条之间的大镂空区域完全不会遮挡光线的出射角度，哪怕是大泛光角度的灯珠排布，也不会因为支撑结构产生明显的阴影暗区；第二类是手持通讯检测设备的天线外护架，通讯类手持终端的外置天线往往需要突出机身来保证信号收发范围，突出的部分在设备掉落、磕碰时最容易先接触地面，这套笼式骨架的两端分别对接机身端盖和天线顶端的固定座，所有辐条呈空间放射状排布，相当于在天线外围形成了一圈弹性缓冲笼，当侧向冲击力作用在骨架上时，多根并行的金属线材会先发生可控的弹性形变，吸收冲击能量，避免天线根部的硬连接位置出现断裂；第三类则是小型桌面文创灯具的装饰性支撑结构，流畅的空间曲线辐条本身就具备工业设计的美感，不需要额外加装外装饰壳，裸露的金属骨架就能直接作为产品的外观视觉元素。

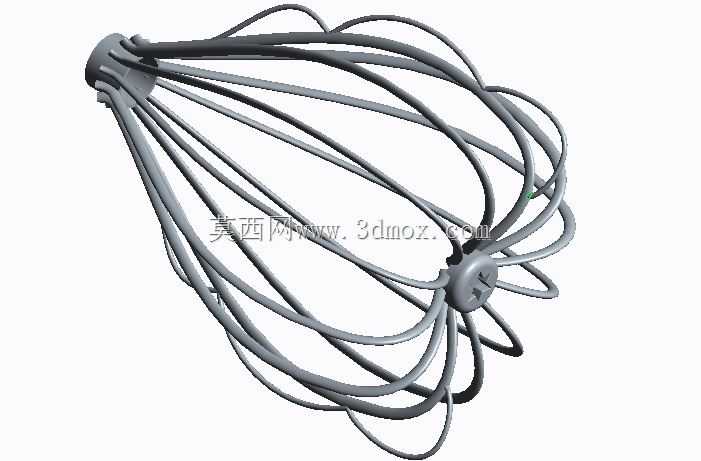

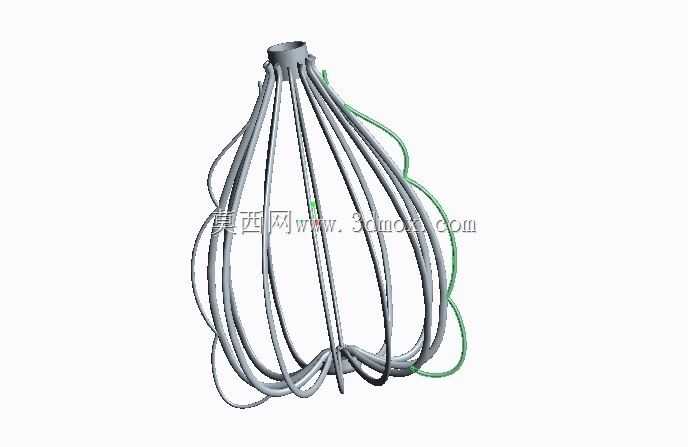

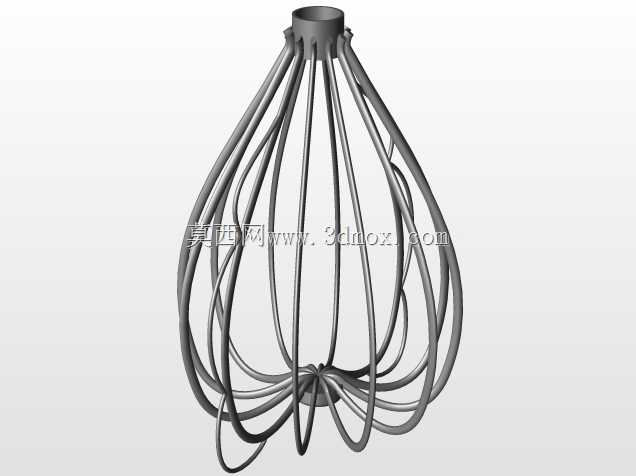

　　设计思路上没有采用常规的整根圆管弯折成单一支架的方案，而是选择了多根等直径金属线材两端分别汇接固定的形式：两端的汇接座都做了径向的均布开槽，每一根线材的端部都嵌入槽位之后再做压合或者焊接固定，所有辐条从一端的小直径汇接盘出发，沿着空间流线轨迹向外扩张到骨架中段的最大轮廓位置，之后再向内收束汇聚到另一端的汇接盘，整体形成两头窄、中间宽的纺锤形笼状轮廓。这种排布方式的优势非常明显：首先是受力路径的冗余度，单根辐条如果出现意外的轻微变形，剩下的其余辐条依然可以维持整体的轮廓尺寸，不会像单臂支架那样一旦弯折就完全丧失支撑能力；其次是空间利用率，纺锤形的中段最大轮廓处刚好可以容纳下灯板、电池或者天线模组这些核心元器件，所有元器件被围合在辐条形成的保护空间内部，外围的镂空区域既可以让空气自由流通，满足发光元件或者通讯功率元件的散热需求，又不会像封闭外壳那样阻挡信号或者光线。

　　在外形尺寸与安装边界的处理上，两端汇接座的对接端面都预留了标准的安装孔位，其中一端的对接面设计成和设备机身外壳匹配的止口结构，安装时只需要把止口嵌入机身的对应定位槽，拧入固定螺丝就可以完成骨架和机身的同轴定位，不需要额外做复杂的对位调整；另一端的汇接座则预留了顶端封盖或者挂绳结构的安装位，用户如果需要把设备吊挂使用，直接在顶端座上加装挂环即可，不需要对辐条部分做任何二次加工。骨架中段的最大外轮廓直径在设计时就和配套的透光罩或者软胶防护套的内壁尺寸做了匹配，辐条的外表面到外罩内壁之间预留了均匀的间隙，既不会因为装配公差导致辐条顶住外罩产生局部应力，也不会间隙过大导致外罩受压时直接凹陷碰到内部元器件。

　　线材的选型上统一采用了等直径的弹性金属线材，每一根线材的弯曲曲率都经过空间曲线的连续校验，不存在曲率突变的折角位置——如果线材出现急弯折角，一方面弯折位置会产生很大的内应力，在后续使用中很容易从折角处发生断裂，另一方面折角位置也会在电镀或者表面处理时出现积液、涂层厚度不均的问题。所有辐条的空间轨迹都做了光顺度校验，相邻两根辐条之间的间距在整个长度方向上保持均匀，既不会出现局部间距过小导致线材互相干涉的情况，也不会出现局部间距过大导致防护能力出现缺口。针对装配工艺，两端汇接座的开槽位置和每一根线材的端部坐标一一对应，组装时可以先把所有线材的一端依次压入下端汇接座的槽位，之后顺着线材的自然弯曲弧度把另一端逐一卡入上端汇接座的对应槽位，整个装配过程不需要强行掰弯线材，避免组装过程中产生额外的装配内应力。

　　从结构验证的角度，这种多辐条笼式结构的抗侧向载荷能力要比同重量的单根管状支架高出不少，当侧向压力作用在骨架中段时，冲击力会沿着接触位置的相邻几根辐条同时向两端的汇接座传导，每根辐条分担的载荷都远低于其屈服极限，卸除外力之后线材可以凭借自身的弹性恢复到原本的轮廓形状，不会留下永久变形。同时这种结构的风阻表现也很优秀，在户外使用遇到横风时，气流可以直接从辐条之间的镂空区域穿过，不会像封闭圆柱外壳那样产生很大的风阻推力，降低设备被风吹晃或者倾倒的概率。对于需要兼顾防护、透光、透信号、轻量化多重需求的通讯与照明类便携设备来说，这种笼式骨架的结构方案在重量、强度、工艺成本之间取得了很不错的平衡，后续衍生不同长度、不同最大轮廓直径的系列产品时，只需要调整线材的长度和空间曲线的扩张幅度，两端的汇接座可以保持通用，大幅降低了系列化产品的开模与制造成本。
