镂空式双板连接座椅支撑支架结构

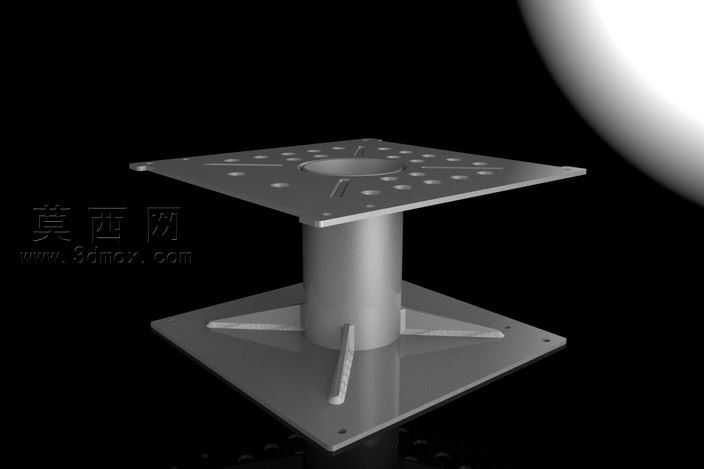

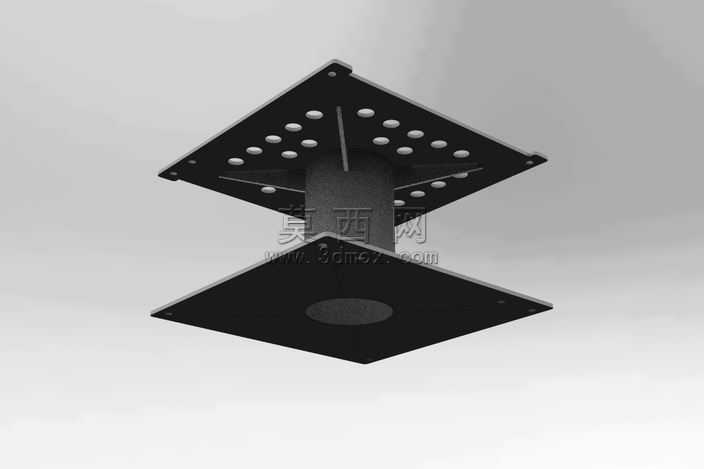

本作品为座椅支撑支架的三维建模成果，建模阶段以SolidWorks为核心工具，采用自顶向下的参数化设计思路完成整体结构搭建。首先确定支架的核心功能为承接座椅座面与底部安装基座，传递竖向载荷同时兼顾轻量化需求，因此整体采用上下双层菱形安装板搭配中心支撑柱的对称式结构，保证受力均匀的同时适配座椅底部的安装点位布局。建模过程中先绘制上下安装板的基准草图，严格匹配安装孔位的坐标尺寸，上层安装板采用阵列式镂空圆孔设计，在不降低结构刚性的前提下有效减少构件自重，同时预留中心支撑柱的装配定位孔，保证上下板与中心柱的同轴度公差符合装配要求；下层安装板为平整承重板，中心设置与支撑柱适配的沉孔结构，四角预留安装固定孔位，用于与座椅底部基座完成锁固连接。中心支撑柱采用等径圆柱结构，建模时通过拉伸凸台命令生成主体，与上下板的连接位置添加圆角过渡特征，避免应力集中导致的结构失效。材质设定阶段，上下安装板与中心支撑柱均采用哑光黑色金属材质，模拟冷轧钢冲压成型后的喷塑表面效果，调整材质的粗糙度、反射率参数，还原金属构件的真实质感，渲染阶段采用三点布光方案，主光源从斜上方投射突出结构的轮廓层次，辅助光源补充暗部细节避免阴影过死，环境光采用柔和的漫反射光线，清晰展现镂空孔位的排布规律与各部件的装配关系。结构设计上充分考虑座椅使用过程中的动载荷需求，上下板的镂空孔位采用环形阵列排布，既保证了板材的结构连续性，又为安装过程中的微调预留了操作空间，中心柱与上下板的连接采用过盈配合加焊接的工艺模拟，在建模时添加了焊缝特征还原真实加工工艺，整体结构无冗余设计，所有特征均服务于承重、安装、轻量化三大核心需求，模型完成后通过干涉检查确认各部件无装配冲突，几何公差符合五金构件的加工精度要求，可直接用于工程出图、装配模拟以及加工生产的参考依据。
