防松自锁六角螺母三维结构设计

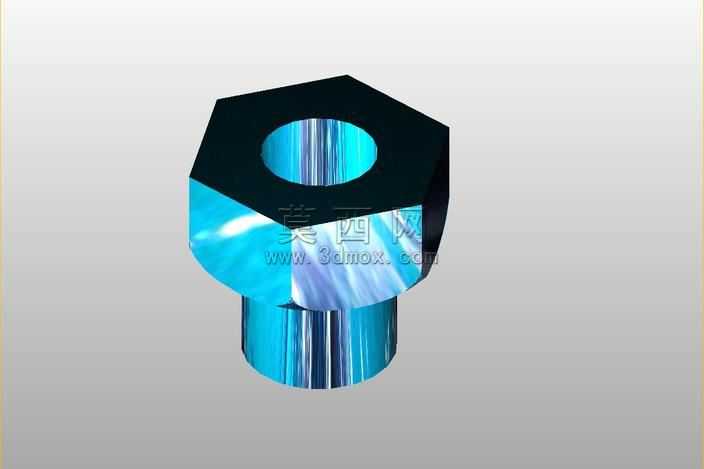

本款自锁螺母的三维建模围绕螺纹紧固件的防松功能需求展开，建模阶段首先以公制螺纹标准参数为基准，先绘制六角头部的外轮廓草图，通过拉伸特征生成螺母的主体基体，保证六角对边、对角尺寸符合通用紧固件的尺寸规范，适配常规扳手的夹持操作需求。随后在基体内部通过螺旋线扫描切除的方式生成标准内螺纹结构，螺纹牙型、螺距、公差带均参照普通螺纹的国家标准设定，确保与对应规格外螺纹的旋合匹配度。针对自锁功能的核心结构，建模时在螺母的旋入端设计了带弹性收缩量的环形锁紧段，通过薄壁结构的弹性形变，在螺纹旋合后对配套螺栓的螺纹牙侧产生持续的径向压紧力，以此实现抗振动防松的效果，建模过程中对锁紧段的壁厚、收缩量参数做了反复校验，既保证足够的锁紧力矩，又避免旋合过程中出现结构开裂或螺纹损伤。材质与渲染阶段，为清晰区分不同结构部位的视觉效果，将螺母六角主体部分赋予哑光碳钢材质，模拟标准紧固件常用的碳素结构钢表面质感，对锁紧段的环形接触面赋予略带金属光泽的调质处理材质，通过调整材质的粗糙度、反光度参数，直观呈现出锁紧段与主体部分的结构差异；渲染时采用柔和的侧上方打光方案，避免金属材质出现过曝反光，同时添加浅景深效果突出螺母的内螺纹与锁紧端结构，让观看者可以清晰辨识各部分的结构细节。设计思路上，摒弃了额外增加防松垫圈、开口销等附加零件的传统防松方案，将防松功能集成在螺母自身结构上，减少装配时的零件数量，提升装配效率，同时可以在持续振动的工况下保持稳定的锁紧力，不会因为反复振动出现预紧力衰减、螺母松脱的问题。建模过程中对所有棱角做了符合工艺要求的微小倒角处理，既还原实际五金零件的加工工艺特征，避免三维模型出现尖锐棱角不符合生产实际的问题，也让模型的视觉效果更贴近真实量产的五金零件。结构校验阶段，通过软件的干涉检查功能，验证内螺纹与标准外螺纹旋合过程中不存在结构干涉，锁紧段的形变量处于金属材料的弹性形变区间内，保证反复拆装后依然可以保持可靠的自锁性能，适配各类存在振动工况的机械装配场景。
