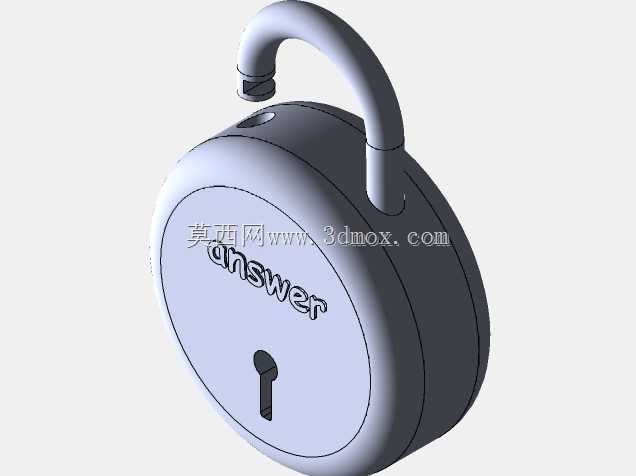

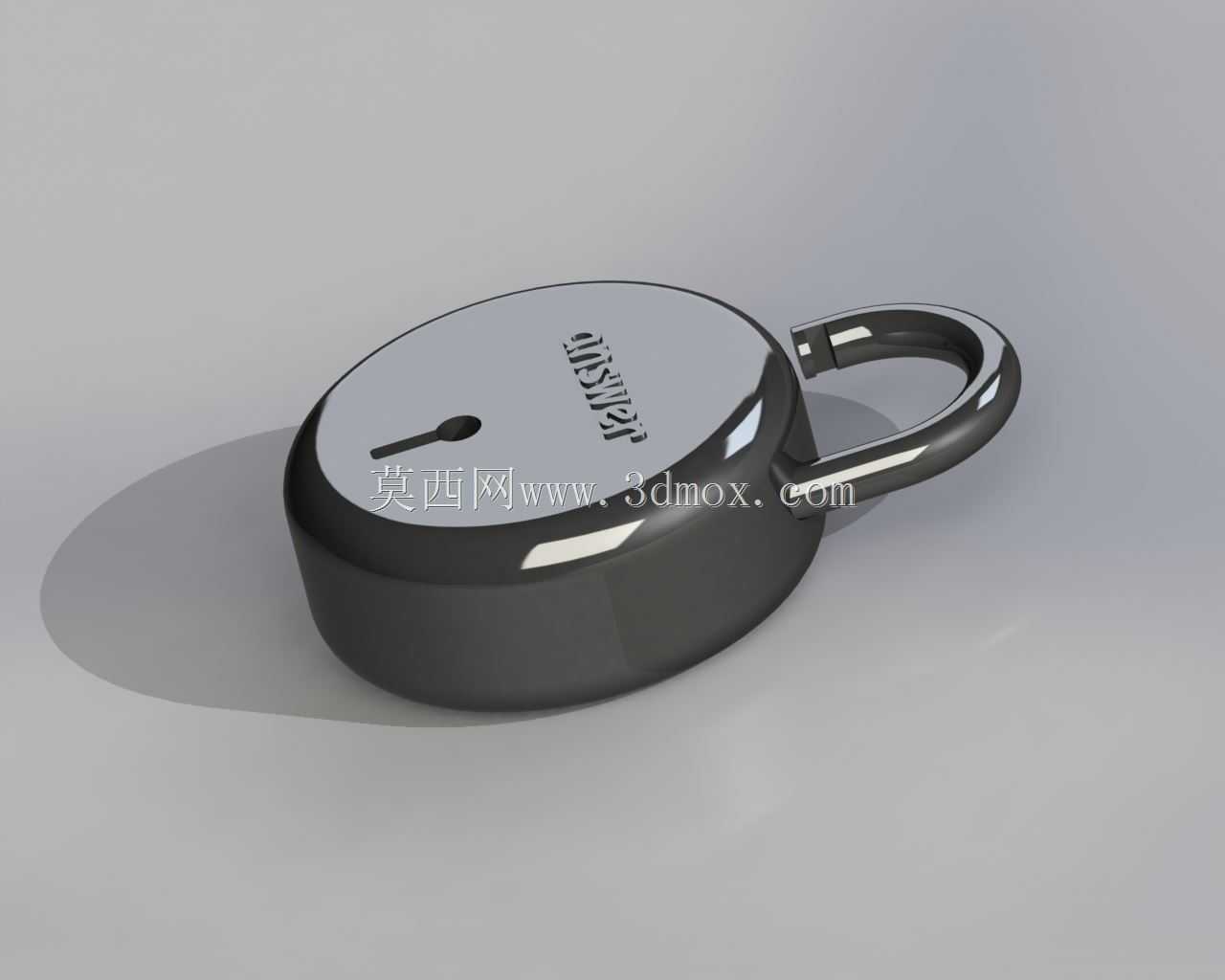

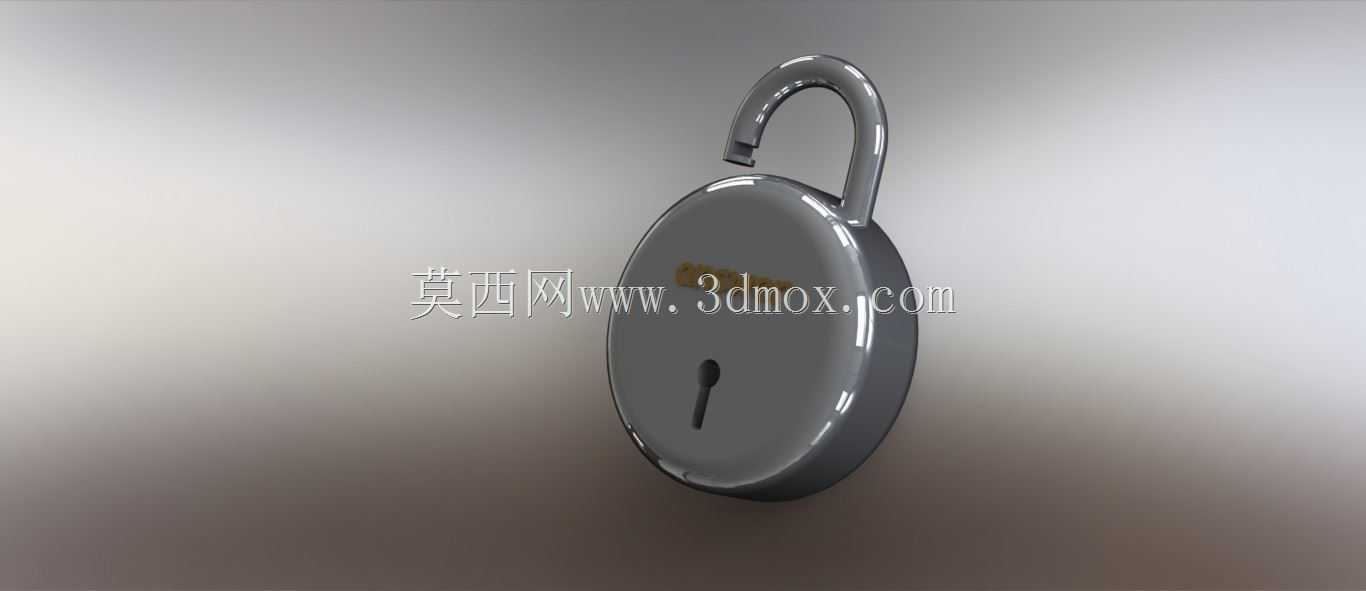

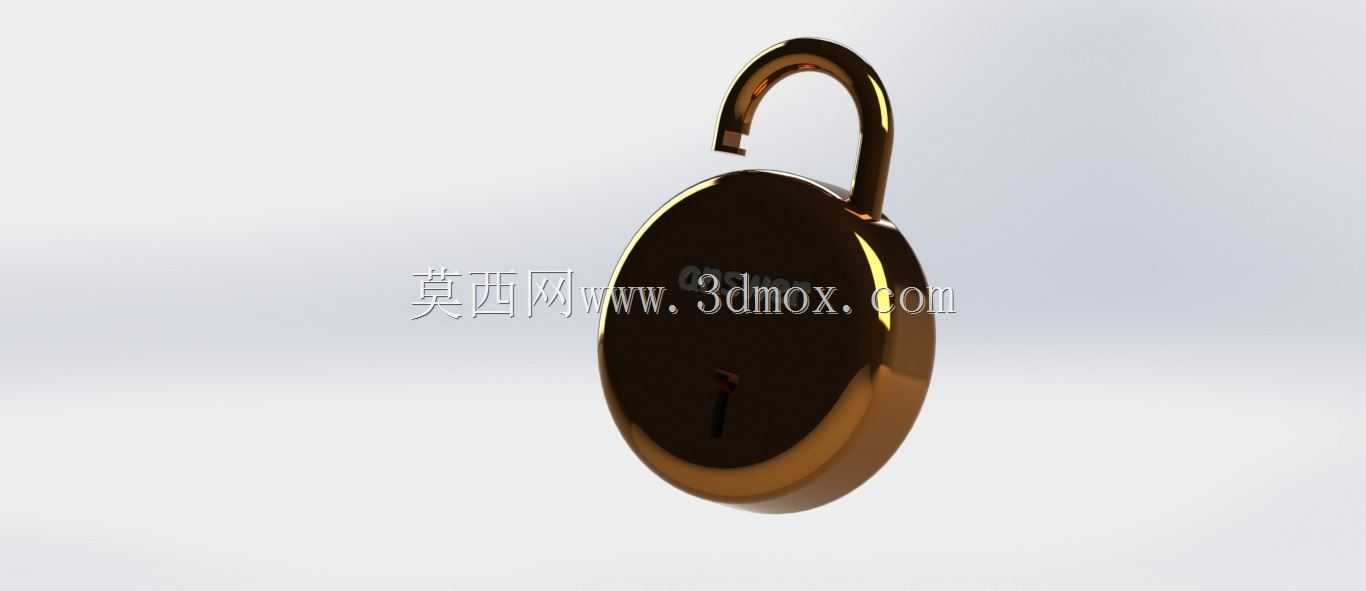

经典圆形弹开挂锁结构设计方案

　　日常场景里随处可见的挂锁，是民用安防五金里应用覆盖最广的锁具品类之一，这款圆形弹开挂锁的结构设计，完全围绕户外、仓储、民用柜体等多场景的实际使用需求展开。从实际应用场景来看，这类挂锁可适配的安装边界十分宽泛，不管是户外庭院的栅栏门、厂区周转箱的搭扣、家用储物柜的锁扣，还是户外设备的检修舱门，只要搭扣的穿孔直径适配锁梁直径，都能完成安装固定，不需要额外定制配套的锁座结构，适配性极强。

　　从功能特性层面拆解，这款锁采用经典的弹子锁芯结构，锁梁为硬化处理的金属弯梁，常态下锁梁在锁体内部的卡舌作用下保持锁止状态，插入匹配的钥匙后，钥匙齿形推动锁芯内不同长度的弹子对齐剪切面，锁芯可转动带动卡舌回缩，锁梁在内部弹簧的作用下向上弹起完成解锁，整个解锁动作的行程控制在合理范围，不会出现卡滞或者回弹过度的问题。锁体采用圆形一体化的壳体结构，相比方形挂锁，圆形外壳没有突出的棱角，在户外使用时不容易被外力撬动，磕碰后也不容易出现壳体变形导致锁芯卡滞的问题，表面做了抛光镀铬处理，一方面提升了金属质感，另一方面可以在潮湿户外环境下延缓锈蚀速度，减少日常维护的需求。

　　在设计思路上，这款锁的结构做了多维度的工程优化：首先是锁梁的受力结构，锁梁插入锁体的两段做了不等长设计，长端始终限位在锁体内部的导向孔内，解锁后锁梁不会完全从锁体脱出，避免使用过程中锁梁丢失的问题；短端在锁止状态下由卡舌完全卡入锁梁的卡槽内，卡舌的接触面积做了加大处理，能承受更大的径向拉力，降低暴力拉扯下锁梁脱出的风险。锁芯部分采用模块化的装配设计，整个锁芯组件可以作为独立部件预装后压入锁体的安装孔，端部用卡圈固定，装配工序简单，后期如果锁芯出现故障，也可以单独更换锁芯组件，不需要整体报废锁体，降低了全生命周期的使用成本。锁体内部的弹簧部件都做了防腐镀层处理，避免长期使用后弹簧锈蚀导致弹力衰减，出现解锁不顺畅或者锁梁无法正常弹起的问题。

　　从外形尺寸与安装边界来看，这款锁的锁体直径控制在常规民用挂锁的通用尺寸区间，锁梁的内空高度和宽度适配市面上绝大多数标准搭扣的尺寸，锁梁直径符合通用安防挂锁的强度要求，不需要用户对现有搭扣进行二次改造就能直接替换使用。锁体底部的钥匙孔做了下沉式设计，钥匙孔周围有一圈凸起的防护边，可以减少雨水、灰尘直接进入锁芯内部，降低异物堵塞锁芯的概率，适配户外长期使用的需求。整个锁的重量控制在合理区间，既保证了金属壳体的结构强度，又不会因为过重导致搭扣长期受力变形，在便携性和结构强度之间找到了合适的平衡点。

　　在细节结构处理上，锁梁和锁体接触的位置做了光滑的圆角过渡，不会在开合过程中刮伤使用者的手部，也不会刮蹭被锁物件的表面涂层。锁体的合缝位置做了精密的配合处理，缝隙控制在极小的范围，避免使用细片状工具插入缝隙撬动锁体内部结构，提升了防撬性能。内部的弹子排布采用错位设计，相比单排弹子结构，技术开启的难度更高，安防性能更有保障。整个结构没有多余的复杂部件，所有零件都采用成熟的冲压、车削加工工艺就能完成生产，加工难度低，量产一致性容易控制，适合大规模批量生产，成本控制也能满足民用五金市场的需求。
