汽车安全座椅ProE三维设计模型

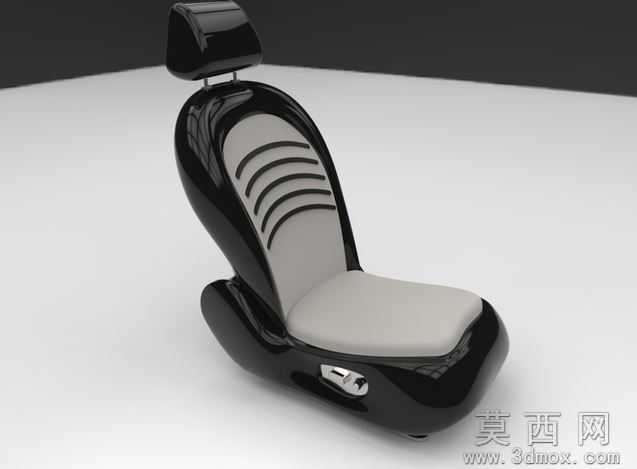

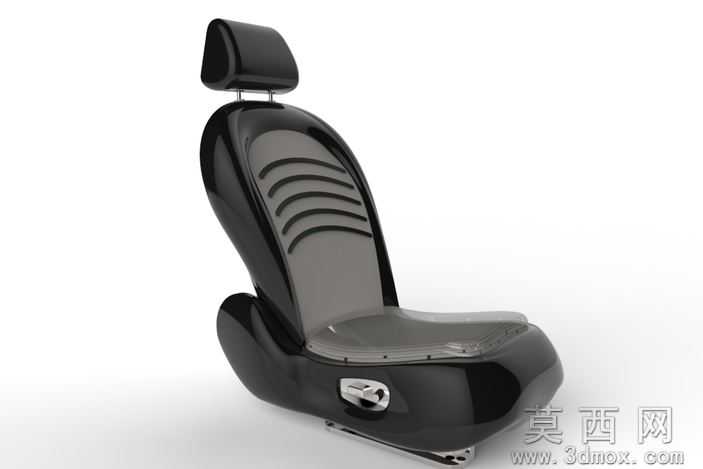

本汽车安全座椅三维模型采用正向建模流程搭建，建模初期先梳理汽车座椅人机工程核心参数，参考乘用车座椅通用尺寸规范，确定坐垫长度、靠背倾角、头枕高度的基础数值，先绘制二维轮廓草图约束各部件比例关系，再通过拉伸、放样、曲面修剪等命令生成主体曲面，对座椅侧翼的包裹弧度、坐垫的下陷曲面做曲率连续优化，避免曲面出现褶皱、破面问题，头枕与靠背的连接支架、座椅侧方调节按键、底部安装滑轨等细节结构逐一建模还原，保证各部件装配关系符合真实汽车座椅的结构逻辑。参数设计层面严格遵循汽车内饰件设计规范，靠背调节角度覆盖95度到135度的常用调节范围，头枕支持上下3档高度调节，侧翼凸起高度设定为80mm，兼顾乘坐包裹性与上下车便利性，坐垫发泡层厚度预留120mm的形变空间，匹配实车座椅的缓冲性能要求，所有安装孔位、滑轨间距均参照主流乘用车座椅安装标准设定，可直接对接整车内饰装配场景。渲染材质部分做了精细化区分，座椅主体的黑色外壳采用高光ABS塑料材质，调整反射粗糙度模拟硬质塑料的亮面质感，坐垫与靠背的接触区域采用灰色仿皮纹理材质，添加细微的皮革凹凸贴图与哑光反射参数，还原真皮座椅的细腻触感，头枕支撑杆采用镀铬金属材质，调节按键做磨砂塑料质感区分，底部滑轨采用哑光金属材质，不同材质的光影层次分明，渲染效果贴近真实量产座椅的视觉表现。结构原理上完整还原汽车安全座椅的核心功能结构，头枕通过两根金属插杆与靠背内部支架连接，支持高度锁定调节，靠背内部集成角度调节棘轮结构，可实现多档位倾角锁定，坐垫下方的滑轨结构带有锁止机构，可实现座椅前后位置调节，侧方的调节按键对应解锁靠背角度与滑轨位置，整体结构符合汽车座椅的安全设计要求，侧翼的加强结构可在车辆侧倾时提供足够的侧向支撑。软件兼容层面，模型提供STEP、IGES通用中间格式文件，可直接导入SolidWorks、UG、Catia等主流三维设计软件进行编辑修改，同时包含Pro/Engineer Wildfire原生格式与STL格式文件，既支持设计人员做参数化修改，也可直接导入切片软件用于3D打印验证，不同格式文件均做了破面修复处理，导入后无需额外修补即可直接使用。研发教学应用层面，该模型可用于汽车内饰设计课程的教学案例，帮助学习者掌握曲面建模、人机工程参数设定、装配约束的相关技巧，也可作为汽车座椅改装、概念车内饰设计的参考基础模型，还可用于汽车安全配件研发的结构验证场景，为座椅舒适性优化、安全结构改进提供三维数字模型支撑，适合机械设计、汽车工程相关专业的师生与行业设计人员使用。
