汽车通风打孔盘式制动器三维结构设计

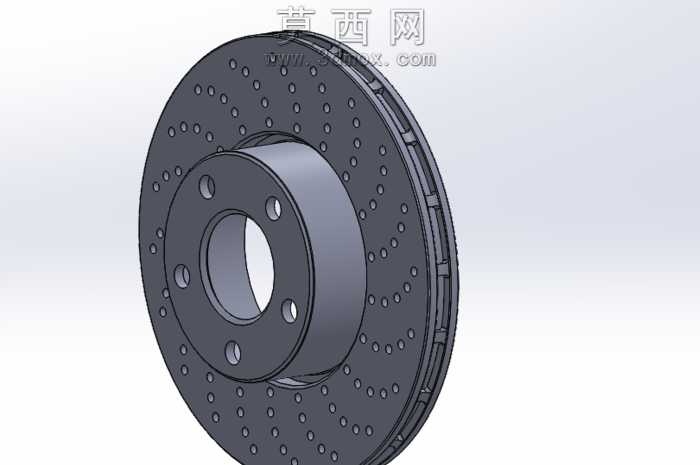

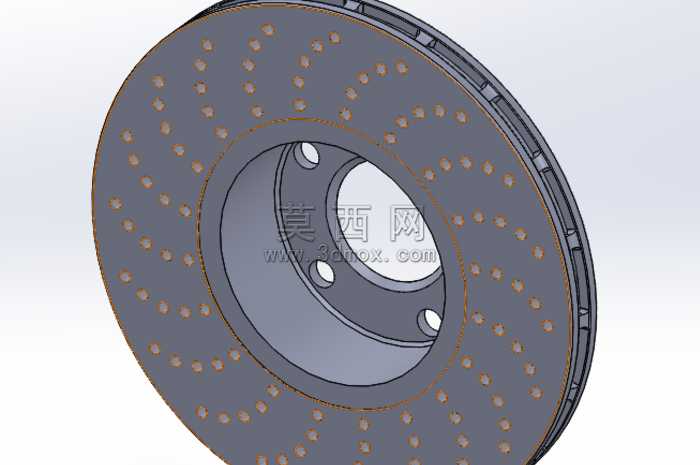

本作品为汽车用通风打孔式盘式制动器核心制动盘组件的三维参数化建模成果，建模过程严格遵循汽车制动系统的实际设计规范，完整还原了量产车用打孔通风制动盘的全部结构细节。建模阶段以实际装车尺寸为基准，首先绘制制动盘的中心安装基准面，精准定位轮毂安装孔的中心圆直径、孔径与孔位分布，保证安装法兰部分的同轴度与位置公差符合装配要求，中心轴孔的尺寸与倒角细节完全匹配实车轮毂的装配公差标准。制动盘主体采用双层通风结构设计，两层摩擦盘面之间设置径向分布的通风散热筋，建模时通过阵列命令完成散热筋的周向均匀排布，既保证了结构的对称性，也还原了通风道的导流形态，能够真实体现制动过程中气流带走摩擦热量的结构原理。摩擦工作面上的散热打孔采用参数化阵列方式完成，所有钻孔沿盘面周向与径向呈规则矩阵排布，孔口做了微小倒角处理，还原了实车制动盘避免应力集中、排出摩擦粉尘、提升散热效率的设计细节。材质渲染阶段，制动盘整体采用灰铸铁金属材质，调整材质参数还原铸铁件特有的亚光金属质感，对摩擦工作面做了细微的纹理处理，模拟实际使用中摩擦片贴合形成的均匀接触质感，安装法兰部分与盘面做了统一的材质表现，同时通过光影调整突出通风槽的内部结构与打孔的通透效果，清晰展现双层结构的分层特征。设计过程中重点考量了制动盘的结构合理性，所有圆角、倒角、壁厚参数均参考成熟量产制动盘的设计标准，避免出现应力集中的薄弱结构，安装孔的位置精度、盘面的平面度参数都在建模中做了约束设置，保证模型可直接用于后续的制动性能仿真、结构强度分析，也可作为汽车底盘制动系统教学的演示模型，完整呈现盘式制动器核心部件的结构组成与设计逻辑，帮助理解打孔通风盘相比实心制动盘在散热、抗热衰退、排屑方面的结构优势。
