汽车制动系统气路分配阀结构三维设计

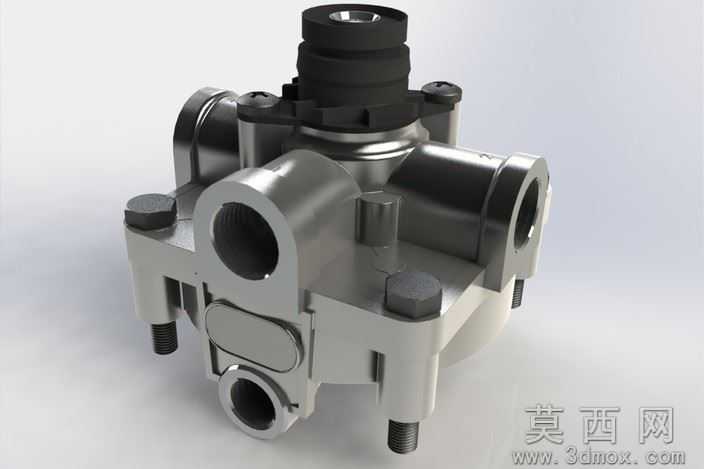

本模型为汽车制动系统核心气路分配阀的三维设计成果，建模阶段采用自顶向下的设计思路，先依据商用车制动气路的通断逻辑、压力分配参数搭建整体骨架模型，确定各气路接口的方位、安装固定点位的坐标基准，再逐步拆分出阀体基体、上盖密封组件、侧置接气端口、底部安装螺柱、内置腔室分隔结构等独立特征。建模过程中对阀体的铸造圆角、安装面的加工余量区域、螺纹孔的退刀结构都做了精细化还原，所有配合面均按照实际机械加工公差要求预留了装配间隙，保证虚拟装配时各部件无干涉错位。材质渲染阶段，阀体主体采用铸铝氧化后的哑光银金属材质，调整了金属粗糙度参数还原铸造表面的细微颗粒质感，顶部的密封端盖、侧部的防护堵头采用耐油橡胶的哑光黑材质，表面添加轻微的磨砂纹理提升真实感，安装螺栓采用镀锌钢的亮面金属材质，区分出不同部件的材质属性差异，同时在各气路接口的内壁做了轻微的切削纹理处理，还原机加工后的表面特征。结构设计上，该阀采用多通路集成式布局，顶部为进气主接口，三个侧置接口分别对应不同制动回路的出气端口，底部预留的四个安装螺柱可直接固定在车架安装支架上，阀体侧面的盖板为检修预留结构，无需拆解整个阀体即可完成内部密封件的更换，内部腔室采用阶梯式变径设计，可实现不同回路的气压差分配，满足制动时前后轮制动力的匹配需求。渲染阶段采用工作室柔光布光方案，主光源从左上方45度投射，勾勒出阀体的轮廓棱角，右侧添加补光消除暗部死黑，底部添加微弱的环境反射，让金属材质的反光更自然真实，整体模型完整还原了制动阀的所有外部结构与安装特征，可用于制动系统装配校验、维修教学演示、产品宣传渲染等场景。
