小木屋式隔音降噪声学舱结构设计

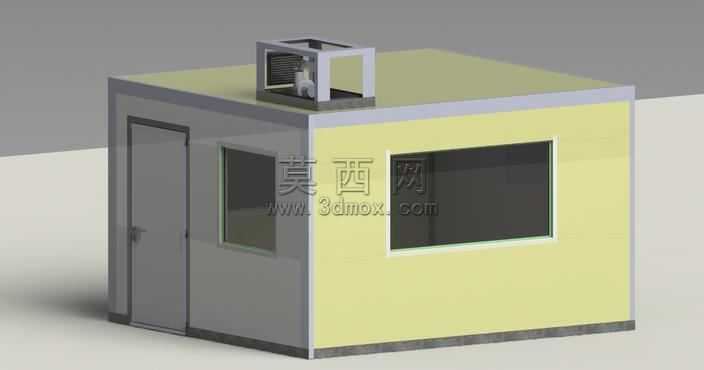

本作品为木屋式隔音降噪声学舱三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循模块化设计思路，将整体结构拆分为舱体围护模块、门窗功能模块、顶部通风消声模块、底部密封模块四个独立子装配体，各模块间通过标准配合与约束完成装配，既保证了整体结构的装配精度，也便于后续针对不同使用场景调整各模块尺寸参数。模型渲染阶段采用哑光质感的浅米黄色作为舱体外墙主材质，还原彩钢夹芯隔音板的真实表面质感，门体采用深灰色哑光金属材质模拟钢制隔音门的厚重质感，观察窗采用半透明深色玻璃材质搭配浅灰色金属窗框，还原隔音观察窗的透光与视觉阻隔特性，顶部消声段采用框架式金属材质搭配内部消声棉的半透明示意材质，清晰展示顶部通风消声结构的内部构造。结构设计上，舱体整体采用长方体规整布局，边角做圆弧过渡处理避免尖锐棱角，单开门设置于舱体侧立面，门体周边预留密封胶条安装位，保证门体闭合后的密封隔音性能；舱体立面设置两处不同尺寸的观察窗，大尺寸观察窗满足舱内外可视化观察需求，小尺寸侧窗兼顾辅助采光与观察角度补充；顶部突出的框架式结构为通风消声段，内部预留消声填料安装空间与通风流道，在保证舱体密闭隔音的前提下实现舱内外空气流通，避免密闭空间的憋闷问题；底部设置整圈密封底框，可与地面紧密贴合，阻断底部固体传声路径。设计思路围绕小型独立隔音空间的使用需求展开，兼顾隔音性能、使用便利性与结构易加工性，整体结构无复杂异形曲面，所有零部件均可采用常规板材切割、型材拼接工艺完成加工，适合作为小型设备测试静音室、个人专注工作隔音间、听力检测隔音舱等场景的结构设计参考，模型完整还原了各部件的连接位置与装配关系，可直接用于后续的工程出图与加工工艺拆解。
