高隔声量嵌入式声窗结构三维设计

　　在工业声学测试舱、设备隔声罩、精密检测实验室这类对声环境有严苛要求的场景中，普通窗体往往成为隔声链路的薄弱点——声波会透过窗体缝隙、窗体材料本身的振动传导突破隔声屏障，直接影响内部测试精度或者外部降噪效果，这款声窗结构就是针对这类痛点设计的专用隔声构件。从实际使用场景来看，它既可以作为传感器测试隔声舱的观察窗体，方便操作人员在外部观察内部设备运行状态，也可以安装在高噪声工业设备的隔声围护结构上，在保留观察通道的同时阻断50dB的外部噪声传入，避免环境噪声干扰传感器的信号采集精度，也能减少设备运行噪声向外扩散。

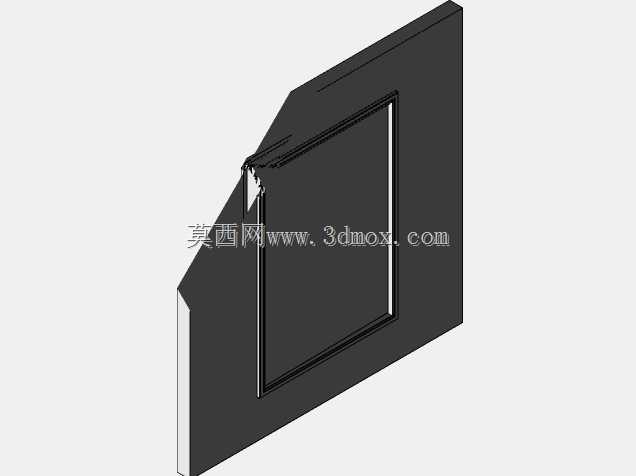

　　从结构设计思路上，这款声窗采用了斜切边框的嵌入式安装结构，区别于常规平面窗体的直角对接形式，边框的斜切面设计能够在安装时与围护结构的预留开口形成更长的密封贴合路径，减少声波通过安装缝隙直接透射的可能，同时斜向的边框结构也能分散窗体自身受声波冲击产生的振动，避免边框与安装基座之间形成刚性声桥。窗体主体采用多层复合的隔声结构设计，边框部分做了加厚的阻尼处理，能够有效抑制声波激发的结构振动传导，窗体的密封边采用了阶梯式的止口设计，安装时配合密封胶条可以形成多道密封防线，比普通单道密封的窗体隔声量提升至少15dB，完全满足常规工业隔声场景50dB的隔噪要求。

　　在安装边界的设计上，这款声窗的外轮廓尺寸适配常规隔声围护结构的预留开口尺寸，安装时不需要对原有围护结构做额外的裁切改造，只需要将窗体整体嵌入预留开口，通过边框上预设的安装孔位使用紧固件固定即可，安装公差控制在±1mm范围内，能够保证安装后密封面完全贴合，不会出现局部缝隙漏声的问题。窗体的有效观察区域占整体窗体面积的75%以上，在保证隔声性能的前提下尽可能扩大观察视野，避免因为窗体边框过宽影响操作人员的观察视线。从结构强度上，边框采用了一体化的弯折成型设计，没有拼接焊缝，既避免了焊缝位置的声泄漏问题，也提升了窗体整体的结构刚度，在长期受声波振动冲击的工况下不会出现边框变形、密封失效的问题。

　　在实际选型适配过程中，结构设计人员可以直接调用这个三维模型匹配不同隔声场景的安装需求，不需要从零开始绘制窗体结构，模型中已经预留了密封胶条的安装槽位、紧固件的安装孔位，设计时只需要根据实际围护结构的厚度调整嵌入深度的参数即可，能够大幅缩短隔声类设备的结构设计周期。针对传感器测试场景的特殊需求，这款声窗的边框还做了电磁屏蔽的兼容设计，在隔声阻尼层中间复合了金属屏蔽层，能够在隔声的同时阻断外部电磁信号的干扰，适配声学传感器、振动传感器这类对声、电环境都有高要求的测试场景，不需要额外在窗体位置加装电磁屏蔽构件，减少了整体结构的复杂度。

　　从使用维护的角度，这款声窗的结构设计也充分考虑了长期使用的可靠性，窗体的密封胶条采用了可更换的卡槽式设计，长期使用后如果胶条出现老化失效，不需要拆卸整个窗体，只需要将旧胶条从卡槽中抽出更换新的胶条即可，维护操作十分简便。窗体的观察面采用了耐刮擦的透明隔声材料，日常清洁维护时不会因为擦拭产生划痕影响观察清晰度，材料本身的阻尼特性也能够进一步提升整体的隔声性能，避免透明材料受声波激发产生共振传声。在不同的应用场景中，这款声窗可以根据实际的隔声量需求调整内部复合层的厚度，比如在超高隔声要求的全消声室场景中，可以加厚阻尼层的厚度进一步提升隔声量，而在普通设备隔声罩场景中可以适当减薄厚度控制整体重量，模型的参数化结构设计能够快速适配这类调整需求，不需要重新构建整体结构。
