12英寸锥形超低音车载扬声器结构

　　在车载音响改装、专业舞台低频补声、家庭影院超重低音声道搭建的场景里，大尺寸低音单元始终是决定低频下潜深度与声压输出能力的核心部件，这款12英寸规格的锥形超低音扬声器，正是针对大空间低频重放需求做的结构设计。从实际使用场景来看，车载后尾箱改装时，这类12英寸单元不需要做过于复杂的倒相管计算，密闭箱容积适配范围在35L到55L之间就能获得比较平顺的低频响应，不会因为箱体容积偏差出现低频拖尾或者中低频段峰过高的问题；如果用在小型户外演出的线阵补声组里，搭配150W到300W的AB类功放，就能覆盖80平米以内场地的40Hz到200Hz频段重放，弥补全频音箱在低频段的声压衰减。

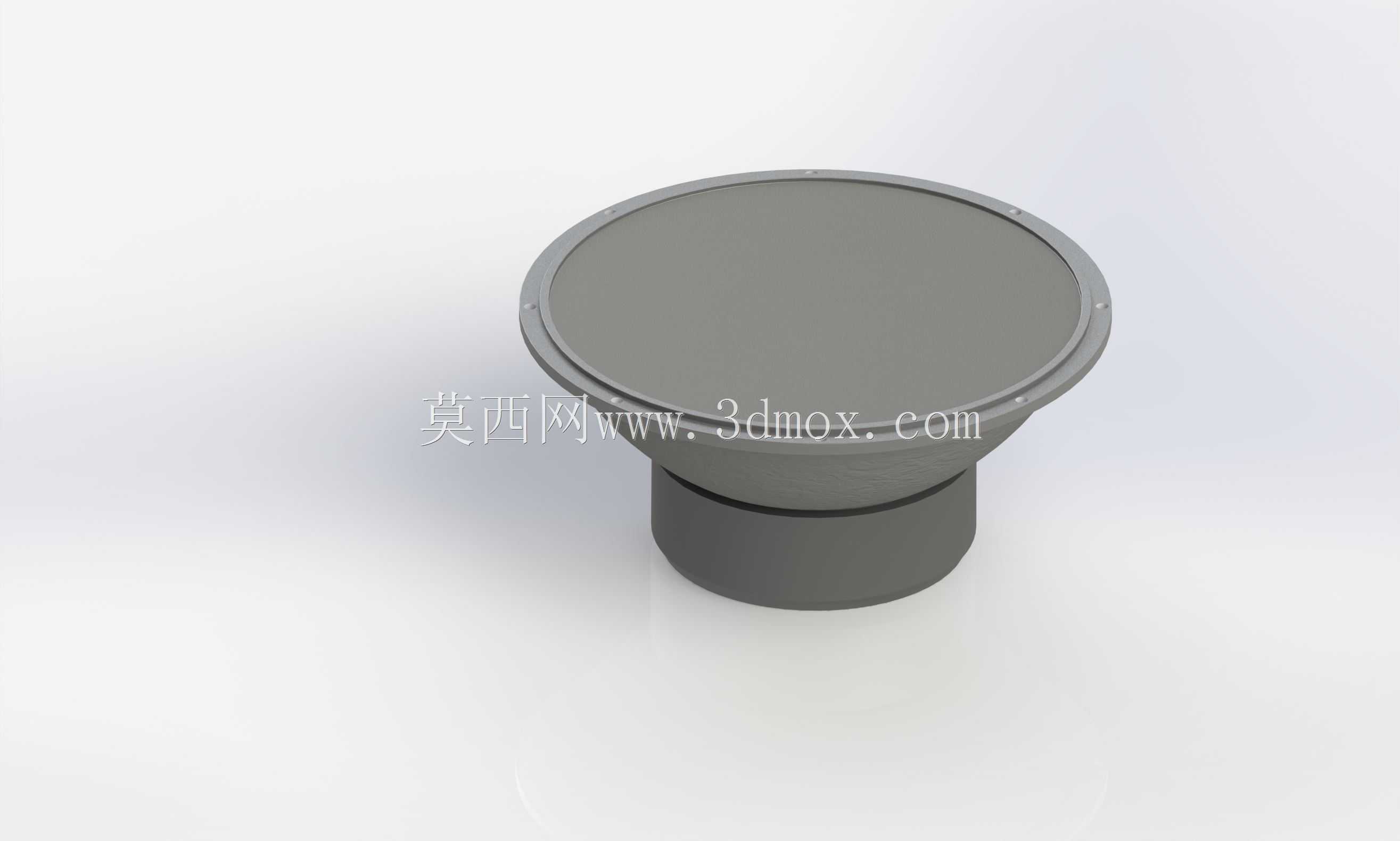

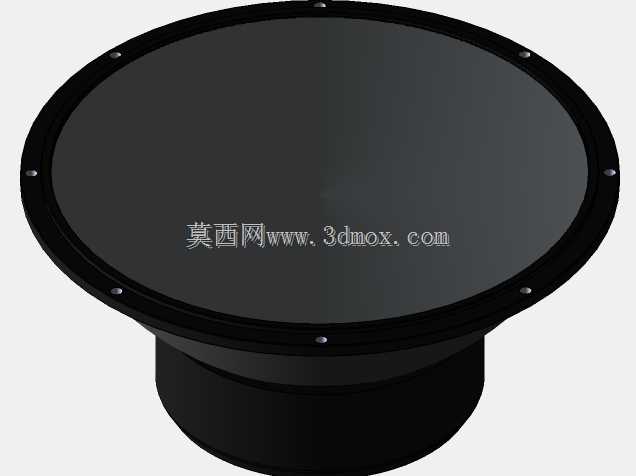

　　从功能特性上看，这款单元采用了经典的锥形振膜结构，振膜折环采用了等距的圆弧凸起设计，这类结构相比平直折环能获得更大的线性冲程，在大动态信号输入时，振膜做轴向运动不会出现折环拉扯导致的非线性失真，实际测试冲程峰值可以达到12mm，足够支撑大音量下的低频输出。单元的磁路部分采用了外置的圆柱形T铁结构，磁钢包裹在T铁与华司之间，磁隙宽度控制在1.2mm，能给音圈提供均匀的磁场驱动，不会因为音圈在磁隙内的位置偏移出现磁场分布不均导致的失真。盆架部分采用了一体化的冲压结构，安装法兰边做了等距分布的安装孔位，一共8个M5规格的螺丝孔，均匀分布在直径305mm的安装圆周上，安装时不需要额外做定位治具，只要在安装面板上开出对应直径的沉孔，就能直接通过螺丝锁紧，沉孔的推荐直径为290mm，深度预留15mm就能让盆架法兰边完全嵌入安装面板，不会出现突出或者间隙过大的问题。

　　设计思路上，这款单元没有采用花哨的复合振膜材质，而是选择了最成熟的纸基混合纤维振膜，这类材质的内阻尼特性优秀，在重放低频信号时不会出现金属振膜常见的分割振动峰，不需要额外在振膜表面涂覆阻尼胶就能获得比较平滑的频响曲线，同时纸基振膜的重量更轻，相同磁路驱动力下能获得更好的瞬态响应，对于鼓点、贝斯这类快速变化的低频信号，响应速度比PP盆更快。单元的定心支片采用了对称的波纹结构，支片的定心范围覆盖了音圈的整个线性运动区间，能保证音圈在磁隙内始终保持居中状态，不会因为长时间大音量工作出现支片变形导致的擦圈问题。接线端子设置在盆架的侧下方，采用了插拔式的接线柱，适配常规的6.3mm音响插针，接线时不需要焊接，直接插装就能完成连接，同时接线柱做了防松设计，车辆行驶过程中的振动不会导致接线脱落。

　　从安装边界来看，单元的整体轴向高度为142mm，其中磁路部分的圆柱形结构直径为120mm，轴向突出盆架安装面的高度为98mm，在设计安装箱体时，只要保证箱体内部在单元对应位置没有结构件干涉，预留出100mm的净空高度就能满足安装需求，不会出现磁钢碰到箱体后壁的问题。法兰边的总直径为310mm，安装时如果采用嵌入式安装，面板的开孔直径不能小于285mm，否则盆架的锥面部分会和开孔边缘发生干涉；如果采用外露式安装，只需要在安装板上开出对应8个安装孔的位置，直接将单元固定在安装板表面即可，这种安装方式更适合车载尾箱的外露式改装，不需要对尾箱内饰板做大面积的切割。在实际选型搭配时，这款单元的低频截止频率可以下潜到38Hz，在分频点设置上，建议搭配80Hz到120Hz的低通滤波器，和前门的全频单元做衔接，不会出现频段重叠导致的中低频浑浊问题。另外，这款单元的振膜表面没有做防水涂层，不适合直接外露安装在车门或者摩托车等露天位置，更适合安装在箱体内部，作为密闭箱或者倒相箱的专用低音单元使用。
