等节距圆柱螺旋压缩弹簧结构设计

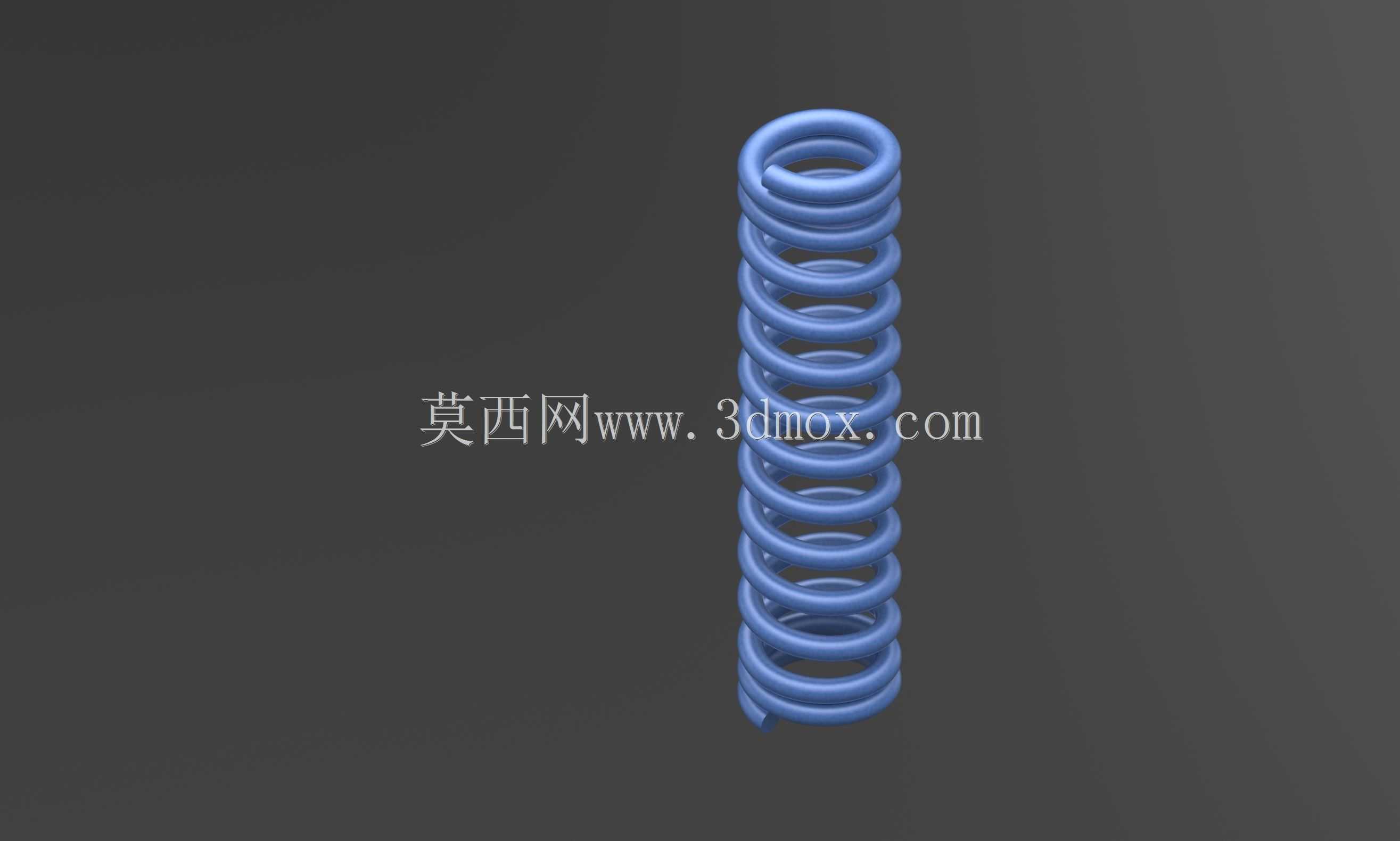

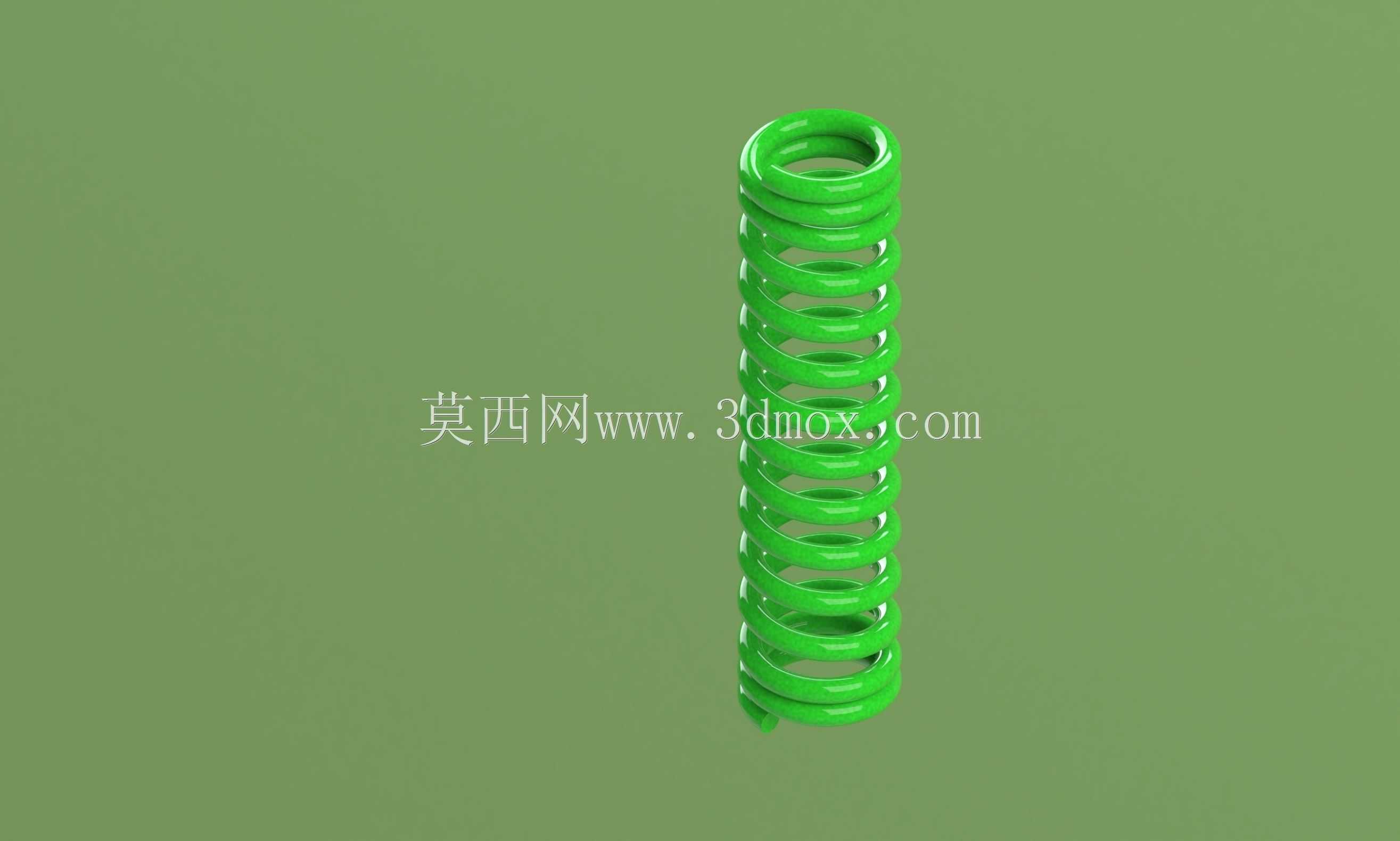

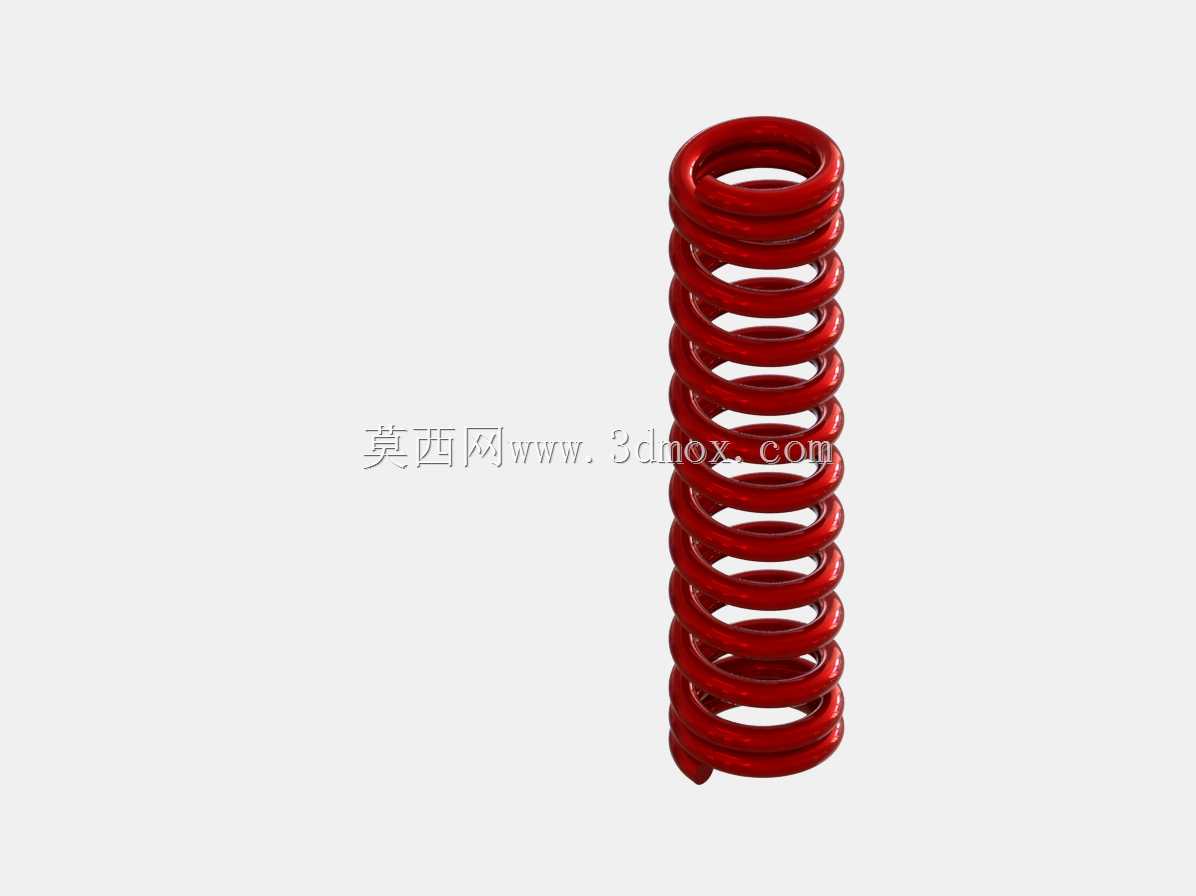

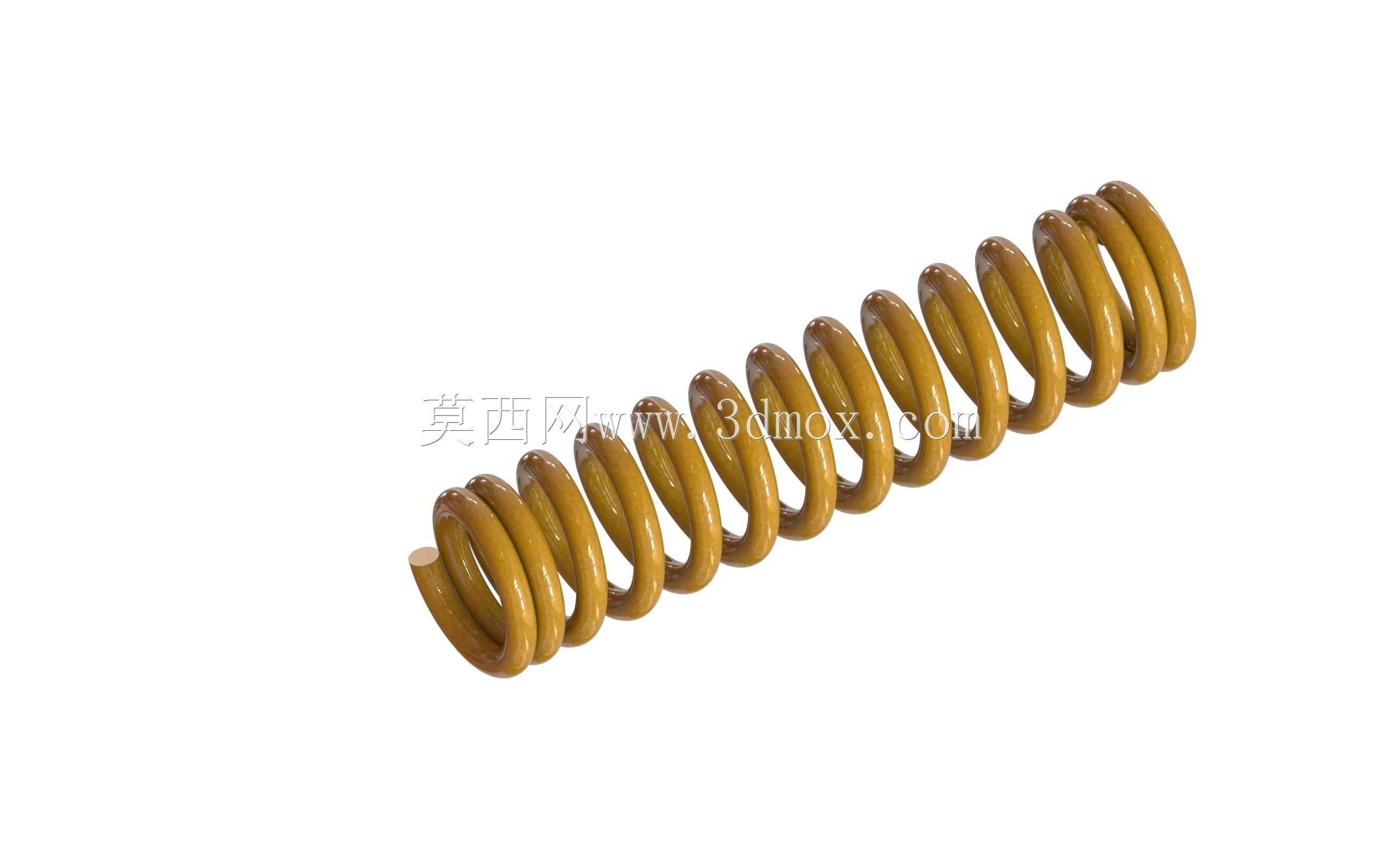

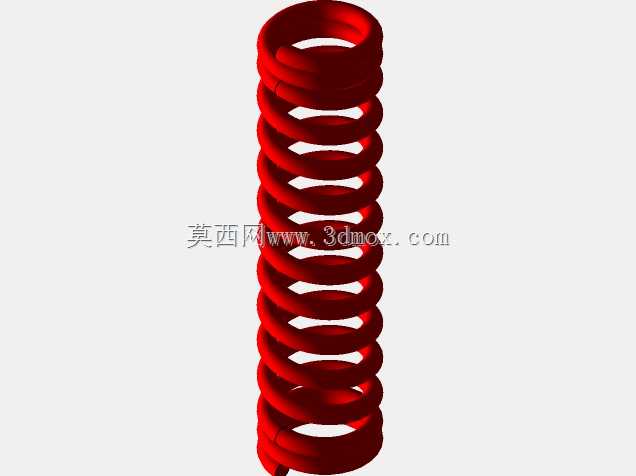

　　在各类机械结构的弹性缓冲、力值传递场景中，圆柱螺旋压缩弹簧是应用覆盖面极广的基础弹性元件，本次建模的等节距圆柱螺旋压缩弹簧，采用常规圆截面弹簧钢丝绕制而成，整体为等外径圆柱结构，两端各有一圈并紧磨平的支撑圈，能够保证弹簧在受压过程中端面与安装基座完全贴合，避免出现偏载、侧倾导致的弹力输出偏移问题。

　　从实际应用场景来看，这类弹簧可适配的工况覆盖了从民用小五金到工业设备的多个领域，小到日常按压式文具的回弹结构、通讯设备内部的触点顶紧结构，大到自动化设备的缓冲限位组件、工装夹具的压紧复位结构、小型动力设备的减震支撑结构，都能见到同结构弹簧的身影。在选型适配过程中，首先需要明确安装边界的尺寸限制：弹簧的外径需要小于安装腔的内径，预留至少0.5-1mm的径向间隙，避免弹簧受压膨胀时与腔壁发生摩擦卡滞；弹簧的自由长度需要匹配安装空间的预压行程要求，通常预压量设置为自由长度的10%-15%，保证弹簧在初始安装状态下就有稳定的预紧力，不会出现松脱晃动。

　　设计思路上，这款弹簧采用等节距设计，意味着在有效工作圈数范围内，弹簧的刚度是恒定的，也就是压缩量与输出弹力呈线性关系，这种特性非常适合对弹力输出线性度有要求的场景，比如阀门的启闭顶紧、按键的回弹反馈，能够给操作者或者联动结构提供稳定的力值反馈。钢丝截面选择圆形截面，是因为圆截面钢丝在绕制过程中应力分布更均匀，相比矩形截面或者异形截面钢丝，加工难度更低，疲劳寿命更长，适合批量生产的通用场景。两端的支撑圈不参与弹力变形，主要作用是保证弹簧的垂直度，磨平后的端面粗糙度需要控制在合理范围内，减少端面与安装座之间的摩擦损耗，同时避免端面毛刺刮伤配套的安装零件。

　　从功能特性来看，这款弹簧的有效圈数决定了它的刚度大小，在钢丝直径、弹簧中径固定的前提下，有效圈数越多，弹簧刚度越小，相同压缩量下输出的弹力越小，适合需要小弹力、大行程的工况；有效圈数越少则刚度越大，适合大弹力、小行程的缓冲场景。建模过程中需要严格控制螺旋升角的一致性，保证每一圈弹簧的节距误差控制在允许范围内，避免出现节距不均导致的局部应力集中，在实际使用中提前发生断裂失效。同时弹簧的两端并紧圈需要与有效圈自然过渡，不能出现明显的折角或者硬弯，否则在反复压缩的过程中，过渡位置会成为应力集中点，大幅降低弹簧的疲劳寿命。

　　在安装适配层面，这类弹簧通常配套的安装结构有两种，一种是内置在圆柱形腔体内，依靠腔壁做径向限位，此时只需要控制弹簧外径与腔体内径的间隙即可；另一种是套在导向轴上使用，此时弹簧的内径需要比导向轴的外径大0.3-0.8mm，既保证弹簧能顺畅沿导向轴滑动，又不会因为间隙过大出现歪斜。在实际工况选型时，还需要根据使用环境选择对应的弹簧钢丝材质，比如普通室内无腐蚀环境可以选用碳素弹簧钢丝，成本低强度高；有腐蚀环境的场景可以选用不锈钢弹簧钢丝；有高温工况的场景则需要选用高温合金钢丝，保证弹簧在温度变化的环境下刚度不会出现大幅衰减。

　　建模过程中对弹簧的首尾端做了平滑处理，保证支撑圈的末端与相邻圈贴合紧密，没有翘起的缺口，避免在安装时刮伤操作人员或者配套零件。整体模型的螺旋曲面连续顺滑，没有出现建模过程中常见的曲面褶皱、节距错位问题，能够直接用于后续的装配干涉检查、工况模拟仿真，也可以作为通用弹性元件导入到各类设备的整体装配模型中，完成整机的结构验证工作。在做运动仿真时，这款弹簧可以通过设置柔性体参数，模拟真实受压过程中的变形状态，验证在最大压缩行程下，弹簧的并圈长度是否满足设计要求，避免出现压并时行程超出设计预期，导致结构硬碰撞损坏零件的问题。
