带铰接翻盖的冲孔金属收纳盒结构设计

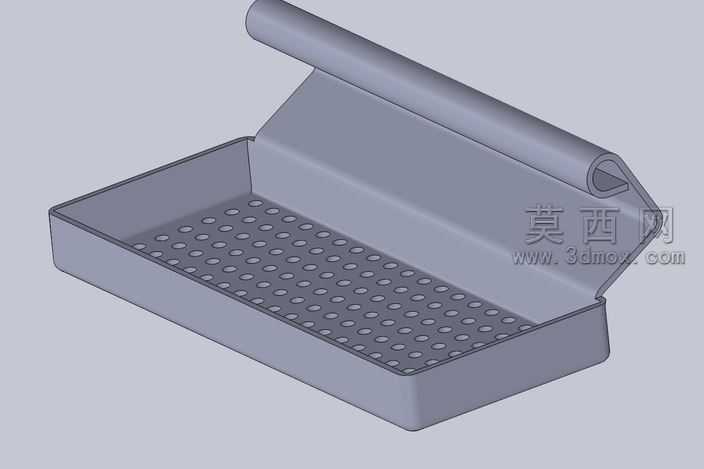

本作品为采用钣金设计思路完成的带铰接翻盖冲孔收纳盒三维建模，建模过程依托三维设计软件的钣金模块完成全流程参数化搭建，从基础基体法兰特征开始构建盒身主体，首先绘制盒身底部的矩形轮廓草图，设定符合钣金加工要求的均匀壁厚，通过边线法兰特征向上拉伸生成盒身的四周侧壁，对侧壁的所有棱边添加符合冲压工艺的圆角过渡，避免尖锐边角带来的加工风险与使用隐患。盒身内部底面采用阵列特征完成密集圆形冲孔的排布，所有冲孔孔径保持一致，孔间距按照均匀网格布局设置，既保证盒体的透气沥水性能，也通过均匀的孔位排布维持底面的结构强度，避免冲孔过密导致的板材刚度不足问题。翻盖部分与盒身采用一体化卷边铰接结构，无需额外装配合页零件，通过钣金模块的褶边与卷边特征，在翻盖与盒身的连接侧边生成同轴的卷圆结构，穿入对应销轴即可实现翻盖的顺畅开合，卷边位置预留合理的转动间隙，保证翻盖翻转过程无卡滞、无干涉，同时卷边结构自身具备优秀的结构强度，能够承受反复开合的疲劳载荷。翻盖的外形轮廓与盒身上沿完全匹配，闭合状态下可完全覆盖盒身开口，翻盖边缘同样做卷边钝化处理，提升使用时的触感安全性。材质设定上选用常规冷轧钢板作为基础材质，渲染时赋予哑光灰色金属质感，还原钣金件经磷化喷塑后的真实表面效果，对卷边铰接位置、冲孔边缘做细节光影处理，清晰展现各部位的结构衔接关系。设计过程中充分考虑钣金加工的工艺可行性，所有折弯半径、冲孔孔径、卷边直径均匹配常规钣金加工的设备参数，无需特殊定制刀具即可完成冲压、折弯、卷边全工序加工，整体结构无复杂曲面、无需要拼接的分体结构，可由单块板材经钣金工序一体加工成型，有效降低生产制造成本，同时一体化铰接结构避免了额外配件的装配工序，提升产品的装配效率与结构耐用性，可作为小型零件收纳、物料沥水存放的实用工装容器使用。
