锯齿状卡爪夹持块结构设计

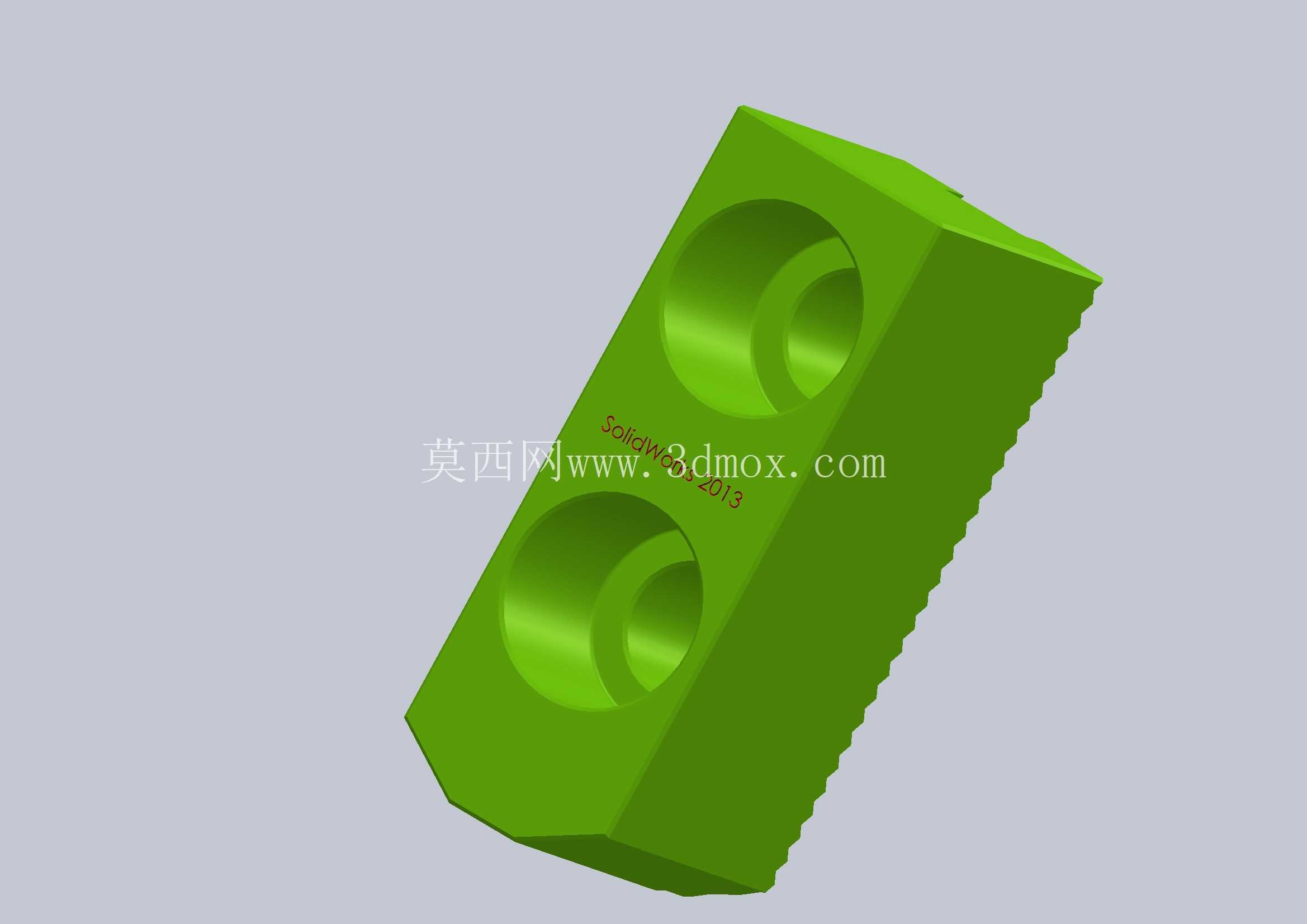

　　该锯齿状夹持块属于工装夹具配套的核心锁紧元件，主要应用于三爪卡盘、专用工装夹具的工件抱紧场景，在车床加工、磨削加工、铸件装夹等工序中承担传递夹持力、增大接触摩擦力的作用，避免工件在切削力作用下出现周向打滑、轴向窜动的问题。从结构设计来看，主体采用斜楔式块状构型，单侧加工连续等距锯齿形咬合齿，齿形角度经过受力校核，既保证咬合时能嵌入工件表面形成足够静摩擦力，又不会因齿尖过于尖锐造成工件表面过度压伤，适配硬度在HB160-280区间的黑色金属、有色金属铸件及型材的装夹需求。

　　块体上开设的两个同轴沉孔为安装锁紧孔，孔位公差按照H7级精度设计，可配合内六角圆柱头螺钉完成与卡盘基体的固定连接，沉孔深度经过严格计算，保证螺钉锁紧后头部完全埋入块体内部，不会突出夹持面干涉工件装夹，同时预留足够的螺纹啮合长度，避免大夹持力下螺钉出现剪切断裂。块体的非夹持侧采用斜切面设计，与卡盘内部的斜楔驱动面完全贴合，当卡盘驱动机构动作时，斜楔面将轴向驱动力转化为径向夹持力，推动夹持块向中心移动完成工件锁紧，锯齿面的齿向与工件旋转方向呈反向排布，在切削扭矩作用下会产生自锁效应，越转咬合越紧，大幅提升装夹可靠性。

　　设计过程中重点考量了安装边界的适配性，块体的整体厚度、宽度尺寸与通用卡盘的卡爪安装槽完全匹配，无需二次修配即可直接替换原有标准卡爪，锯齿的齿距根据常用装夹工件的直径范围优化，小直径工件装夹时至少有3个齿同时接触工件表面，大直径工件装夹时接触齿数不低于5个，保证夹持力均匀分布，避免局部应力过大造成工件变形。块体的边角处均做了C2倒角处理，既消除热处理后的应力集中风险，也避免安装过程中锐边划伤操作人员，同时减少与卡盘槽壁的刮擦，提升滑动顺畅度。在实际生产场景中，这类锯齿夹持块尤其适合铸件毛坯的粗加工工序，铸造毛坯表面存在氧化皮、拔模斜度，普通光面卡爪的夹持摩擦力不足，很容易出现打飞工件的安全隐患，锯齿结构可以突破氧化皮接触到基体金属，提供足够的摩擦阻力，同时锯齿的磨损属于均匀磨损，单块夹持块的使用寿命可达普通光面卡爪的3倍以上，当齿尖磨损量超过0.2mm时，只需重新修磨齿形即可继续使用，维护成本极低。从受力角度分析，块体的材料选用合金结构钢，整体淬火硬度达到HRC45-50，既保证齿尖的耐磨性，又让块体芯部保留足够韧性，承受大夹持力时不会出现脆断，两个安装孔的中心距与卡盘基体的螺纹孔中心距严格一致，位置度公差控制在0.02mm以内，保证安装后夹持面的跳动量满足粗加工的精度要求，锯齿的齿顶平面保留0.1mm的宽度，避免齿尖过于锋利在工件表面留下过深的压痕，影响后续精加工的余量分配。

　　在进行三维建模时，重点对锯齿的齿形参数、斜楔面的角度、安装孔的位置做了参数化设计，可根据不同规格的卡盘尺寸快速调整参数生成对应型号的模型，斜楔面的角度选用12度，这个角度既保证足够的力放大比，又能实现夹持后的自锁，即使驱动机构出现泄压，夹持块也不会松脱造成安全事故。块体的整体重量经过优化，在保证结构强度的前提下去除了非受力区域的多余材料，降低卡盘转动时的离心力影响，适配最高1500转每分钟的粗加工转速需求，不会因为离心力过大导致夹持力损失。
