工业厂房大功率LED工矿照明灯具结构

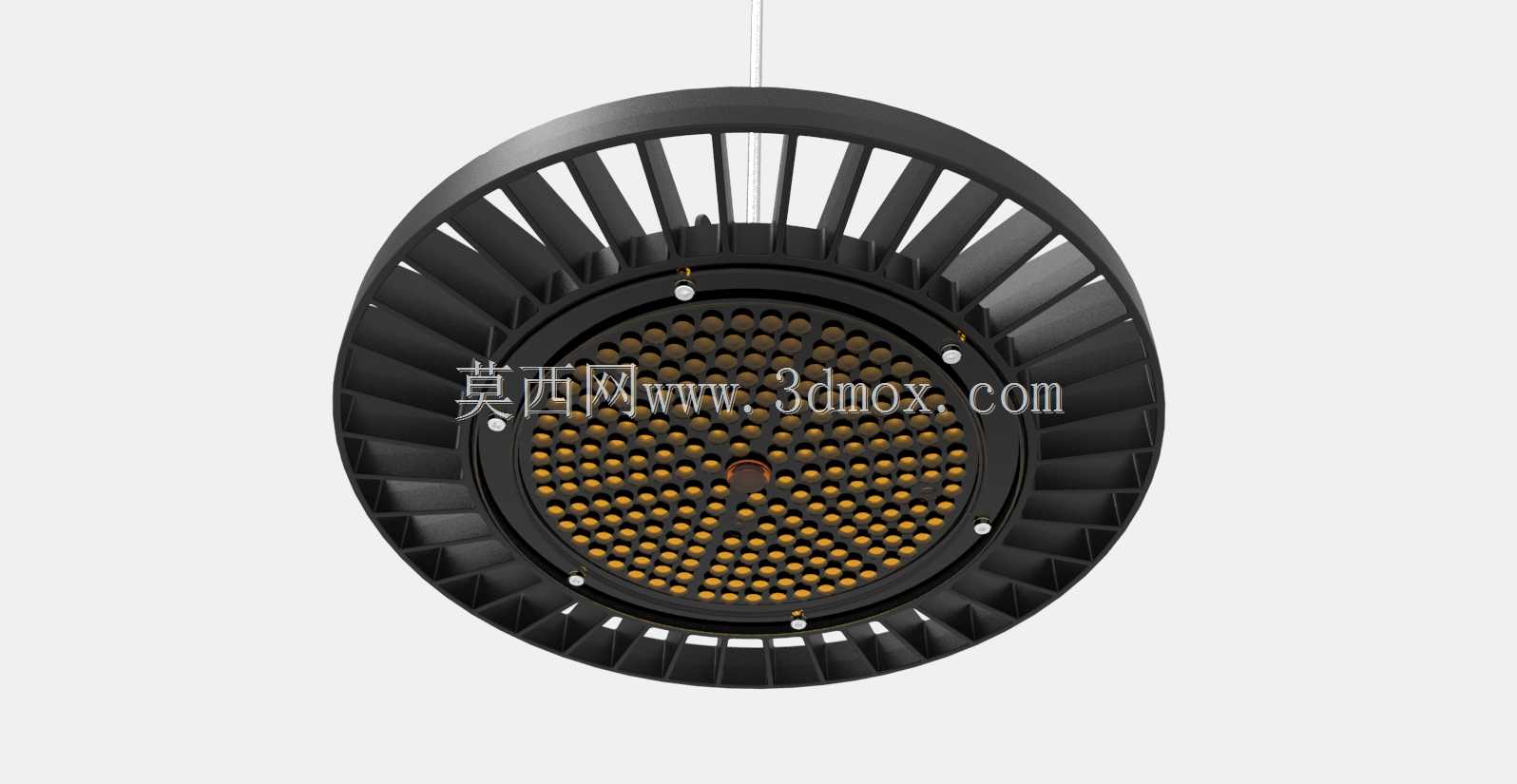

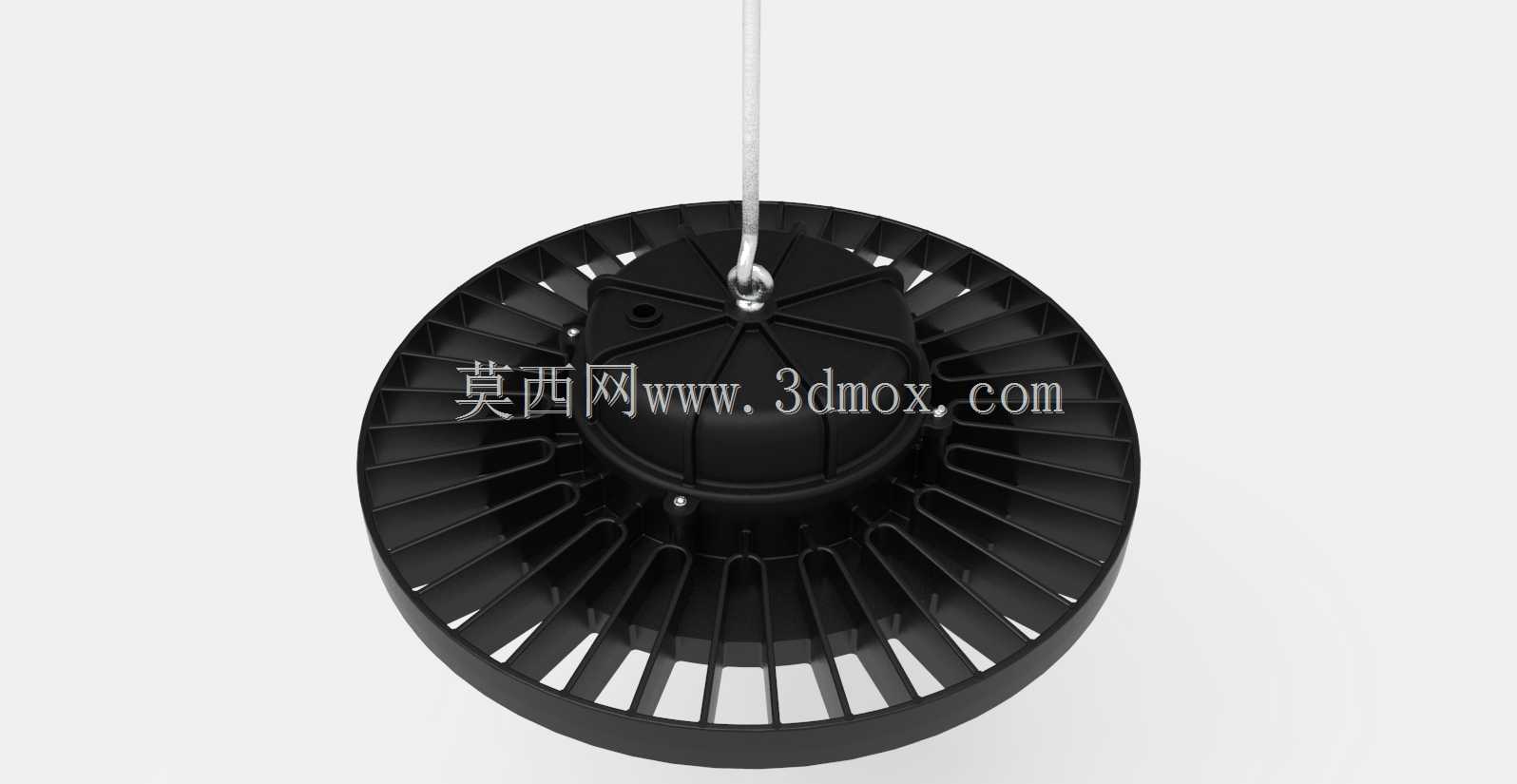

　　这款LED照明灯具的三维结构，核心面向工业厂房、大型商超、仓储库房这类层高较高的大空间照明场景设计，区别于普通民用吸顶灯的结构逻辑，从散热、配光、安装可靠性三个核心维度做了针对性的结构优化。先看散热部分，灯具背部采用一体化径向鳍片散热结构，鳍片沿灯体中心呈放射状排布，每片鳍片的厚度、间距都经过热流仿真验证，当LED灯珠满功率工作时，芯片产生的热量可以通过铝基基板快速传导到背部鳍片，依靠空气在鳍片间隙的自然对流完成散热，不需要额外加装散热风扇，既降低了长期运行的故障点，也避免了风扇运转带来的积尘、噪音问题，适配工业场景多尘、长时间连续运行的使用需求。灯体正面的灯珠采用矩阵式密集排布，每颗灯珠的出光角度经过统一配光设计，

　　发光面覆盖整灯圆形区域，配合灯珠表面的透镜结构，可以把光线均匀投射到下方作业区域，避免普通灯具出现的中心亮度过高、边缘照度不足的问题，满足厂房作业面的照度均匀度要求，减少作业人员的视觉疲劳。从安装边界来看，整灯采用圆形薄型结构设计，背部预留了标准吊杆安装接口，适配工业厂房常用的吊杆、吊链安装方式，灯体的外径尺寸控制在常规工矿灯的通用安装规格范围内，不需要对现有厂房的吊装点位做额外改造，就可以直接替换传统的金卤灯、高压钠灯工矿灯，替换过程不需要重新布设线路，降低现场改造的施工成本。结构设计上，灯珠基板与散热壳体之间采用导热硅脂填充压合的连接方式，保证热传导路径的热阻处于较低水平，灯体边缘做了圆弧过渡处理，没有尖锐的棱角，

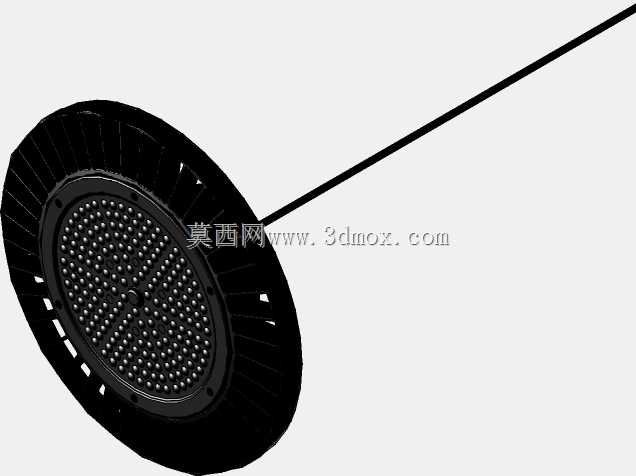

　　避免安装过程中划伤施工人员，灯体正面的灯珠区域加装了透明防护面板，既可以阻挡车间内的粉尘、飞溅的碎屑直接接触灯珠，也不会影响光线的透射效率，防护等级可以满足常规工业车间的使用要求。在实际使用场景中，这类灯具通常安装在6-12米的层高位置，单灯的照明覆盖范围可以达到数十平米，相比传统的同功率工业照明灯具，光效更高、能耗更低，长期运行的维护成本也更低。从建模的结构细节来看，整灯的各个部件都做了拆分建模，包括散热鳍片壳体、LED灯珠阵列、固定螺丝、安装吊点、防护边框等结构都有完整的几何特征，结构工程师在做同类产品设计时，可以直接参考其散热结构的排布逻辑、灯珠的布局方式、安装接口的尺寸设计，也可以在此基础上调整鳍片的密度、灯珠的排布密度，

　　适配不同功率等级的照明需求。比如在更高层高的厂房使用时，可以适当增加灯珠的功率，同步调整散热鳍片的高度与间距，保证散热能力匹配功率提升带来的发热量增加；在有防爆要求的特殊车间使用时，可以在现有结构基础上增加密封壳体、防爆玻璃面板，调整固定结构的强度，满足防爆场景的结构强度要求。另外，这款灯具的供电驱动模块预留了内置安装空间，在灯体背部的中心区域预留了驱动电源的安装位，不需要额外外置驱动盒，让整灯的外观更简洁，也减少了外部接线的暴露点，提升复杂工业环境下的使用可靠性。接线位置做了防水接头的预留结构，可以适配不同线径的供电电缆，安装时只需要把供电电缆穿过防水接头接入内部接线端子，拧紧接头就可以完成接线，操作便捷，也能避免粉尘、水汽从接线位置进入灯体内部。
