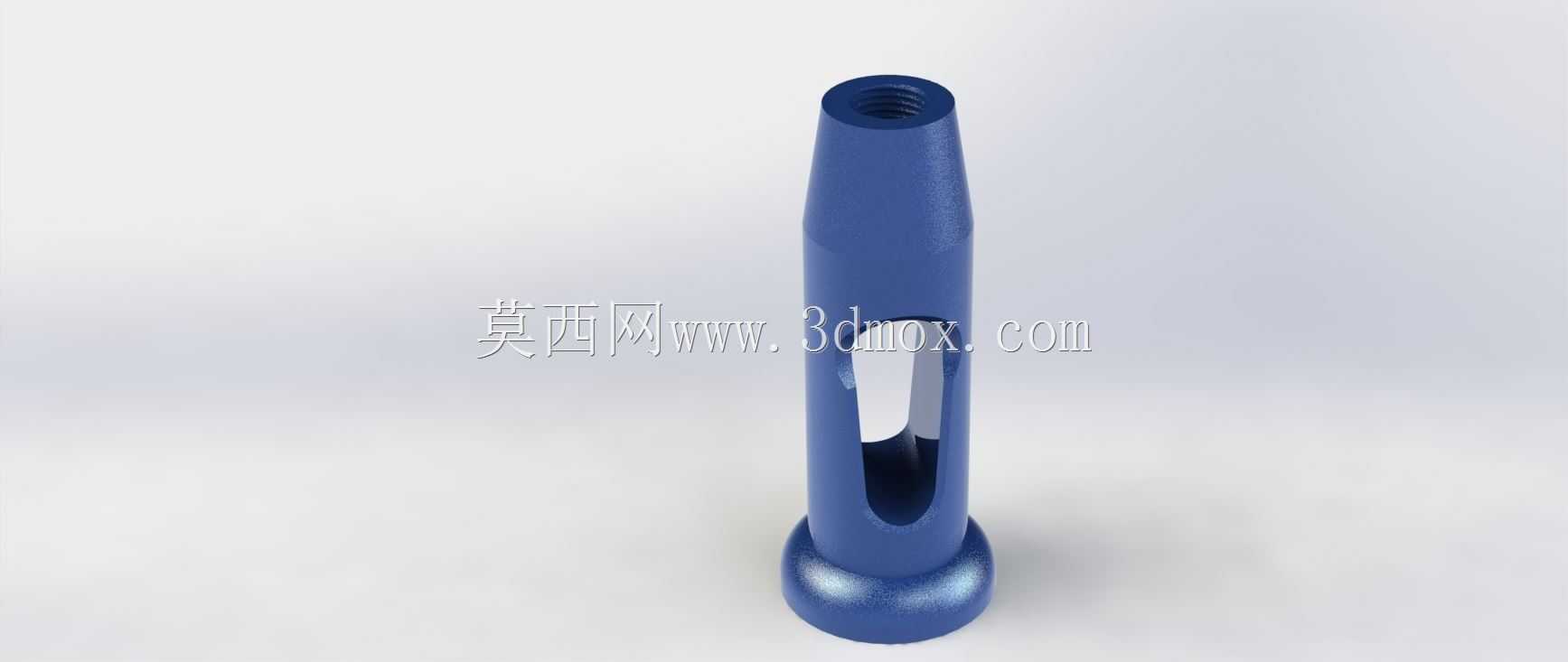

教学演示用蓝色带侧槽柱状连接构件

　　在机械类专业的实训教学场景中，这类带侧开槽的柱状构件常作为结构认知、装配逻辑演示的典型载体，能帮助初学者快速理解轴套类零件的受力特点、连接逻辑以及加工工艺对应的结构设计逻辑。从实际功能来看，该构件主体为回转体结构，顶端加工有内螺纹孔，可与对应规格的外螺纹杆件实现螺纹紧固连接，底部做了圆弧过渡的扩径法兰结构，既能够增大与安装基面的接触面积，降低接触面压应力，也能在装配时起到轴向定位的作用，避免构件在受轴向拉力时出现滑脱问题。

　　构件侧壁开设的长条形通槽是核心功能结构，该槽沿轴向延伸，槽边做了圆角钝化处理，一方面可以在装配时为配套的销钉、卡块提供滑移与限位空间，实现构件与相邻零件的快速卡接装配，无需额外的紧固件即可完成周向定位，减少装配工序；另一方面，开槽结构让构件侧壁具备一定的弹性形变能力，在与配套杆件配合时，可通过微小的形变补偿尺寸公差，降低配合面的加工精度要求，同时在受径向冲击载荷时，能通过侧壁的微量形变吸收部分冲击能量，避免刚性连接出现应力断裂的问题。

　　从设计思路层面，该构件整体采用轴对称回转结构，主体加工可通过普通车床一次装夹完成外圆、端面、内螺纹以及底部圆弧过渡的加工，侧壁的通槽可通过铣床线切割工艺一次成型，加工工序简单，装夹定位难度低，非常适合作为教学案例让学生练习轴类零件的工艺编排、公差标注以及三维建模时的回转、切除特征操作。外形尺寸设计上，整体长径比控制在4:1左右，既保证了足够的连接长度来分散螺纹连接的应力，也不会因为长度过大导致构件受径向力时出现挠曲变形；顶端内螺纹的深度为整体长度的1/6，符合螺纹连接的最小啮合长度要求，可保证螺纹连接的抗剪切强度满足教学演示时的反复装拆需求，不会因为多次拧动出现滑牙问题。

　　安装边界方面，底部扩径结构的直径为主体外径的1.4倍，安装时需要预留对应直径的沉孔或者平面安装位，保证底部端面能够完全贴合支撑面；侧壁开槽的宽度为主体外径的1/3，配套的卡接零件宽度需要略小于槽宽，预留0.1-0.2mm的装配间隙，保证卡接件能够在槽内顺畅滑移，同时不会因为间隙过大出现装配晃动；顶端内螺纹的轴线与构件外圆轴线的同轴度公差控制在0.05mm以内，装配后可保证连接的杆件与构件保持同轴，避免出现偏载导致的连接松动。在实训教学中，学生可通过对该构件的建模、装配练习，掌握回转类零件的建模思路，理解工艺结构对零件加工、装配性能的影响，也可通过对该构件的受力分析练习，掌握带开槽结构的轴类零件的应力分布计算方法，为后续复杂机械结构的设计打下基础。这类构件虽然结构简单，但涵盖了轴套类零件最常见的内螺纹连接、法兰定位、开槽卡接等典型结构，是机械基础教学中非常实用的演示载体，能够让初学者快速建立起机械零件设计中“结构服务于功能、工艺适配于结构”的核心设计逻辑，避免脱离实际加工与装配需求进行空想设计。
