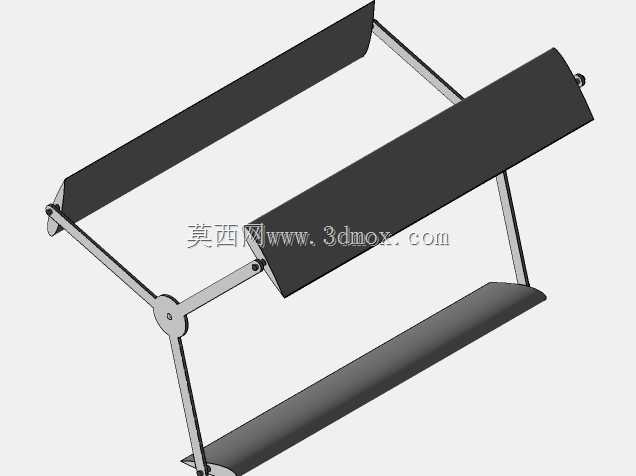

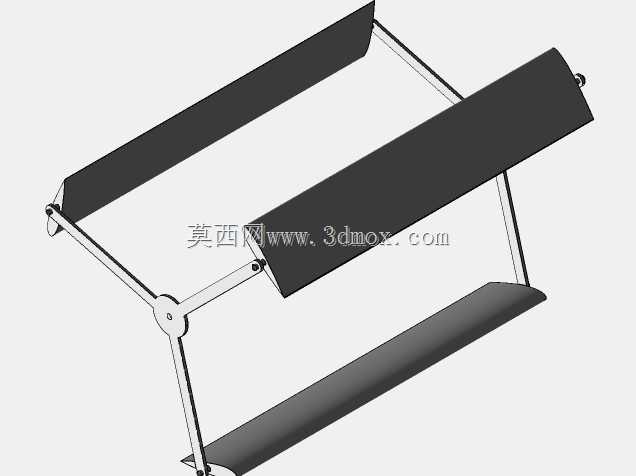

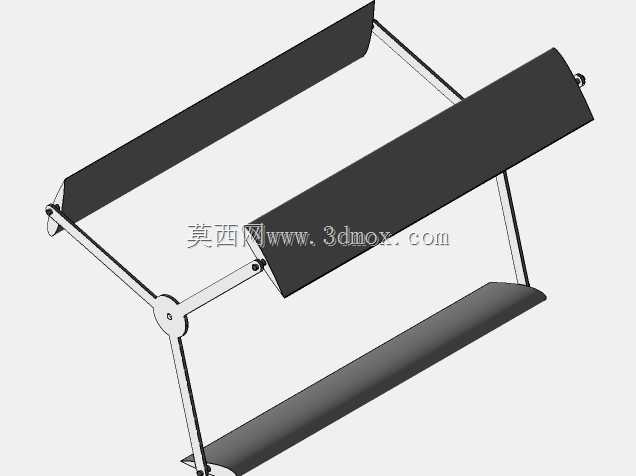

采用NACA0018翼型的三叶片垂直轴风轮结构

　　这款垂直轴风轮采用NACA0018翼型作为叶片截面构型，三叶片均布的支撑布局，核心适配分布式离网供电场景下的小型风能捕获需求，常见于牧区户用供电、海岛监测基站补能、城市路灯配套风电模块、野外环境监测点位的独立供电单元，这类场景普遍存在风向多变、安装空间受限、运维频次低的特点，垂直轴结构无需对风机构的设计恰好匹配这类使用需求，相比水平轴风轮，它在紊流风场下的启动适应性更强，不会因为瞬时风向偏移出现功率大幅波动的问题。从结构设计逻辑来看，叶片与中心转轴之间采用对称式双横臂支撑结构，每片叶片的上下两端分别通过连接臂与中心回转座铰接，支撑臂采用等截面矩形杆件，在保证抗弯刚度的同时尽可能降低自身迎风阻力，避免支撑结构额外消耗风能。

　　叶片本身采用等弦长设计，沿展向无扭转，这种设计一方面降低了叶片成型的加工难度，不管是采用玻璃钢模压还是铝合金折弯加工，都能保证较高的成型一致性，另一方面三叶片120度均布的布局，能让风轮在整周回转过程中保持转矩输出的均匀性，减少输出轴的脉动载荷，降低后续传动机构的疲劳损耗。安装边界方面，该风轮的中心回转座预留标准轴连接接口，可直接匹配常规小型永磁发电机的输入轴径，支撑臂的展开半径控制在小型风电安装的常规尺寸区间，安装时无需额外搭建超高塔架，在3-5米的安装高度下即可捕获足够的来流风速，整体结构的重心集中在回转轴线上，运行时的动平衡调校难度更低，适合小批量生产后的现场快速装配。从气动设计角度，

　　选用NACA0018翼型是因为该翼型在低雷诺数区间下的升阻比表现稳定，在风速3m/s左右即可带动风轮启动，不会出现低风速下无法自启的问题，同时18%的相对厚度让叶片自身的结构强度更有保障，在遭遇极端强风时，叶片的抗弯抗扭性能更优，不需要额外增加过多的内部加强筋就能满足结构强度要求，能有效控制整体重量。风轮的回转支撑部位采用简单的铰接结构，连接臂与叶片的固定点设置在叶片弦长的气动中心位置，尽可能降低气动载荷对连接部位的附加弯矩，减少连接螺栓的交变载荷，延长结构的疲劳寿命。实际运行过程中，三叶片的结构在任意风向下都有至少一片叶片处于做功区间，不存在启动死点，即使在城市建筑周边的紊流风场中，也能保持相对平稳的转速输出，

　　不会出现水平轴风轮常见的偏航滞后导致的功率损失。整体结构没有复杂的变桨、偏航机构，运动部件仅为中心回转副，日常运维只需要定期检查回转部位的润滑状态即可，非常适合无人值守的长期运行场景，叶片的平直构型也让表面清洁、冬季除冰等维护操作更加简便，不需要复杂的作业设备就能完成日常养护。
