五度攻角垂直轴风力机翼型结构设计

　　做垂直轴风力机结构设计的同行大多清楚，翼型攻角的选取直接决定整机的风能捕获效率，尤其是小功率离网型垂直轴机组，翼型参数的微调往往能带来启动风速、额定功率输出的明显差异。这套翼型结构针对低风速区域的分布式发电场景设计，常见于牧区户用供电、海岛监测设备供电、城市路灯配套离网发电这类场景，这类场景的共性是平均风速不高、风向变化频繁，不需要复杂的偏航机构就能稳定捕获风能，垂直轴结构的先天适配性本身就优于水平轴机组。

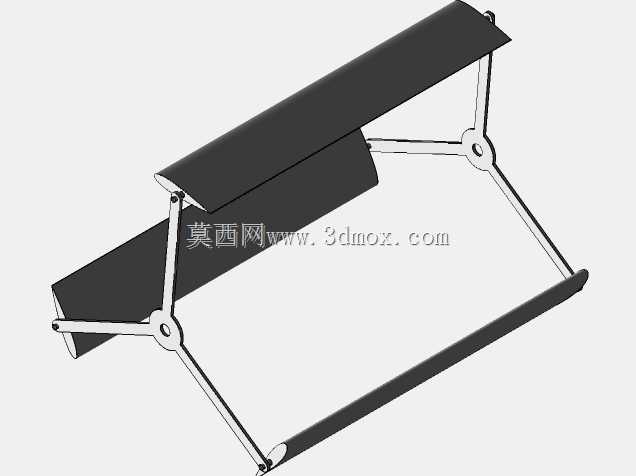

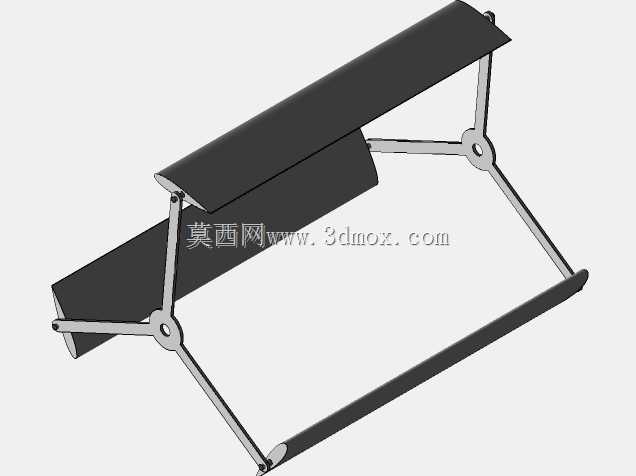

　　从功能特性上看，这套翼型采用5度固定攻角设计，避开了低风速下翼型易出现的流动分离区间，在3m/s左右的启动风速下就能产生足够的启动力矩，不需要额外加装启动辅助结构。翼型截面沿用NACA0021对称翼型的基础型线，对称翼型的优势在于正反风向来流时的气动特性一致，垂直轴风轮旋转过程中，叶片在迎风侧和背风侧的受力过渡更平顺，能有效降低风轮旋转过程中的扭矩波动，减少后续传动链的疲劳载荷。支撑结构采用双平行四边形连杆布局，三个铰接支点的位置经过力学校核，既保证叶片在旋转过程中始终保持固定攻角，不会因为离心力、气动载荷出现角度偏移，又能将叶片的受力均匀传递到中心转轴，避免单支撑结构带来的叶片根部应力集中问题。

　　设计过程中首先要考虑的是安装边界的适配性，这类小功率垂直轴风轮的安装场景大多是杆状支撑，比如路灯杆、监控立杆，中心转轴的安装法兰尺寸要匹配常规60mm-110mm直径的立杆顶部安装座，整体风轮的旋转直径控制在1.2m-1.8m区间，高度控制在1m-1.5m区间，既不会因为尺寸过大导致立杆风载荷超标，也能保证足够的扫风面积满足100W-300W的功率输出需求。叶片本身采用薄壁空心结构设计，壁厚根据材料不同做适配，如果采用玻璃钢模压成型，壁厚控制在2mm-3mm就能满足强度要求，如果采用铝合金挤压成型，壁厚可以控制在1.5mm-2mm，在保证结构刚度的前提下尽可能降低叶片自重，减少风轮的转动惯量，提升低风速下的响应速度。

　　很多新手做垂直轴风轮设计时容易忽略翼型攻角和支撑结构的干涉问题，这套结构在设计时特意将支撑臂的安装位置设置在叶片弦长的30%位置，也就是翼型的气动中心附近，这个位置安装支撑件对翼型表面流场的干扰最小，不会因为支撑臂的存在导致翼型表面提前出现气流分离。铰接点的轴承选用免维护的深沟球轴承，配合防尘密封圈，能适应户外沙尘、高湿度的使用环境，减少后期运维的工作量。叶片两端做了切角修型，降低叶尖涡带来的气动损失，叶尖涡是垂直轴风轮能量损失的重要来源，适当的叶尖修型能提升3%-5%左右的风能利用效率，对于小功率机组来说，这个效率提升已经能覆盖大部分弱风场景下的供电缺口。

　　从实际应用的角度出发，这套翼型结构不需要复杂的变桨机构，固定攻角的设计让整体结构的可靠性大幅提升，在沿海高盐雾、西北高沙尘的恶劣环境下，活动部件越少，设备的无故障运行时间就越长。结构设计时所有的连接位置都做了等强度校核，在12级强风的极端工况下，叶片的最大应力低于材料屈服强度的60%，支撑臂的变形量控制在长度的1/500以内，不会出现叶片碰擦、结构失稳的问题。另外，整体结构的装配逻辑采用模块化设计，叶片、支撑臂、中心转轴都可以单独拆分，运输过程中可以拆解为扁平包装，降低运输成本，现场安装只需要通过螺栓铰接固定，不需要专用的工装设备，两名作业人员半小时内就能完成整机组装，非常适合分布式场景下的快速部署。
