工业通风除尘用变径金属板吸集风罩结构

　　该吸集风罩主要应用于工业车间局部排风除尘、油雾收集系统的末端捕集环节，常见于机械加工工位焊接烟尘捕集、机床切削油雾收集、工业厨房油烟预处理、实验室通风排气等场景，作为风路系统最前端的捕集部件，直接决定了局部排风系统的捕集效率，是整个通风除尘系统中影响实际使用效果的核心非标准构件。

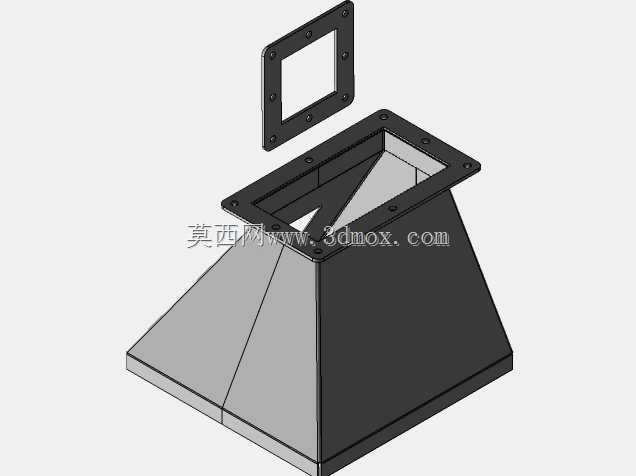

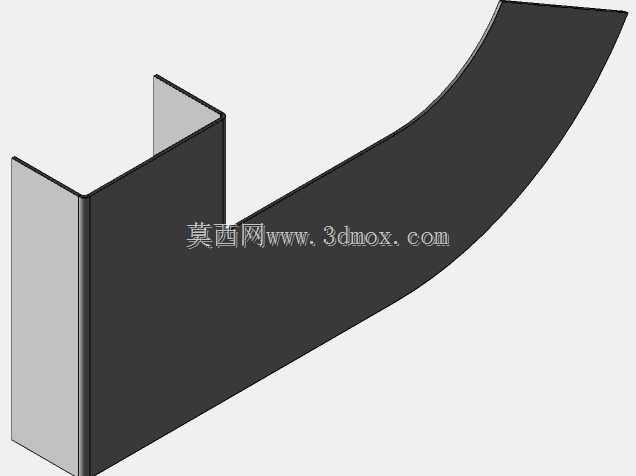

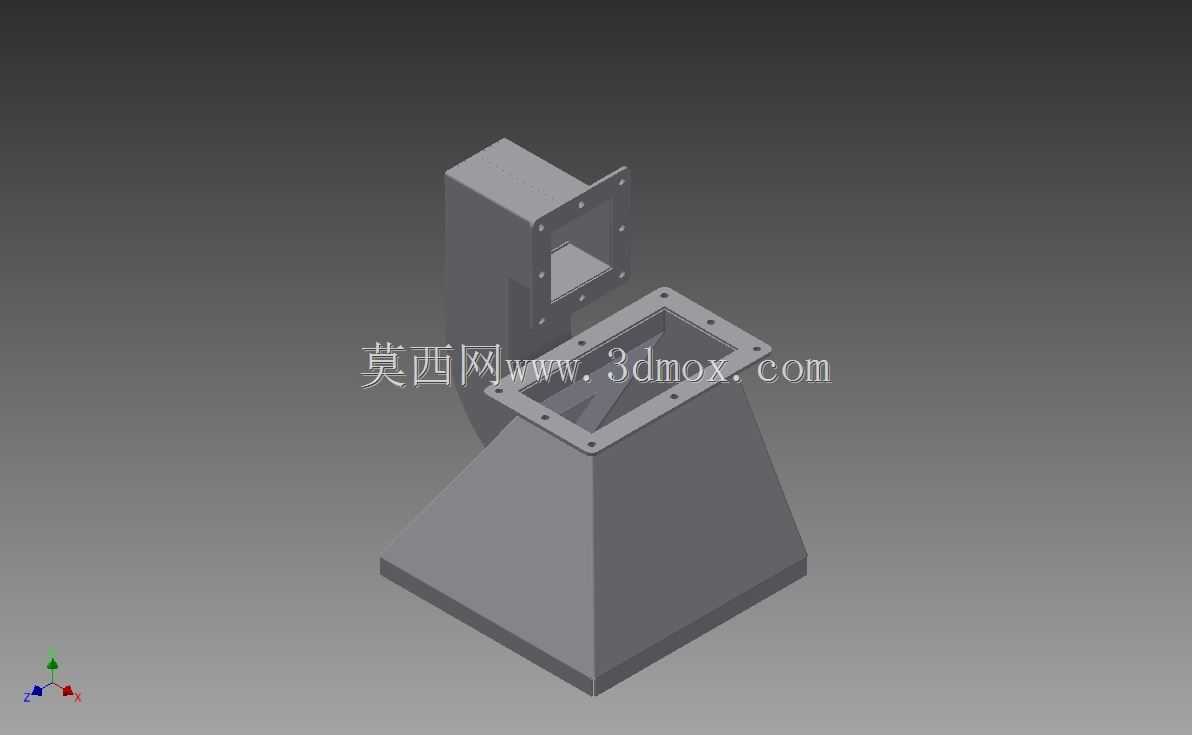

　　从结构功能来看，该构件采用天圆地方式变径结构设计，下部为大尺寸方形敞口进风端，上部通过90度弯折段连接方形法兰接口，可直接对接同规格的矩形通风管道。大敞口的设计能够覆盖更大的污染物扩散范围，在敞口面形成均匀的负压捕集面，避免局部风速过高导致的能耗浪费，同时也防止风速过低造成的污染物逃逸。弯折段采用圆弧过渡而非直角折弯，能够有效降低风路内部的局部阻力损失，减少风机的运行负载，避免直角拐角处形成涡流造成的粉尘、油雾沉积堵塞问题。上部的法兰接口周边预留了均匀分布的螺栓安装孔，可通过螺栓配合密封垫片与后端风管实现刚性密封连接，安装后无漏风缝隙，保证整个风路的负压稳定性。

　　设计过程中首先需要匹配后端风管的额定风量，根据捕集点的污染物扩散速度确定敞口端的控制风速，通常针对焊接烟尘控制风速取0.5-1.0m/s，针对油雾收集取1.0-1.5m/s，以此反推敞口端的截面尺寸，再结合安装空间的边界限制确定变径段的锥度，锥度控制在30度以内可保证风路内气流平稳过渡，避免锥度过大造成的边壁气流脱离。整个构件采用金属薄板折弯焊接成型，板材厚度根据风路系统的运行负压选择，常规低压通风场景选用1.0-1.5mm厚冷轧钢板即可满足刚度要求，若应用于有腐蚀性的油雾收集场景可替换为镀锌钢板或者不锈钢板材，焊接处需做打磨平整处理，内部焊缝需做密封处理，防止漏风。

　　安装边界方面，该吸风罩的侧面带有独立的安装固定支架，支架上预留了安装孔位，可直接通过膨胀螺栓固定在墙面或者设备侧壁上，无需额外制作支撑吊架，安装时需保证敞口端距离污染物产生点的距离控制在敞口边长的0.5倍以内，距离过远会大幅降低捕集效率。安装完成后需检查法兰连接处的密封性，可通过风速仪检测敞口面的风速分布，确保整个捕集面无风速死角。日常维护过程中可定期拆卸法兰连接螺栓，清理罩体内壁沉积的油泥或者粉尘，避免长期堆积造成的风路截面缩小、阻力升高问题。

　　相较于市面上常见的直筒式吸风罩，这种带90度转向的变径结构更适合安装空间受限的工位，不需要额外加装弯头即可实现水平方向风管对接，减少了风路的连接节点，降低了漏风风险。整个结构无活动部件，可靠性高，使用寿命长，只要板材厚度选择合理、焊接质量达标，可在常规工业环境下长期使用无需频繁更换。在进行三维建模过程中，需要重点关注法兰孔的位置度公差，确保与标准风管法兰的孔位完全匹配，折弯处的折弯半径需符合所选板材的最小折弯半径要求，避免折弯过程中出现板材开裂问题，焊接边需预留足够的焊接搭接余量，保证焊接连接强度。
