欧标长条多插孔桌面排插结构设计

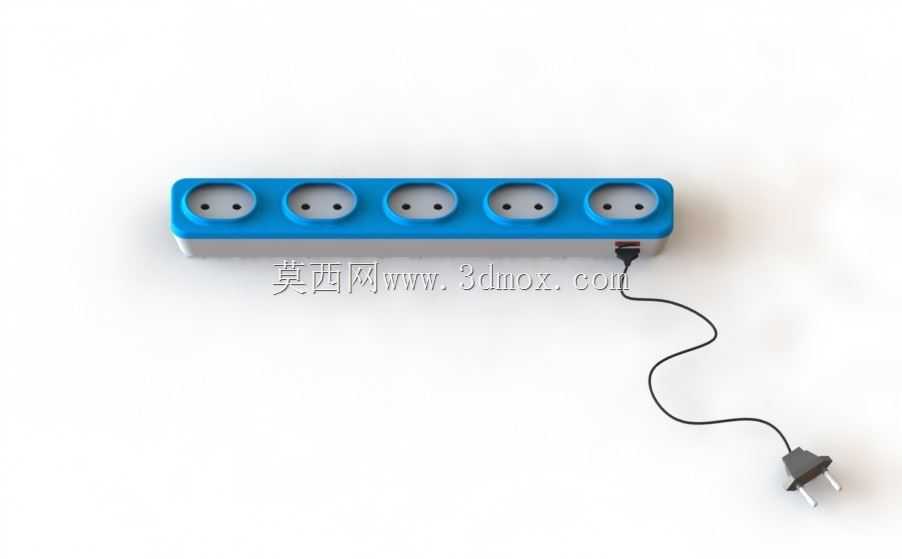

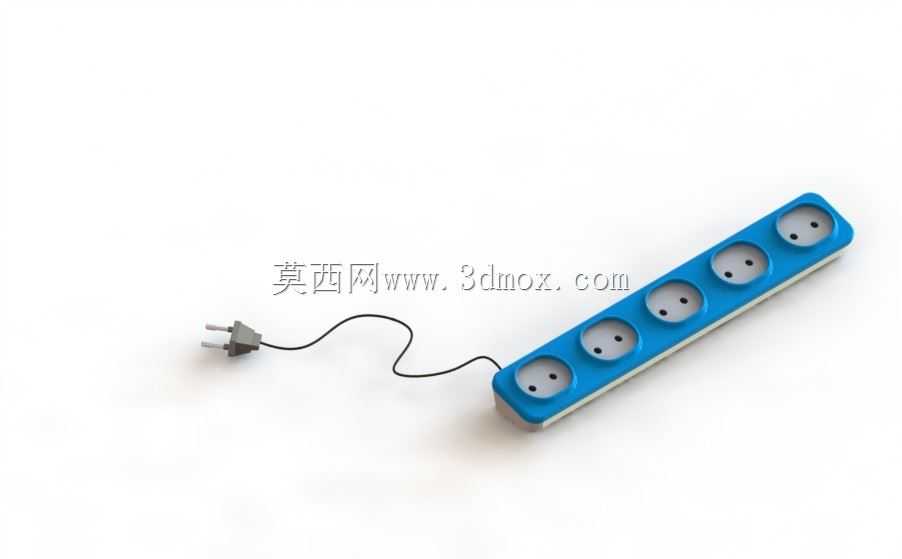

　　这款长条型多插孔排插的设计，首先锚定桌面紧凑供电场景的实际需求，针对办公桌面、工作台面多设备同时取电时传统排插插孔间距不足、插头互相干涉的痛点做了针对性优化。整体采用一字型长条形布局，沿长度方向等距排布五个欧标两孔插孔，插孔中心间距经过反复校核，既保证相邻插孔插入大体积电源适配器时不会出现互相遮挡的情况，也控制了整体壳体长度，避免占用过多桌面横向空间，适配常规桌面走线槽、显示器支架下方的预留安装间隙。

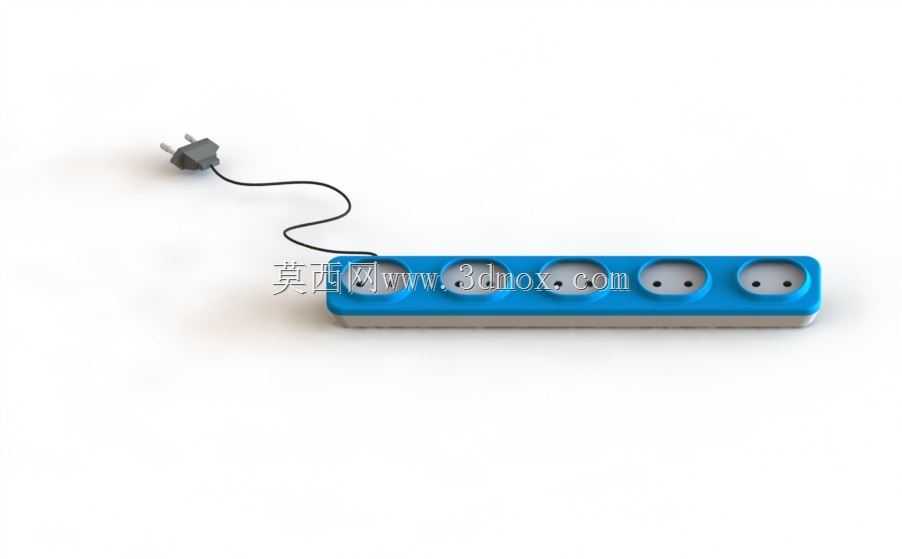

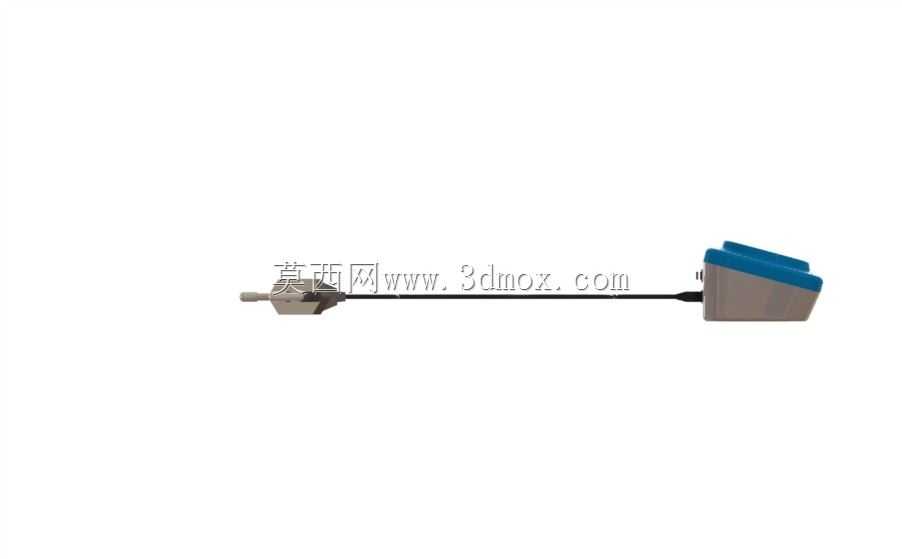

　　从功能特性来看，这款排插主打基础供电扩展，壳体采用上下扣合的装配结构，上盖为蓝色阻燃PC材质，下盖为浅灰色耐磨损ABS材质，两种材质的搭配既通过上盖的亮色区分插孔操作区域，也利用下盖的高耐磨特性应对桌面频繁挪动带来的摩擦损耗。插孔内部采用一体化铜条冲压结构，摒弃传统导线焊接的连接方式，降低接触电阻的同时提升长期插拔后的结构可靠性，铜条厚度选取0.6mm的锡磷青铜材质，兼顾导电性能与插拔弹性，单孔可承受16A额定电流下的长期温升要求，适配欧标区域的民用供电规范。进线端采用侧出式线尾结构，电源线从排插长度方向的一端引出，出线位置做了防弯折应力槽设计，可避免日常使用中反复弯折导致的线芯断裂问题，电源线与壳体内部的连接位置设置压线码，通过螺丝锁紧线皮，防止外力拉扯时接线端子松脱。

　　设计过程中优先考虑安装与使用的边界条件，排插整体厚度控制在22mm以内，可轻松塞入桌面与墙面之间的狭窄缝隙，底部预留四个圆形防滑胶垫的安装位，胶垫突出壳体底面1mm，放置在光滑桌面时不会出现滑动，同时垫高壳体避免桌面泼溅的液体直接接触壳体接缝。插孔的防护门结构采用独立弹簧驱动的单极保护设计，只有当欧标插头的两个插脚同时以对应力度插入时才会导通内部铜件，单极插入时防护门处于锁止状态，避免异物误插入带来的触电风险，防护门的插拔力经过调校，单孔插拔力控制在30N-50N区间，既保证插头插入后接触可靠不会松脱，也不会出现插拔过于费力的情况。

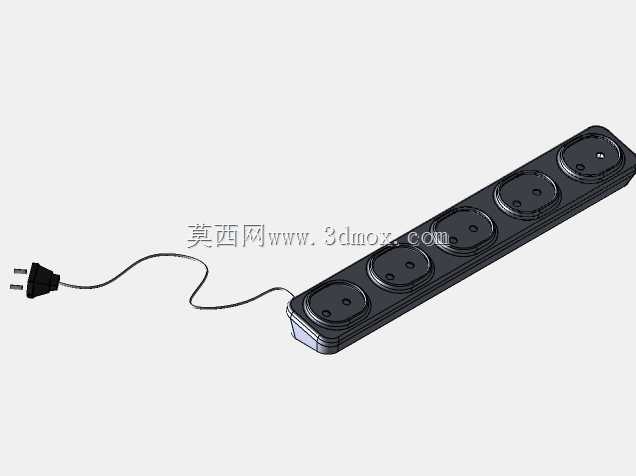

　　从结构建模的角度来看，这款排插的壳体分型面沿长度方向的中部分布，扣合位置设置均匀分布的卡扣与定位柱，装配时先将内部铜条组件、防护门组件依次卡入下盖的定位槽内，再扣合上盖通过底部两颗自攻螺丝锁紧，整体装配流程无需复杂工装，适合批量注塑生产。壳体边缘做了R2mm的圆角过渡，没有尖锐棱角，日常挪动和使用时不会刮擦桌面或者划伤手部。进线口的位置设置了线缆固定的橡胶护套，护套与壳体采用过盈配合，既可以密封壳体进线位置的缝隙，也能对线缆起到辅助固定的作用。

　　实际应用中，这款排插可满足桌面电脑、显示器、台灯、手机充电器、小型桌面设备的同时供电需求，长条型的布局可以顺着桌面边缘摆放，不会像方形排插那样突出桌面占用操作空间，五个插孔的配置刚好覆盖普通办公桌面的常规取电需求，不会出现插孔冗余过多导致的体积浪费，也不会因为插孔数量不足需要额外扩展。设计时充分考虑了不同使用场景的适配性，既可以平放在桌面使用，也可以通过背部预留的挂孔固定在墙面、桌板下方的位置，挂孔采用葫芦型设计，安装时只需将螺丝固定在墙面，对准挂孔卡入即可完成固定，拆卸也十分方便。

　　内部铜条的排布采用平行等距的布局，相邻插孔的铜条之间设置绝缘隔离筋，避免长期使用后铜条移位导致的短路风险，隔离筋与下盖壳体一体注塑成型，无需额外装配绝缘件，降低生产装配的复杂度。壳体表面做了细晒纹处理，不会残留明显的指纹和划痕，长期使用后依然能保持整洁的外观，上盖的插孔位置做了下沉0.5mm的导向槽，插头插入时可以顺着导向槽滑入插孔，无需刻意对准，提升盲插时的操作便利性。
