带滚轮调节结构的立式导向传动组件

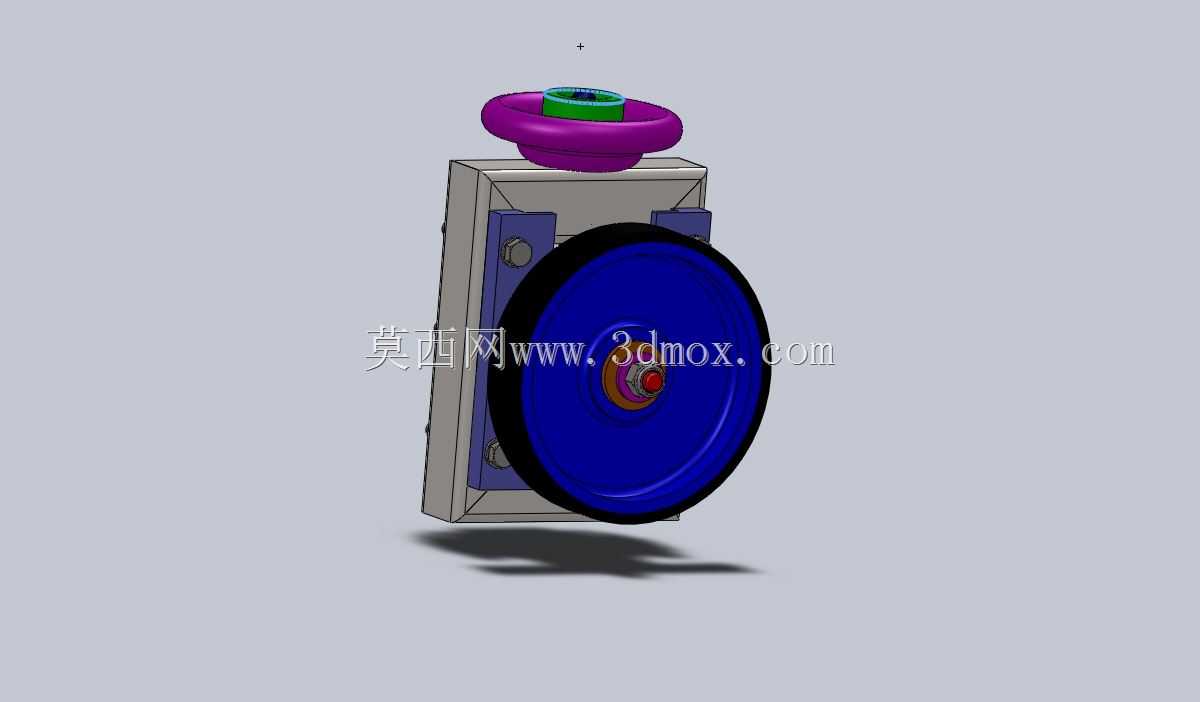

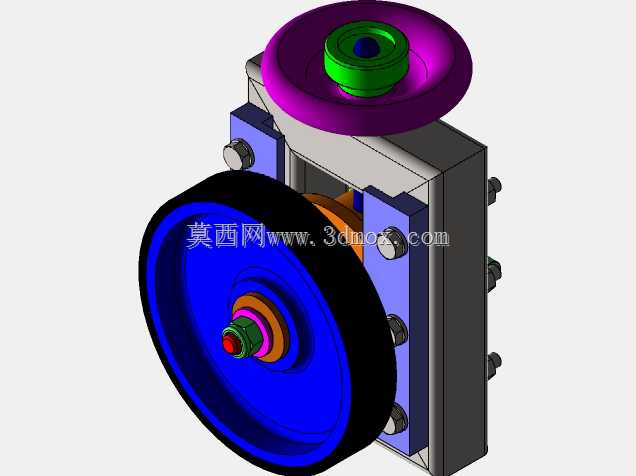

　　该结构件常见于小型输送线的侧边导向限位单元、非标自动化设备的张紧调节模块，也可作为教学实训场景下的机械传动演示构件，在轻工包装、电子元器件组装生产线的辅助定位工位应用较多，核心作用是为移动中的带状、条状物料提供侧向导向支撑，同时通过顶部的调节旋钮调整滚轮的压紧力度，避免物料输送过程中出现跑偏、松垮的问题。从结构设计逻辑来看，主体采用立式矩形安装基座作为承载核心，基座侧面预留了两组螺栓安装孔位，可直接通过内六角螺栓固定在设备的铝型材框架或者钢板安装面上，安装孔采用长圆孔设计，预留了20mm的前后位置调整余量，方便现场安装时微调滚轮与物料的接触间隙，不需要重新打孔对位，适配现场安装的公差偏差。基座正面的蓝色安装板为滚轮的承载支架，

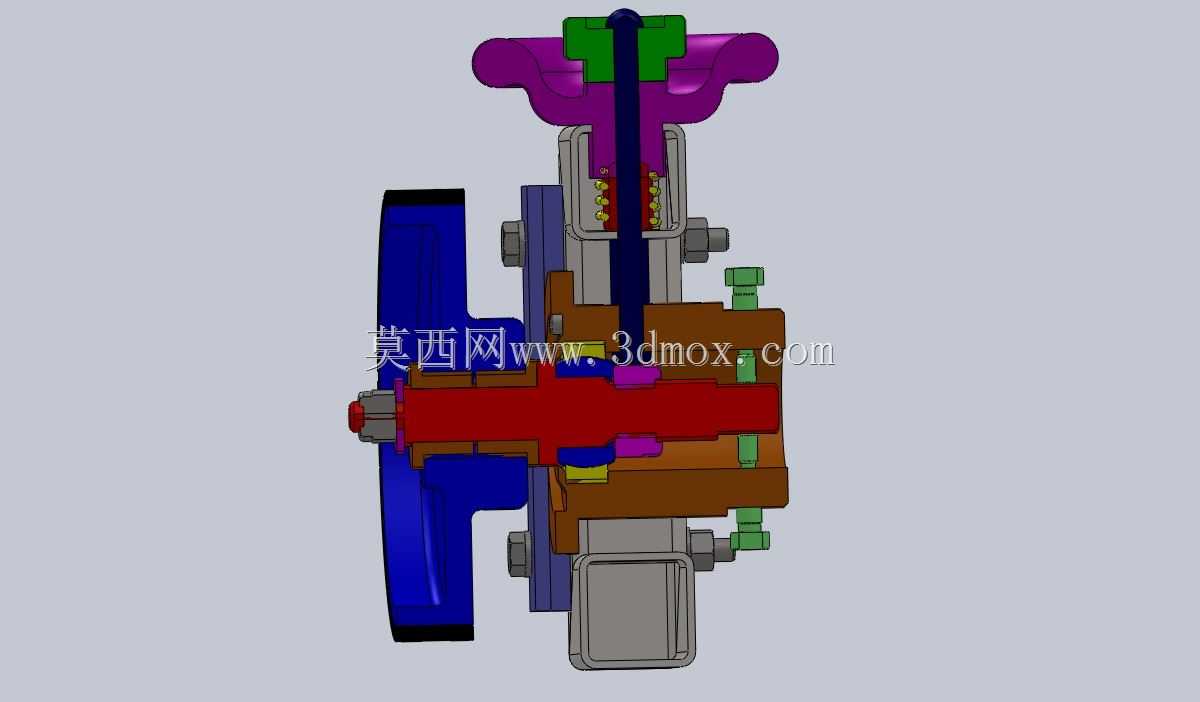

　　支架与基座之间设置了滑动导向槽，顶部的紫色手轮通过梯形螺纹副与支架连接，转动手轮时即可带动支架沿导向槽上下移动，从而调整滚轮的伸出高度，梯形螺纹具备自锁特性，调整到目标位置后不需要额外增加锁止结构即可保持位置稳定，避免设备运行过程中滚轮位置出现偏移。滚轮部分采用深蓝色包胶结构设计，轮芯为硬质工程塑料材质，外层包裹3mm厚的聚氨酯胶层，接触物料时不会刮伤工件表面，同时具备一定的缓冲能力，滚轮中心采用深沟球轴承作为转动支撑，转动阻力小，长时间高速运行下也不会出现卡顿、异响的问题，滚轮直径设计为120mm，宽度为30mm，可适配宽度在25mm以内的带状物料导向需求。顶部的调节手轮采用防滑外缘结构，手轮中心设置了绿色的位置标识环，

　　可配合基座上的刻度线直观读取调整的位移量，调整精度可控制在0.5mm以内，满足精细化调节的使用需求。整个组件的外形尺寸控制在长150mm、宽80mm、高220mm的范围内，安装时需要预留的操作空间为基座外侧100mm以上，保证手轮转动时不会与周边其他构件发生干涉，整体结构没有复杂的异形曲面，所有零部件均采用常见的标准件与机加工件组合，加工难度低，后期维护更换配件时不需要定制特殊零件，滚轮磨损后只需要拆下中心轴的锁紧卡簧即可快速更换，维护成本较低。在实际选型应用时，该组件可承受的侧向压紧力不超过50N，适合轻载导向场景使用，如果应用在负载更大的工况下，可将基座板材厚度从5mm增加到8mm，同时更换更大规格的连接螺栓与轴承，

　　即可提升整体的承载能力，结构的拓展性较强。建模过程中所有配合面均按照实际加工公差设置，滑动配合面预留了0.1mm的间隙，螺纹连接部分按照标准牙型建模，装配关系完全还原实际装配流程，可直接用于工程出图、装配模拟以及3D打印样件验证，不需要额外调整配合尺寸。
