手摇式层叠凸轮波浪联动演示装置

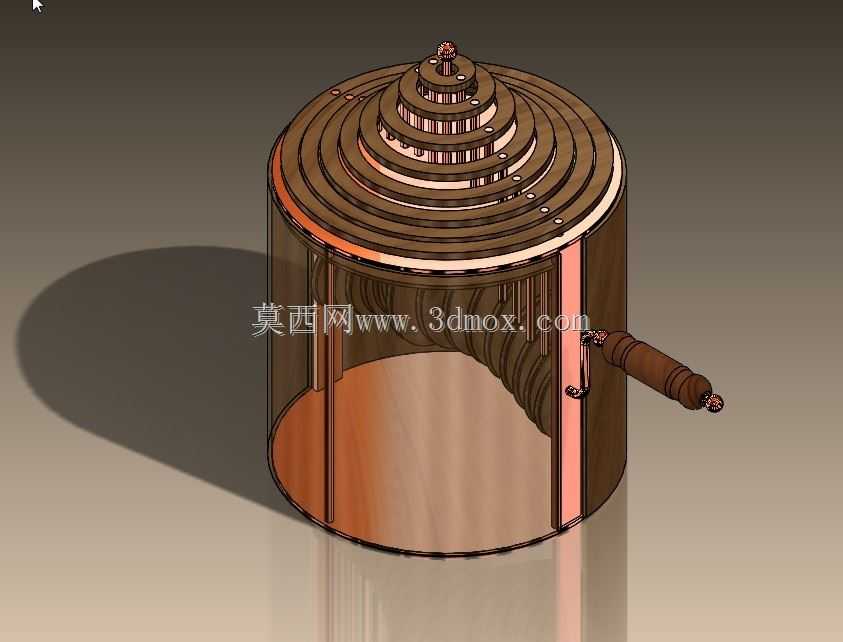

　　这套手摇驱动的层叠凸轮联动结构，最初的设计出发点是做机械原理可视化演示载体，日常多用于职业院校机械基础课程的课堂展示、青少年科创活动的机械原理科普，也可作为桌面创意机械摆件，帮结构设计新人直观理解凸轮轮廓与从动件运动轨迹的对应关系。整个装置采用同轴层叠的布置逻辑，核心传动部分全部集成在圆柱形透明筒身内部，外层透明壳体既作为内部传动组件的防护结构，也能让观察者清晰看到每一层凸轮的运动状态，筒身外径控制在120mm左右，整体高度150mm，手摇柄伸出筒身侧壁的长度为45mm，放置在桌面时不会占用过多空间，底部做了平整的支撑面，不需要额外安装固定即可稳定操作，筒身侧壁预留的手摇柄安装孔位公差控制在H7级别，保证摇柄转动时无卡滞、

　　无径向窜动。驱动端采用侧置手摇柄输入，摇柄表面做了防滑纹理处理，转动时的输入扭矩通过侧壁的小齿轮组传递到中心主轴，中心主轴上依次叠装了多片不同轮廓的盘形凸轮，每一片凸轮的轮廓曲线都经过逐点计算，相邻凸轮的轮廓相位差按照正弦波的周期规律依次偏移，当主轴带动所有凸轮同步旋转时，每一层凸轮对应的顶杆会按照预设的行程做上下往复运动，所有顶杆的运动轨迹叠加之后，就会在装置顶部形成连续起伏的波浪形态，直观展现出旋转运动转化为线性往复运动的过程，也能体现出多组从动件相位差配合形成的联动视觉效果。设计过程中特意将每一层凸轮的升程、回程段曲线做了平滑过渡处理，避免从动件运动时出现刚性冲击，所有凸轮片的厚度统一为3mm，层与层之间预留0.5mm的间隙，

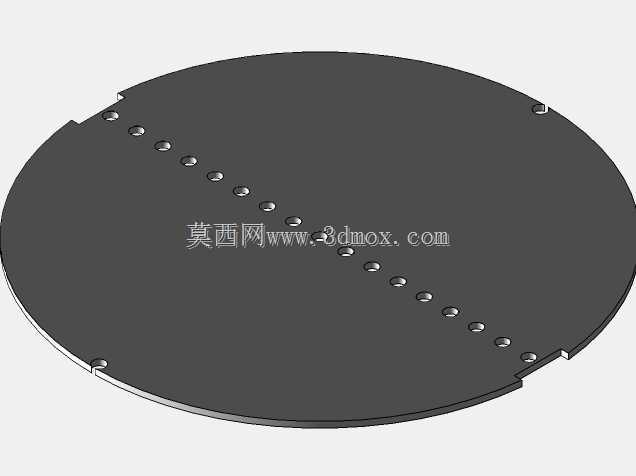

　　防止转动时相邻凸轮片发生摩擦干涉，顶杆与顶部导向孔的配合采用间隙配合，既保证顶杆上下滑动顺畅，也不会出现倾斜卡滞的问题。顶部的层叠导向结构和中心主轴同轴度公差控制在0.02mm以内，保证所有顶杆的运动方向都垂直于凸轮安装平面，不会出现偏磨情况。筒身采用透明材质制作时，要注意内壁和凸轮组件之间预留2mm的安全间隙，避免转动过程中凸轮边缘剐蹭筒体内壁，手摇柄的转轴位置做了限位台阶，防止摇柄轴向窜动影响输入稳定性。这套结构没有复杂的电控组件，纯机械传动的可靠性很高，日常维护只需要定期在凸轮和顶杆的接触位置、齿轮啮合位置涂抹少量润滑脂即可长期使用，除了作为教学演示道具之外，也可以拓展为创意互动装置的核心执行机构，通过调整凸轮的轮廓曲线、

　　改变层间相位差，就能实现不同的顶部起伏形态，适配不同的展示场景需求，比如调整凸轮升程可以改变波浪的起伏高度，调整凸轮数量可以改变波浪的密度，调整摇柄的齿轮传动比可以改变波浪运动的速度，整体结构的拓展性很强，对于刚接触凸轮机构设计的从业者来说，也可以通过这套结构的建模过程，练习盘形凸轮轮廓曲线的绘制、层叠装配的公差配合、多组件干涉检查等基础建模技能，理解机械结构中相位配合对整体运动效果的影响。
