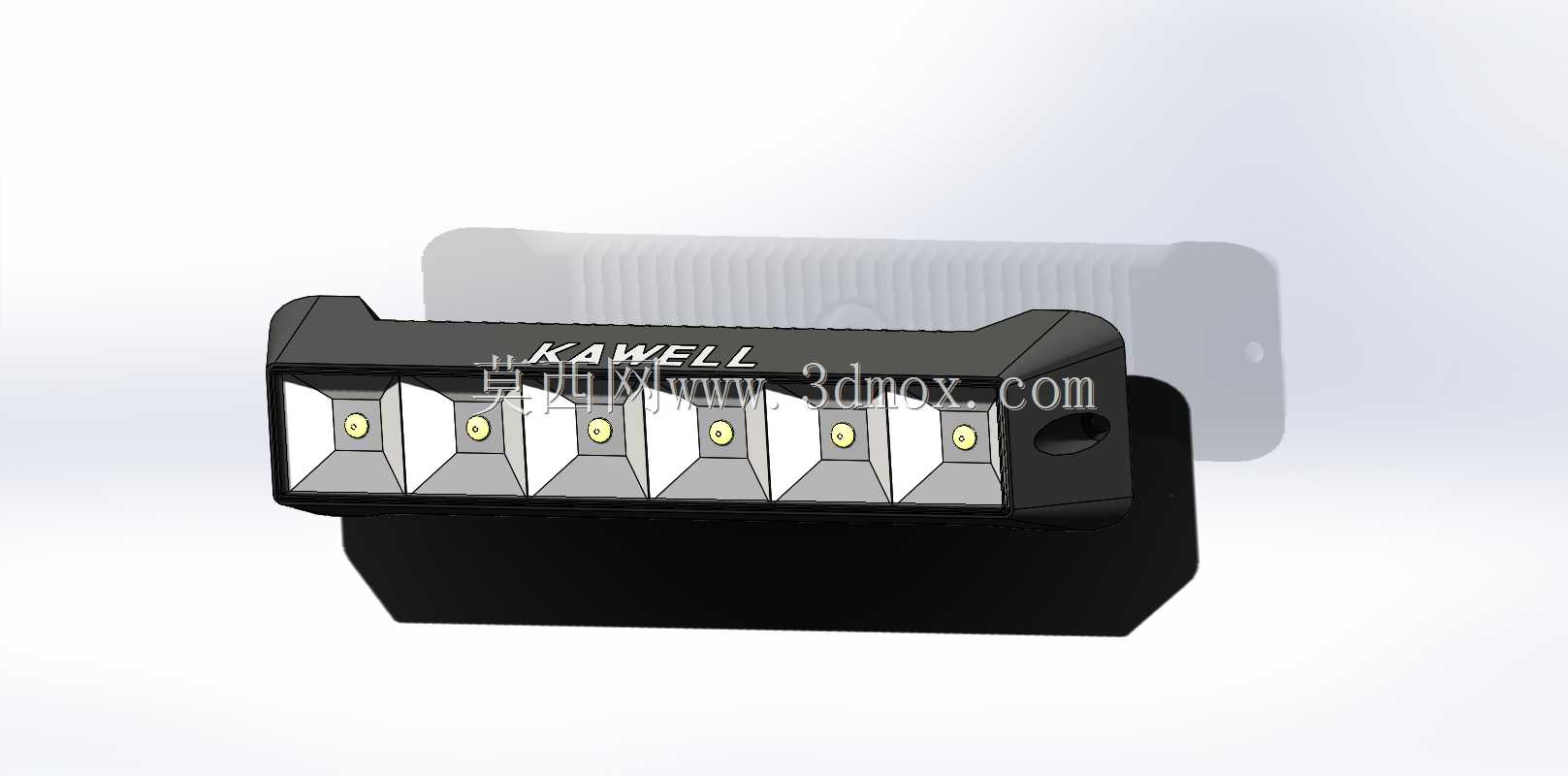

KAWELL长条LED工作照明灯三维结构

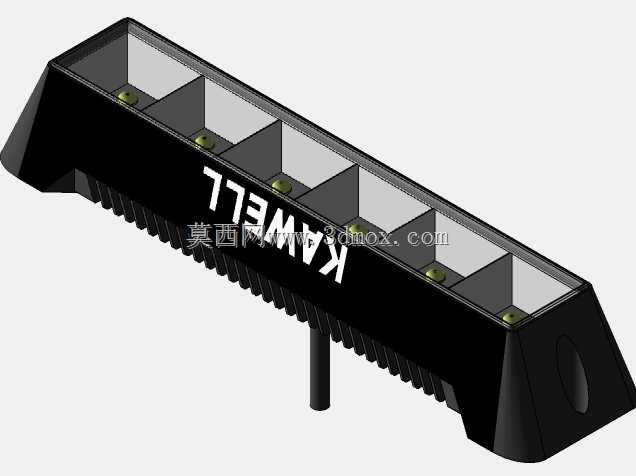

　　这款长条型照明灯具的三维结构，还原了市面常见的条形工作灯的完整装配关系，从结构设计角度看，这类灯具常被用于设备工位局部照明、户外作业辅助照明、改装车辆外置辅助照明等场景，核心作用是在有限安装空间内提供长条形的均匀光照覆盖，相比点光源能减少局部阴影，适配长条形作业区域的照明需求。从结构组成来看，主体采用黑色硬质壳体作为承载基础，壳体内部做了分仓式的灯珠安装位设计，每个独立仓室对应一颗LED灯珠的安装位置，仓室之间的隔挡既可以起到光线分隔、减少相邻灯珠串光的作用，也能作为壳体的加强筋提升整体结构强度，避免长条形壳体在安装、使用过程中出现弯折变形。灯珠安装位预留了螺丝固定孔位，对应每颗灯珠的锁紧固定，保证灯珠与壳体之间的连接可靠性，

　　同时壳体背部设计了整排的散热齿结构，这部分结构是针对LED工作时的发热问题做的设计，通过增大壳体与空气的接触面积，把灯珠工作产生的热量快速传导散发，避免灯珠长时间高温工作出现光衰过快、寿命缩短的问题。灯具的透光面采用平面透明罩设计，透明罩与壳体之间做了嵌入式的安装槽位，装配时可以在槽位内加装密封胶条，实现壳体与透明罩之间的防水防尘密封，适配户外、车间多尘多水的使用场景，满足复杂工况下的使用要求。安装结构上，灯具底部预留了立式安装杆的连接位，安装杆与壳体之间可以做角度调整结构，方便使用时根据实际照射需求调整灯具的俯仰角度，适配不同安装位置的照射方向调整需求；壳体两端做了封端结构，封端上预留了走线孔位，方便内部灯珠的供电线路引出，

　　同时封端与主壳体之间同样可以做密封处理，保证整体的防护性能。从安装边界来看，这款灯具属于长条形窄体结构，横向长度远大于宽度与厚度，安装时占用的纵向空间较小，适合安装在设备横梁、车架侧边、工作台边缘等狭长的安装位置，不需要占用过大的安装空间，同时壳体本身的结构强度足够，不需要额外加装加强支架就可以满足常规使用的强度要求。设计过程中针对这类灯具的常见使用痛点做了结构适配，比如考虑到户外使用的磕碰问题，壳体边角做了斜切过渡处理，避免尖锐边角在安装、使用过程中出现磕碰损坏，也能减少安装时对操作人员的剐蹭风险；内部的分仓结构除了隔光和加强作用，也能在单颗灯珠出现故障时，减少故障对相邻灯珠的影响，方便后期的维护更换。从实际使用的适配性来看，

　　这类条形工作灯的光照覆盖范围是沿长度方向延伸的扇形区域，安装时只要调整好俯仰角度，就可以覆盖整个长条形的作业面，比如机床工作台的全长照明、越野车前部的远距离铺路照明、检修工位的长条区域照明都可以适配，相比同功率的点光源灯具，不需要额外加装反光杯调整光路，依靠自身的长条形灯珠排布就可以实现均匀的长区域光照，结构上更加简洁可靠，减少了额外零件带来的故障点。整个三维结构完整还原了从壳体、灯珠安装位、散热结构、密封槽、安装接口到端盖的全部细节，每个装配位的连接关系都做了准确的还原，能够直接用于这类灯具的结构参考、改装设计或者配套安装支架的设计工作，结构上没有冗余的设计，所有结构特征都对应实际的功能需求，没有为了外观做多余的造型处理，完全偏向实用化的工业产品设计逻辑，符合这类工装照明产品的设计特点。
