迷你铣床用MT2尾座顶尖支撑组件

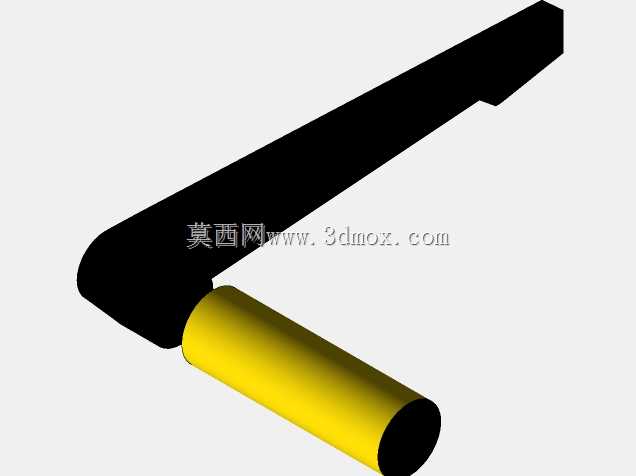

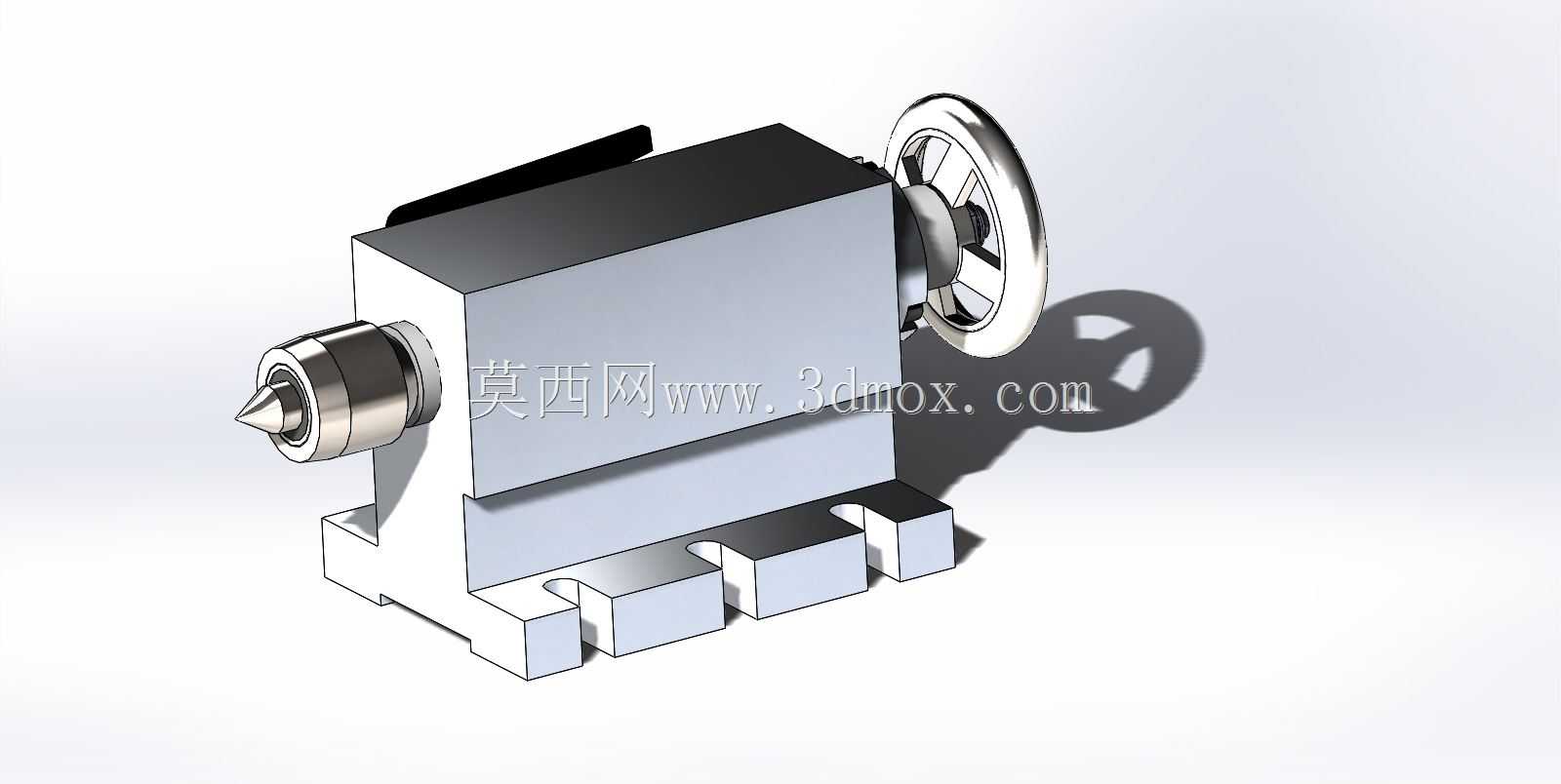

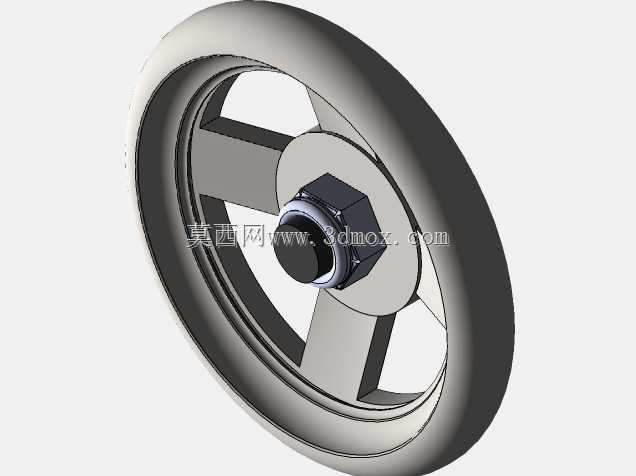

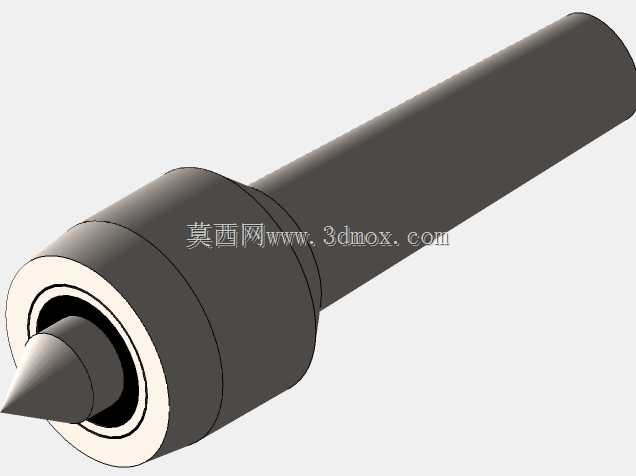

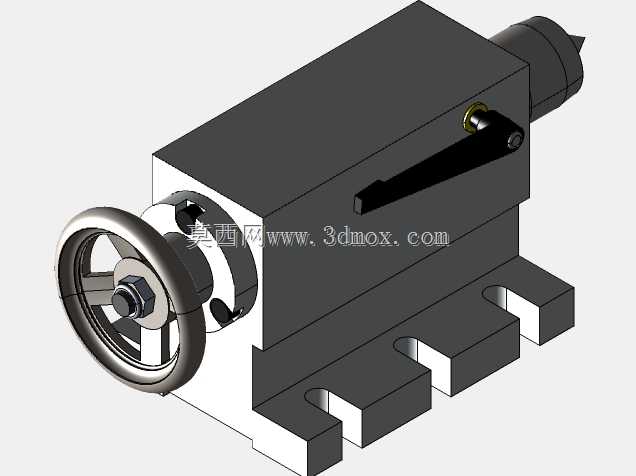

该尾座支撑组件主要适配小型桌面级铣床、DIY改装CNC设备的第四轴加装场景，多用于小型零件加工过程中的长轴类工件回转支撑，能够在铣削、磨削、轻量钻削工序中抵消工件悬臂加工产生的径向跳动，避免长轴工件因切削受力出现弯曲变形，大幅提升细长零件加工的同轴度与尺寸稳定性。组件核心采用MT2规格莫氏锥孔作为顶尖安装接口，配套带伸缩功能的活动顶尖，顶尖前端的锥尖可精准顶入工件端面的中心定位孔，实现工件的回转定心，顶尖的伸缩行程可适配不同长度的工件装夹需求，无需反复调整尾座整体安装位置即可完成工件的顶紧与松卸。组件侧面设置手轮调节机构，通过手轮的旋转可精准控制顶尖的伸出量，手轮自带锁紧结构，顶紧到位后可锁定顶尖位置，避免加工过程中顶尖出现退移导致工件装夹松动。组件底部采用与小型铣床工作台适配的梯形卡槽安装结构，可直接嵌入工作台的T型槽内，通过T型螺栓即可完成快速固定，安装基准面经过精密铣削加工，能够保证尾座安装后顶尖轴线与工作台面、主轴轴线保持高度同轴，无需额外复杂校准即可投入使用。设计过程中针对小型设备的安装空间做了紧凑化处理，整体外形方正小巧，不会占用过多工作台加工行程，同时壳体采用一体式铸铁结构设计，具备足够的刚性储备，能够承受小型加工场景下的常规切削载荷，不会因受力出现结构形变。组件还预留了安装板与螺栓检修孔位，用户可根据自身设备的实际安装需求做小幅适配修改，无需对主体结构进行破坏性改动即可完成不同设备的适配安装，除了适配小型铣床外，也可用于小型仪表车床、DIY回转工作台的配套支撑，覆盖小尺寸零件加工、模型制作、教学实训等多种场景的轴类工件装夹需求，能够有效拓展小型加工设备的加工范围，解决小型设备无法稳定加工细长轴类零件的痛点。
