20英寸多辐条汽车轮辋带轮胎总成结构

项目分类:汽车类 发布时间:2022-07-30 ID:690883
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构
  • 20英寸多辐条汽车轮辋带轮胎总成结构

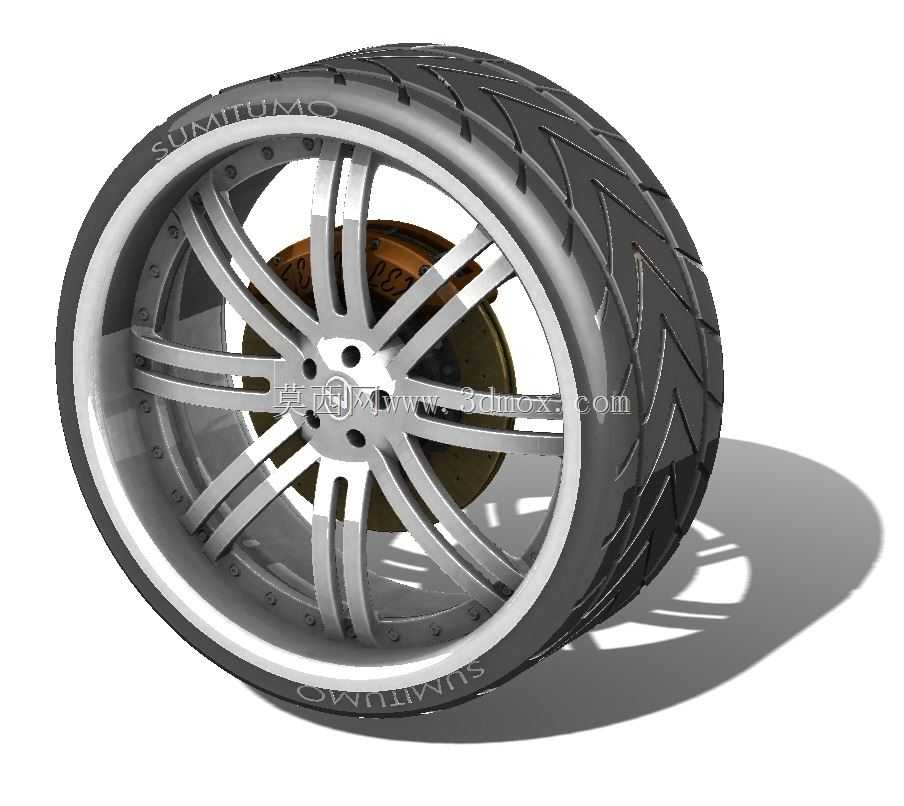

  日常做整车底盘行走系统匹配时,轮辋的参数校核是绕不开的环节,这套20英寸轮辋搭配轮胎的总成结构,刚好覆盖了民用改装乘用车型的轮端匹配需求,先从实际装车场景来说,这类大尺寸多辐条轮辋多用于中型、中大型SUV以及运动型轿车的改装与原配选型,轮端作为底盘和地面接触的核心承载部件,所有受力都要经过轮辋传递到悬架系统,所以设计阶段的边界校核容不得半点马虎。先看安装边界,20英寸的轮辋直径对应公制尺寸508mm,搭配的低扁平比轮胎总直径控制在680mm左右,轮辋的J值设定为8.5J,适配235到255宽度的轮胎,安装孔位采用常规的5孔布局,PCD参数匹配市面主流乘用车型的114.3mm孔距,中心孔直径预留了67.1mm的通用尺寸,

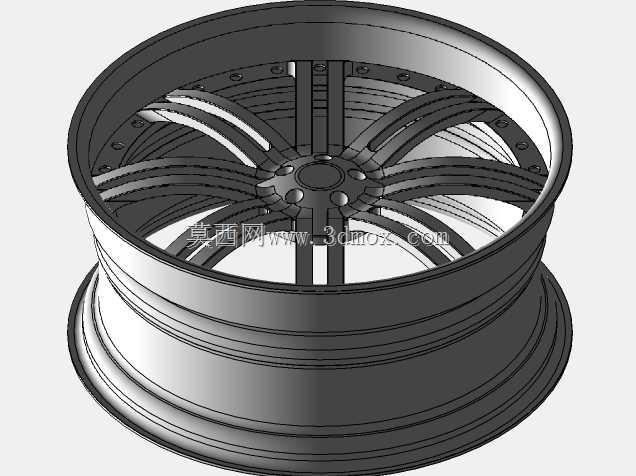

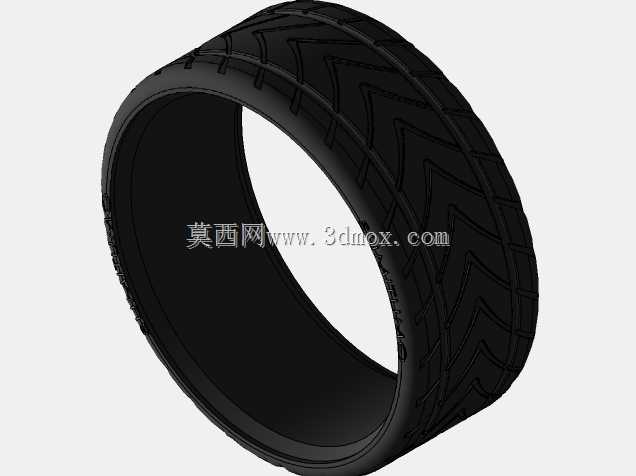

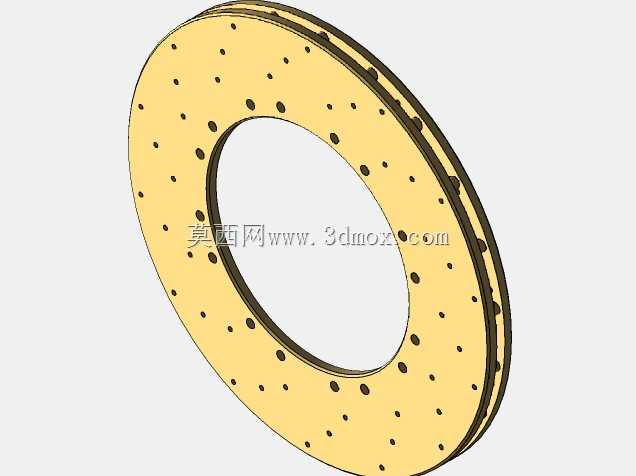

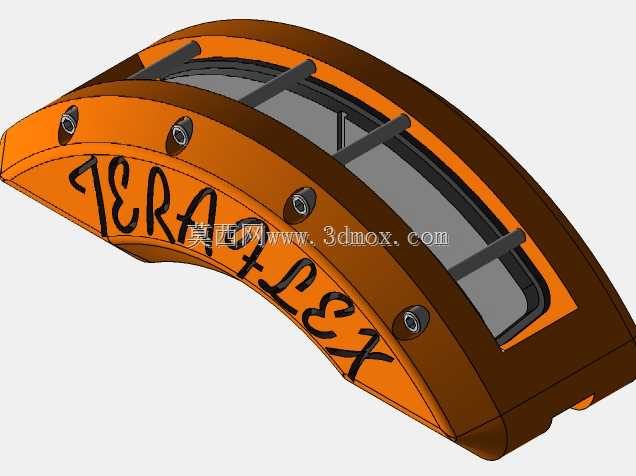

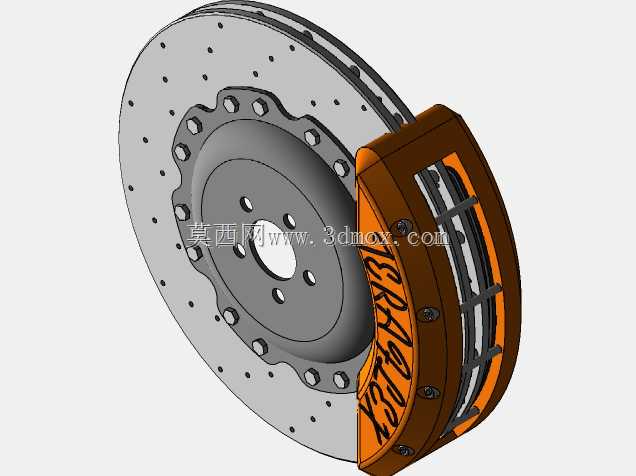

  装车时可以根据不同车型的轴头尺寸匹配对应变径圈,避免高速行驶时出现轮端抖动的问题。轮辐采用10组双辐条的对称布局,这种结构不是单纯为了视觉效果,每一组辐条都对应轮辋安装座到轮缘的传力路径,辐条的厚度从安装盘位置的18mm逐步过渡到轮缘位置的8mm,既保证了螺栓锁紧位置的结构强度,又能在轮缘位置预留足够的轮胎安装空间,同时辐条之间的镂空区域刚好能露出内部的制动盘结构,给大尺寸制动卡钳预留了足够的避让空间,匹配330mm直径的通风制动盘时,轮辋内壁和卡钳之间的最小间隙能保持在8mm以上,避免转向或者悬架跳动时出现运动干涉。轮胎部分采用了对称花纹的低扁平比设计,胎面的花纹块做了交错排布,胎侧的厚度控制在110mm左右,

  这种设计能在保证胎壁支撑性的同时,兼顾日常行驶的胎噪控制,胎圈位置和轮辋的轮缘配合处做了15度的锥面匹配,和轮辋的胎圈座完全贴合,充气后能保证足够的密封压力,不会出现慢漏气的问题。设计思路上,这套结构优先考虑了轮端的动平衡特性,轮辋的轮缘位置做了等厚设计,整个轮辋的铸造壁厚控制在5mm,毛坯铸造后经过去应力处理,机加工时严格控制安装面的平面度在0.05mm以内,避免装车后出现制动抖动的问题;轮辐的对称布局能让整个轮端的质量分布更均匀,减少动平衡时需要添加的平衡块重量,降低高速行驶时的轮端转动惯量,提升车辆的加速和制动响应速度。实际使用场景中,这类轮辋总成需要承受车辆静止时的垂直载荷,过减速带或者颠簸路面时的冲击载荷,

  以及转向时的横向载荷,所以在结构校核时,轮辋的安装盘位置做了加厚处理,螺栓孔周围的加强筋能分散螺栓锁紧时的压应力,避免长期使用后出现螺栓孔变形的问题;轮辋的轮缘位置做了卷边强化处理,即使轮胎受到侧向挤压,也不容易出现轮辋变形导致的轮胎脱圈问题。另外轮辋的气门嘴安装孔预留了标准的11.5mm孔径,适配市面通用的橡胶气门嘴或者金属气门嘴,安装位置在两组辐条之间,不会被辐条遮挡,充气时不需要调整车轮角度就能直接操作。轮胎的花纹深度设定为8mm,胎面的排水槽宽度为10mm,雨天行驶时能快速排出胎面和地面之间的积水,降低水滑风险,胎肩位置的花纹块做了倒角处理,过弯时胎肩的接地面积更均匀,能提升弯道行驶的抓地力。从建模的细节来看,整个总成完全按照实际装车的装配关系搭建,轮胎和轮辋的配合面完全贴合,制动盘和轮辋安装盘的同轴度控制在0.1mm以内,轮辐的曲面过渡做了连续的G2连续,没有尖锐的棱角,既符合实际铸造工艺的脱模要求,也能减少装车后行驶过程中的风阻。很多新手做轮辋建模时容易忽略轮辋的偏距参数,这套结构的偏距设定为+40mm,装车后车轮的外端面和翼子板的距离能控制在15mm左右,既不会出现车轮突出翼子板的问题,也不会因为偏距过大导致轮端蹭到悬架部件,适配大部分前置前驱或者前置四驱的乘用车型,不需要额外加装法兰盘就能直接装车,减少了轮端的附加零件,提升了整体的连接可靠性。
