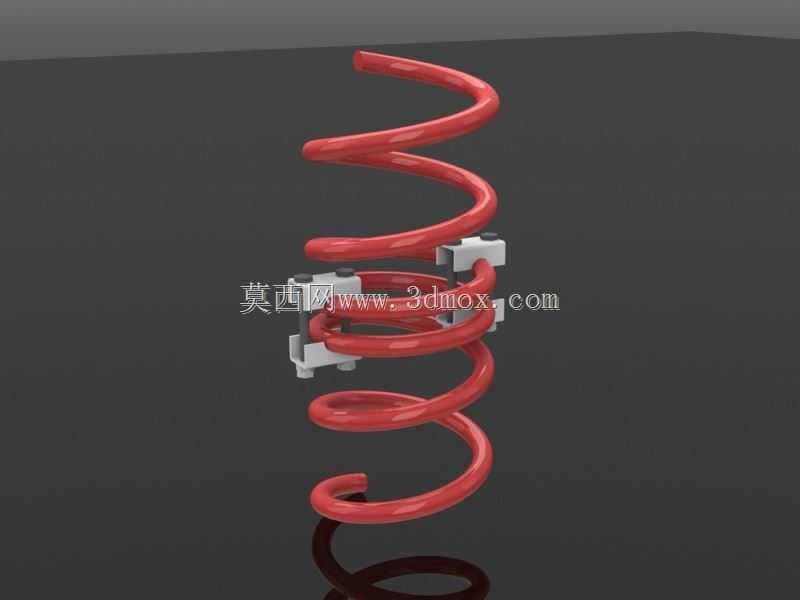

在汽车底盘维保作业场景中,减震器螺旋弹簧的拆卸与安装一直是风险较高的工序,这类带预紧力的弹性元件一旦夹持失稳,极易出现弹簧弹出伤人的安全事故,本次设计的弹簧压缩夹持结构,正是针对汽修门店、底盘改装工位的实际作业需求开发的专用夹持机构。从实际使用场景来看,该结构主要适配乘用车主销式减震总成的拆装作业,覆盖多数紧凑型、中型家用车的前悬螺旋弹簧压缩工序,作业时无需搭配大型台架设备,可直接在举升车辆旁、甚至地面工位完成操作,适配流动维保、小型快修店的场地条件。整套夹持结构采用双侧对称抱爪设计,两个夹爪分别卡接在弹簧相邻的两圈簧丝外侧,夹爪内侧做了与簧丝直径匹配的圆弧凹槽,卡接后能避免作业过程中夹爪沿簧丝径向滑移,
夹爪与中心调节螺杆采用活动铰接结构,转动调节端的方头时,两侧夹爪会同步沿螺杆轴向收拢,逐步压缩弹簧的螺距,直到弹簧两端的减震器上座固定螺栓完全露出、预紧力完全释放后,即可进行减震器芯更换、顶胶更换等维保操作。设计过程中优先考虑了作业的安全冗余,夹爪的受力截面做了加厚处理,材料选用常用的45号钢调质处理,能承受常规乘用车弹簧压缩时的最大反力,不会出现夹爪断裂、变形的问题;调节螺杆采用梯形螺纹设计,相比普通三角螺纹具备更好的自锁性能,即使作业过程中停止转动调节杆,夹爪也不会在弹簧反力作用下反向松脱,从结构本身规避了失稳风险。从安装边界与适配尺寸来看,夹爪的圆弧槽直径覆盖12mm到18mm的常见乘用车螺旋弹簧簧丝直径,
调节螺杆的最大行程可以满足自由长度350mm以内的螺旋弹簧压缩需求,作业时不需要额外调整夹爪的安装位置,只需要将两个夹爪卡在弹簧对称的两侧位置,保证两侧受力均匀即可开始调节,相比传统的三爪式弹簧压缩器,这套结构的重量更轻,单套重量不到3kg,操作人员可以单手携带,在狭窄的轮拱空间内也能完成卡接操作,不会出现传统长杆式压缩器与轮拱内衬、刹车管路干涉的问题。在结构细节处理上,夹爪与簧丝接触的圆弧面做了倒钝处理,不会刮伤弹簧表面的防锈涂层,避免弹簧后期出现应力锈蚀断裂的隐患;调节螺杆的末端做了球面倒角,转动过程中不会因为螺杆端面的毛刺刮伤操作人员的手部,调节端的方头尺寸适配常见的1/2英寸棘轮扳手,不需要搭配专用的调节手柄,
维修人员用日常机修作业的常用工具就能完成操作,降低了工具的适配成本。实际作业验证中,这套结构在压缩弹簧的过程中,弹簧的受力始终沿轴向分布,不会出现传统偏心压缩器导致的弹簧弯曲、侧弹出的问题,两侧夹爪的同步收拢结构能保证弹簧每一圈的压缩量均匀,不会出现局部应力集中的情况,对于圈距较小的渐进式弹簧也能稳定夹持,不会出现夹爪卡入簧圈缝隙导致的滑脱问题。针对部分改装车使用的短弹簧、加粗弹簧,这套结构的夹爪开口预留了足够的调节余量,不需要更换夹爪就能完成适配,相比市面上常见的固定式夹爪压缩器,适配的弹簧规格范围更广。在日常存放层面,整套结构没有零散的小零件,调节螺杆收拢后整体长度不到200mm,可以直接放在普通的机修工具箱内,不会占用过多的存放空间,也不会出现零件丢失导致工具无法使用的问题。从结构设计的逻辑来看,这套工装没有采用复杂的传动结构,全部采用纯机械连接,没有液压、气动元件,不存在密封件老化、泄漏导致的失效问题,日常维护只需要定期在梯形螺纹位置涂抹少量润滑脂,就能保证长期使用过程中调节顺畅,适合汽修场景下高频次、粗放使用的工况,不需要精细的保养维护。
