GE卡扣式快速连接锁紧结构设计

　　这款快速连接结构主要面向通讯设备内部模块的快速装配场景，在通讯机柜、基站射频单元、工业通讯网关这类需要频繁拆装维护的设备中，传统螺栓固定的连接方式需要借助工具完成拆装，单点位紧固耗时往往在数十秒以上，在批量布线、应急抢修、模块迭代更换的作业场景下，会大幅拉长作业周期，同时反复拆装带来的螺纹滑牙、紧固件遗失等问题也会提升后期运维的隐患。该结构采用无紧固件的卡扣式锁紧逻辑，完全依靠结构件自身的弹性形变完成锁止与释放，作业人员无需借助任何辅助工具，仅通过手部按压操作即可完成连接与拆卸动作，单组连接的操作时长可压缩至数秒内，完全适配6S现场管理中对快速换型、高效作业的要求。从功能实现逻辑来看，结构分为公端插接组件与母端承载槽两个核心部分，

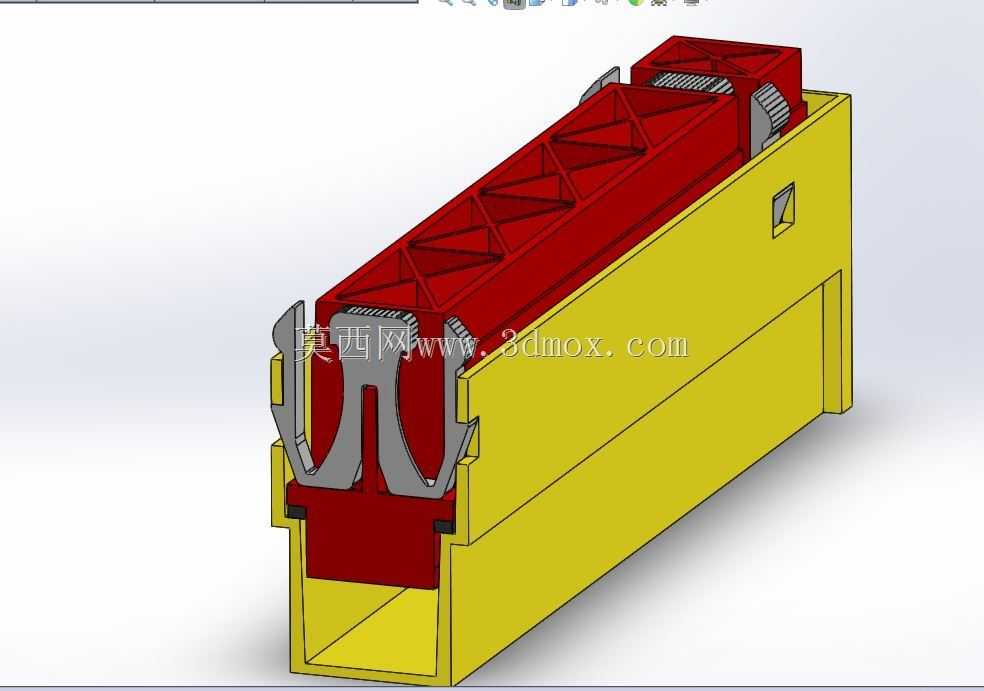

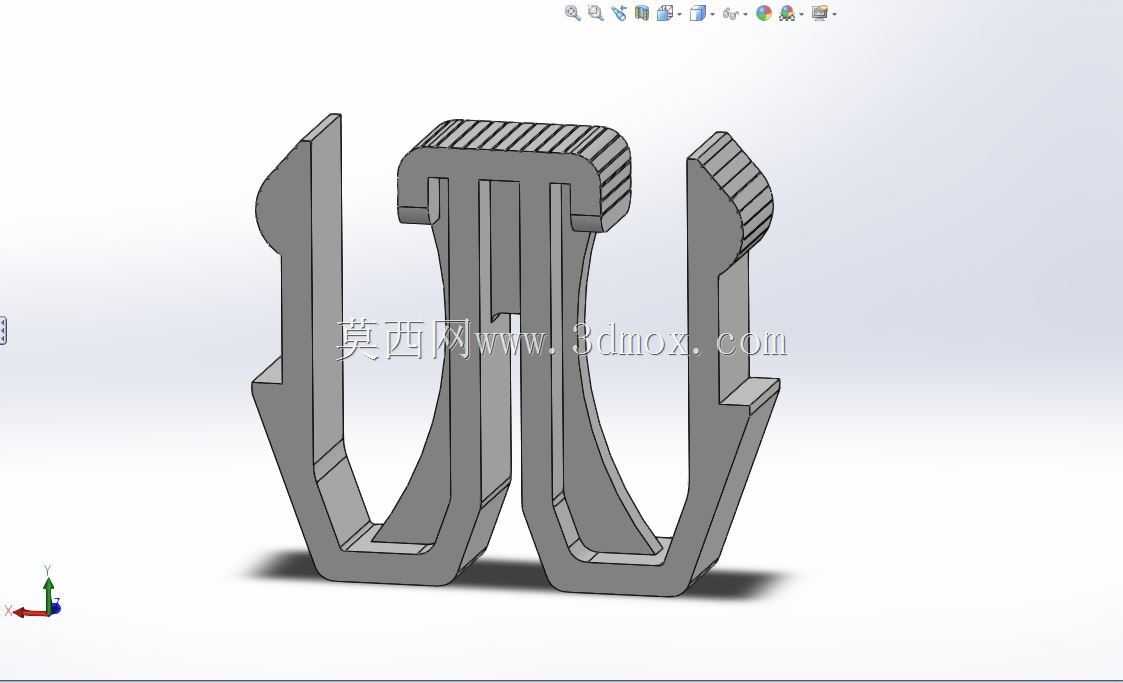

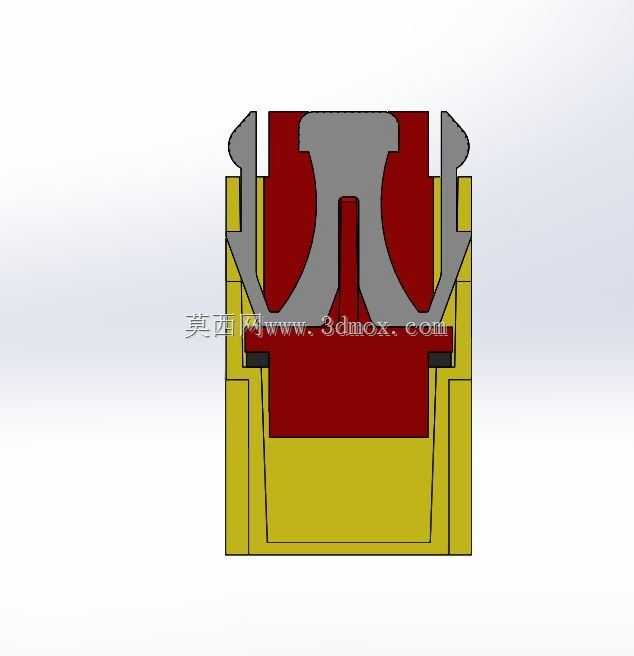

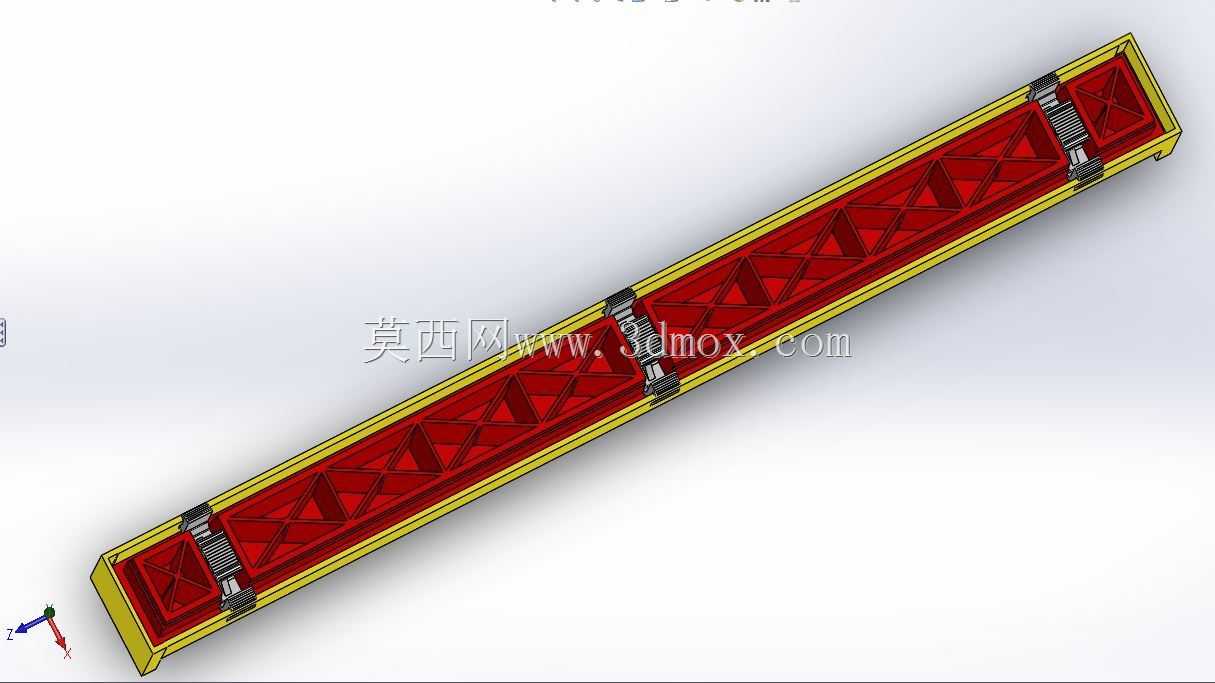

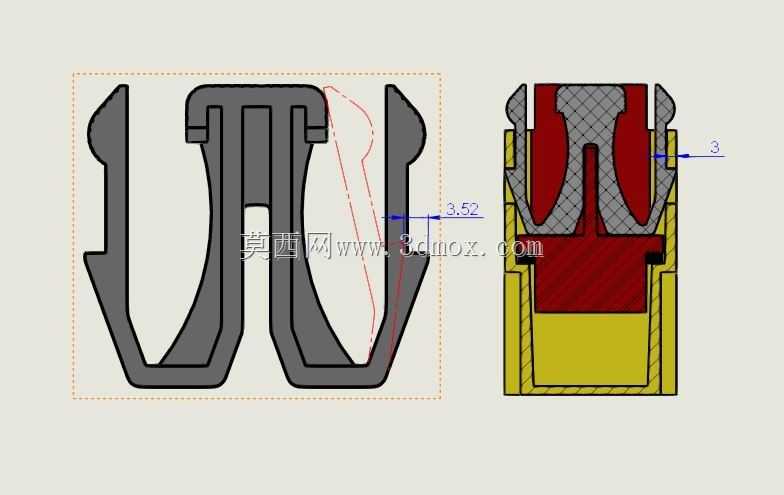

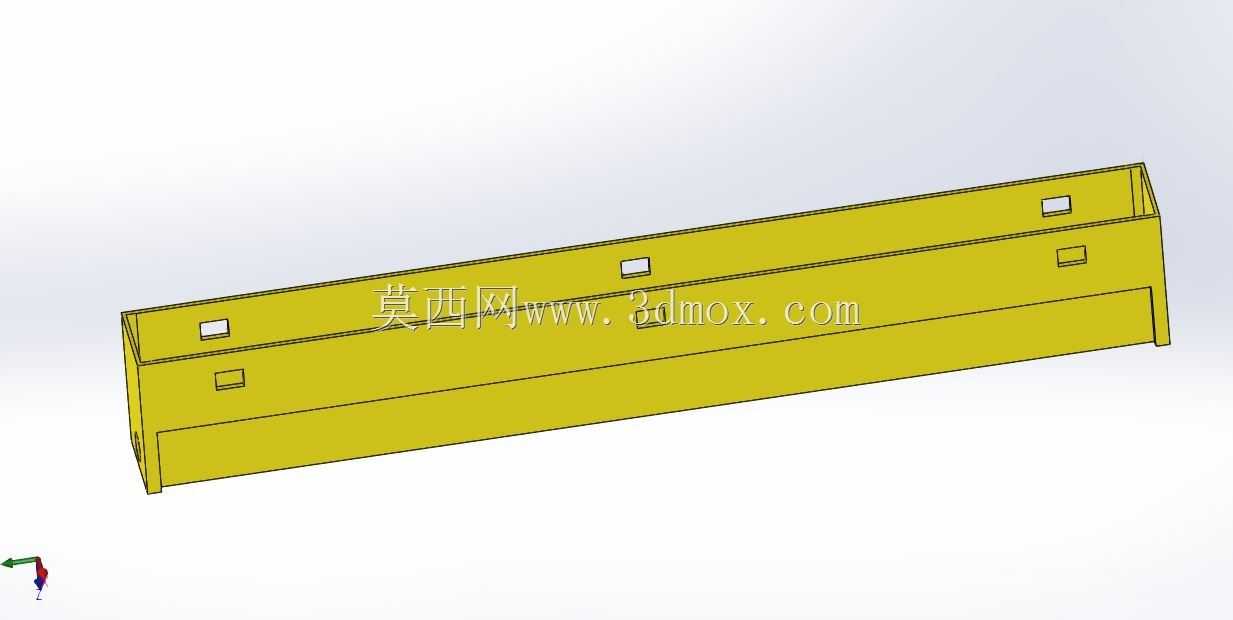

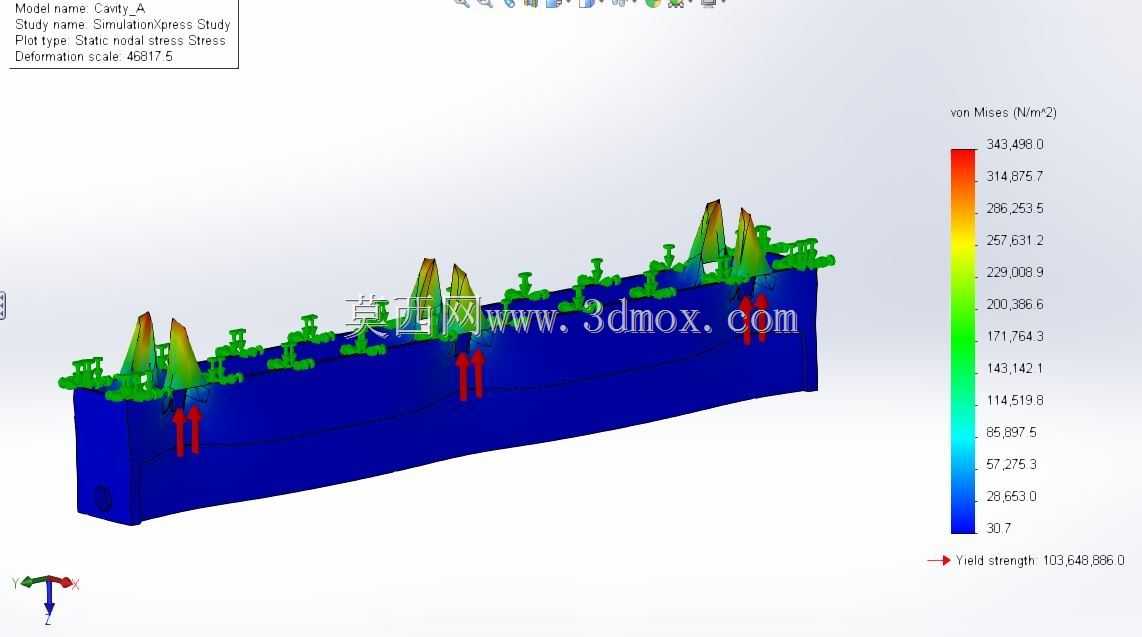

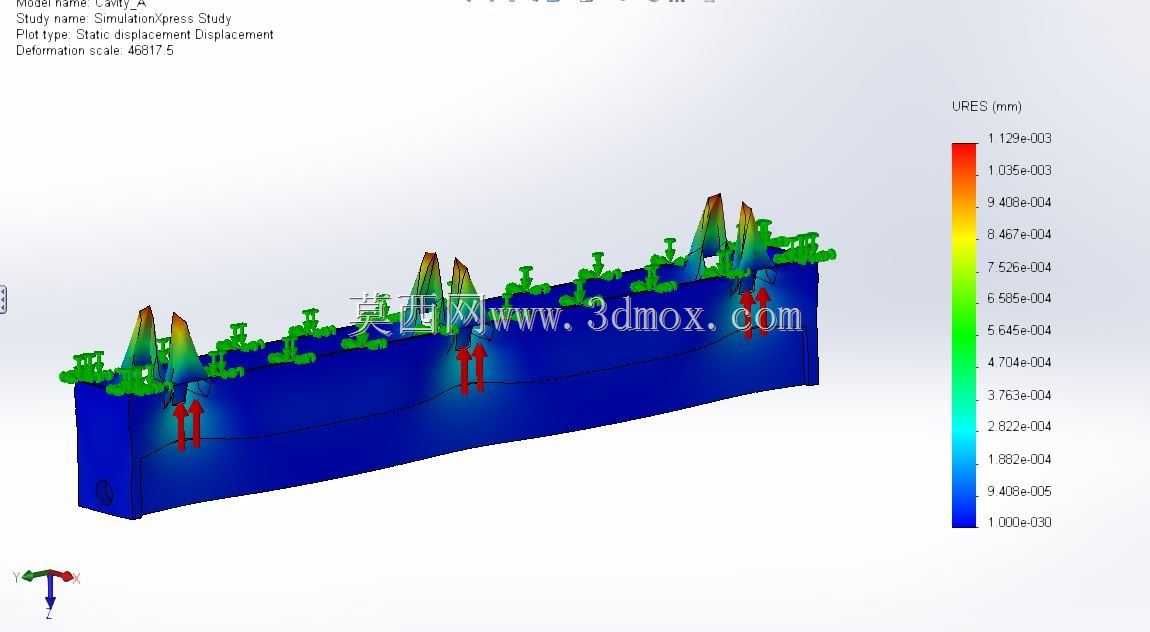

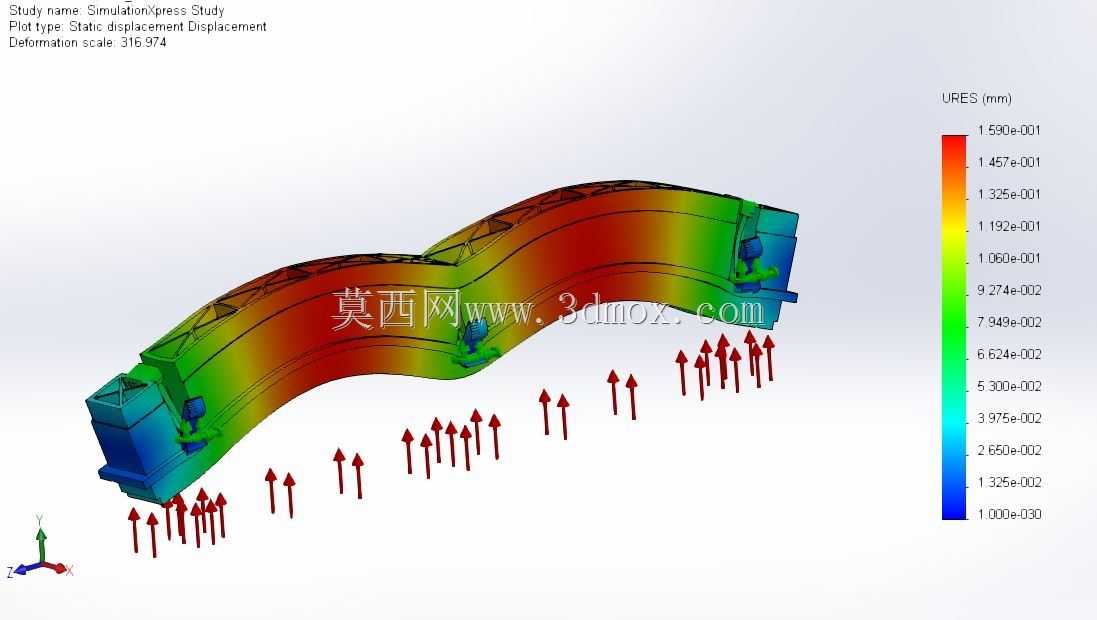

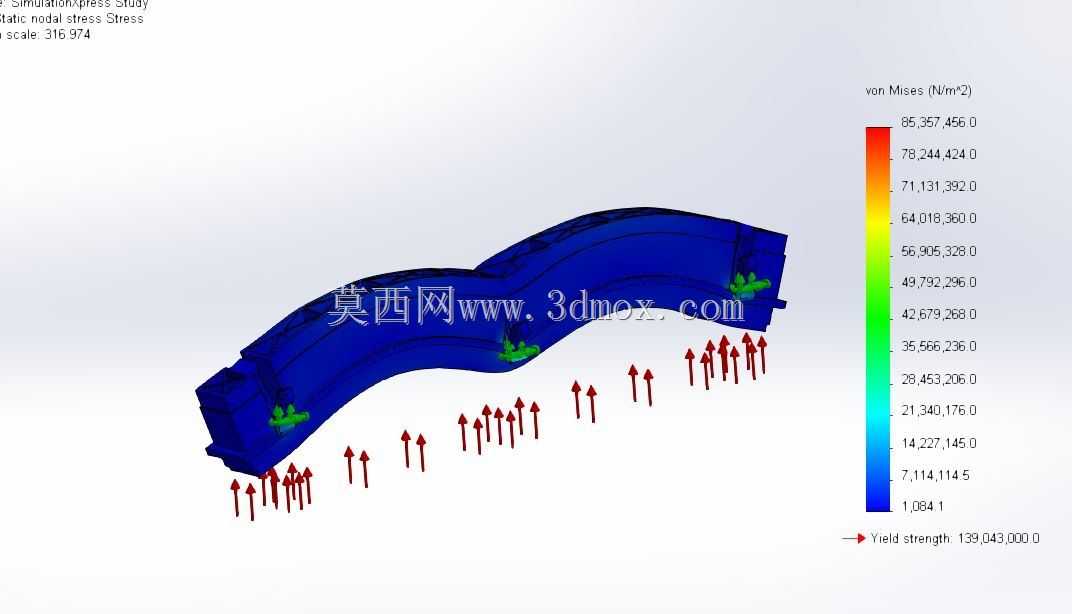

　　公端的金属弹性卡扣为核心受力部件，在插接过程中，卡扣两侧的弹性臂会先受到母端槽壁的挤压向内收拢，当公端插接到位后，弹性臂会自动回弹卡入母端预设的锁止卡槽内，形成双向的轴向限位，此时公端与母端的接触面完全贴合，内部的导电接触件可实现稳定的信号导通，不会因为设备运行中的振动、轻微冲击出现松脱断开的问题。拆卸时只需按压卡扣外露的操作端，带动弹性臂向内收拢脱离锁止卡槽，即可直接将公端沿插接方向拔出，整个过程无多余操作步骤，对作业人员的技能要求极低，无需专门培训即可完成操作。在结构设计的细节考量上，公端的主体承载部分采用加强筋网格结构，在不额外增加整体壁厚的前提下，大幅提升了构件的抗弯折、抗形变能力，即使在频繁插拔的受力场景下，也不会出现主体结构开裂、形变导致的插接对位偏差问题。母端的槽体结构设置了导向斜边，在公端插入的初始阶段即可完成自动对位，不需要作业人员反复调整插接角度，即使在视线受限的机柜内部作业场景下，也能凭借手感完成盲插操作，进一步降低了现场作业的难度。卡扣的弹性臂做了圆弧过渡处理，避免了应力集中导致的金属疲劳断裂问题，经过反复插拔测试后，弹性臂的回弹量仍能保持在设计公差范围内，锁止可靠性不会出现明显衰减。从安装边界与尺寸适配的角度来看，该结构的整体外轮廓为规则的长方体构型，母端槽体可直接集成在通讯设备的壳体或者内部安装板上，不需要额外预留紧固件的安装空间，也不需要在周边预留工具操作的避让空间，相比传统的螺钉连接结构，

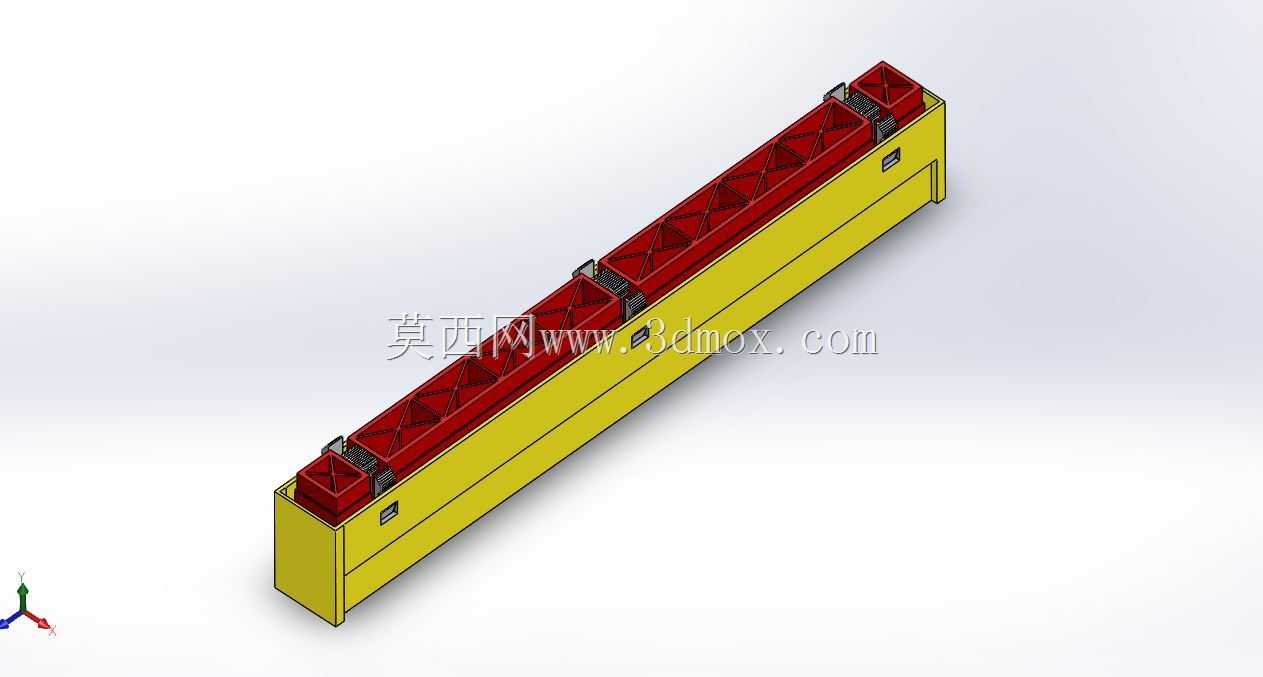

　　可节省近三分之一的安装占位，对于内部空间寸土寸金的紧凑型通讯设备而言，能够大幅提升内部空间的利用率，给布线、散热风道设计留出更多余量。结构的插接配合面设置了微小的预紧凸点，在锁止状态下可消除公母端之间的装配间隙，避免设备运行过程中因为振动产生的微幅磨损，同时也能提升接触件的连接稳定性，降低信号传输过程中的接触阻抗波动。在实际应用场景中，这类快速连接结构不仅可用于通讯设备内部的模块连接，也可拓展应用到工业控制设备的快速接线、低压电气柜的模块快装、户外通讯终端的快速检修等场景，针对户外使用场景，还可在公母端的配合面加装密封胶条，直接升级为具备防水防尘能力的快接结构，不需要对核心的锁紧结构做大幅改动，具备较强的场景适配拓展性。

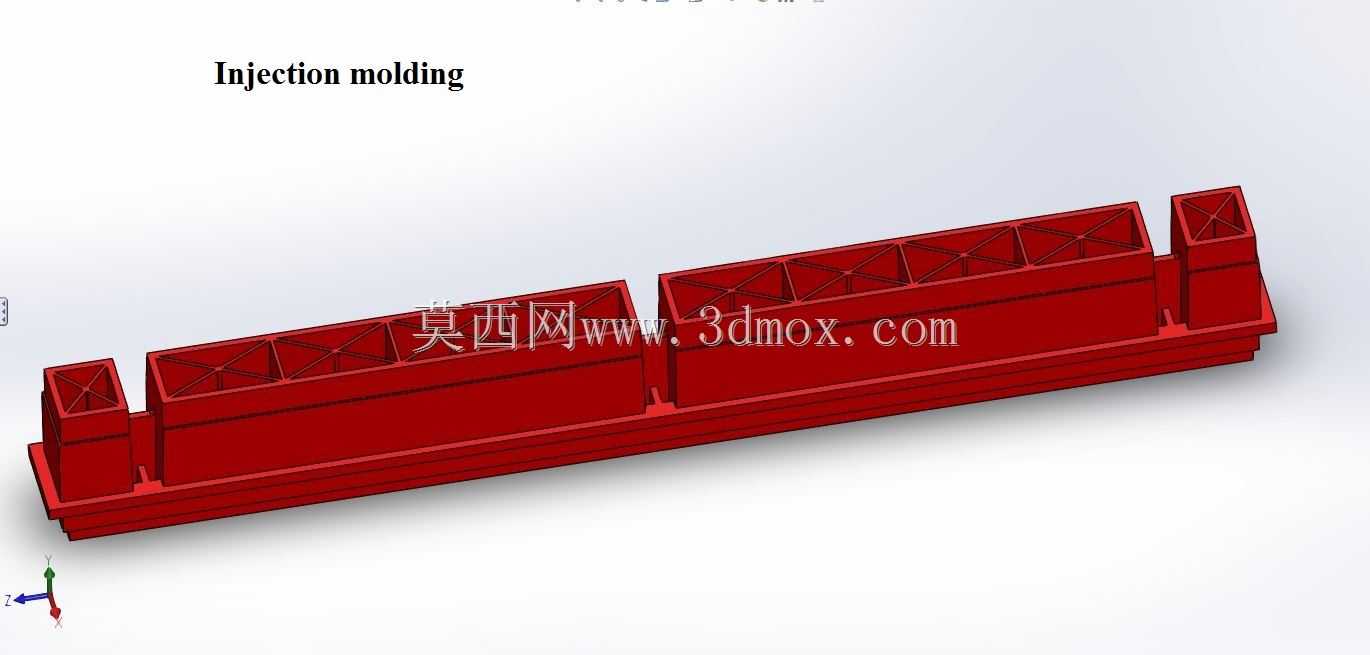

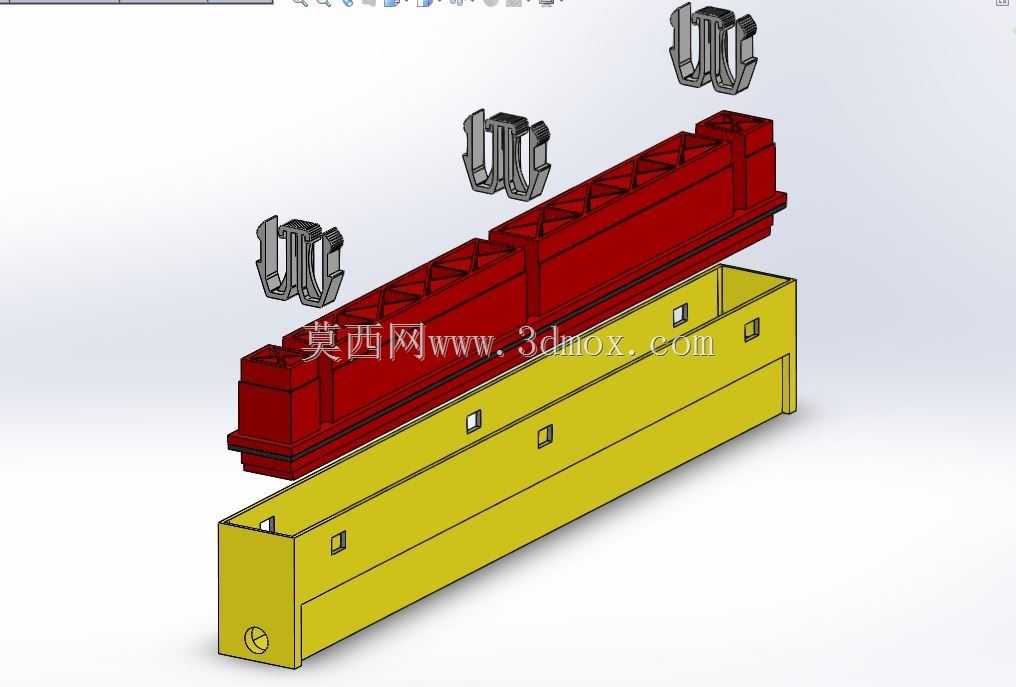

　　设计过程中对卡扣的按压力度做了针对性优化，按压力控制在成年人手部舒适施力的区间内，既不会因为按压力过小导致意外触碰松脱，也不会因为按压力过大造成操作费力，同时卡扣的操作端做了防滑纹理处理，即使手部带薄手套作业也能顺利完成按压解锁操作。整个结构的零件数量极少，仅包含公端主体、弹性卡扣两个核心金属件以及母端的注塑槽体，没有多余的零散小零件，装配过程也极为简便，弹性卡扣可直接卡入公端主体的预设安装槽内，不需要额外的铆接、粘接工序，批量生产时的装配效率极高，也能有效控制整体的制造成本。在对位精度的设计上，母端槽体内部设置了防呆凸台，公端对应位置设置了匹配的凹槽，只有插接方向正确时才能顺利插入，完全避免了反插、错插导致的接触件损坏问题，对于非专业的运维人员也十分友好，能大幅降低误操作带来的设备损坏风险。
