立方体卫星框架结构三维设计方案

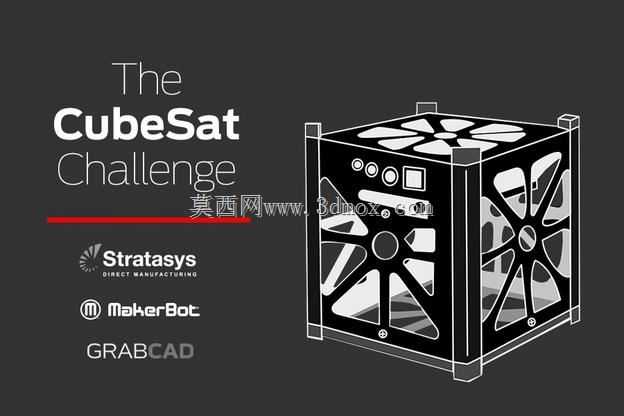

　　本次呈现的立方体卫星结构设计，面向微纳航天任务的实际搭载需求展开，核心围绕1U标准立方星的安装边界做结构适配，整体外廓严格遵循立方星通用规范的尺寸约束，可直接适配通用皮卫星分离机构的安装接口，无需额外做转接结构修改。从实际应用场景来看，这类结构主要服务于高校航天载荷验证、商业航天短期空间试验、近地轨道环境数据采集等任务，作为星载传感器、通信模块、电源系统、姿控组件的承载基体，需要同时满足发射阶段的力学载荷耐受、在轨阶段的热变形适配、内部设备的安装维护便利性等多重要求。设计过程中优先考虑了框架的轻量化需求，主体承力结构采用镂空式辐条构型，在六个安装面都预留了标准化的螺孔阵列，不同功能的星载板卡可以根据实际布局需求选择安装位置，

　　不需要重新在框架上打孔攻丝，大幅缩短整星的装配周期。侧面的镂空区域并非单纯为了减重，一方面是给星载通信天线预留信号透波窗口，避免金属框架对射频信号产生屏蔽，另一方面也给姿控飞轮、太阳翼展开机构预留了运动间隙，防止在轨动作时出现结构干涉。框架的边角位置做了加厚的承力墩设计，这几个位置是整星与分离机构接触的传力路径，发射阶段的过载冲击会通过这几个点位传递到整星结构，加厚处理可以避免局部应力集中导致的框架断裂，同时承力墩内部预埋了螺纹嵌套，多次拆装也不会出现铝制螺纹滑牙的问题。顶面的安装区域专门适配星载相机、对地观测传感器的安装基准，平面度控制在0.1mm以内，保证光学载荷的安装精度不会因为框架变形受到影响，

　　同时顶面预留的穿线孔可以让传感器线缆直接连通到内部的数传模块，走线路径最短，减少线缆冗余带来的重量占用。从结构受力的角度分析，整体框架采用一体化的拼接构型，相邻面的连接位置采用定位销加螺栓的双重固定方式，装配时可以先通过定位销保证各面的位置度，再拧紧螺栓完成固定，装配完成后的整体框架形位公差可以控制在航天任务要求的范围内，不会出现拼接错位导致的尺寸超差。内部的安装导轨采用标准的PCB板卡导槽设计，标准尺寸的星载电源板、测控板、数传板可以直接顺着导槽滑入到位，导槽边缘做了倒角处理，装配时不会刮伤板卡上的元器件，导槽末端预留了减震垫安装位，可以根据任务需求加装硅橡胶减震垫，缓冲发射阶段的高频振动，避免板卡上的贴片元器件出现虚焊脱落。

　　框架的外露棱边全部做了圆角钝化处理，一方面是避免装配过程中锋利的边角划伤操作人员或者损坏线缆外层绝缘皮，另一方面也可以减少在轨运行时的尖锐边角产生的应力集中，降低空间温度交变环境下结构出现疲劳裂纹的风险。考虑到立方星在轨运行时会经历正负上百度的温度交变，框架材料的线膨胀系数与内部安装的PCB板卡、金属结构件做了匹配选型，避免温度变形量差异过大导致的板卡翘曲、连接螺栓松动等问题。在结构的镂空比例设计上，经过多次力学仿真迭代，在保证整体结构刚度满足发射过载要求的前提下，尽可能增大镂空面积，一方面最大化降低结构自重，给有效载荷留出更多的重量余量，另一方面也可以给内部设备提供更通畅的散热路径，避免星载设备长时间工作产生的热量积存在框架内部，导致设备过热失效。侧面预留的太阳翼安装接口采用标准化的销轴连接位，可以适配不同展开形式的太阳翼结构，无论是侧翻式展开还是折叠式展开，都可以通过这个接口直接安装，不需要修改框架主体结构。框架底部的接插件安装位做了沉台设计，星地分离接插件安装后不会突出框架底面，保证卫星与分离机构对接时，接触面完全贴合，不会出现接插件被压坏的问题。整个结构的设计没有多余的装饰性特征，所有的几何特征都服务于实际功能需求，每一处壁厚变化、开孔位置、圆角大小都经过力学仿真和装配可行性验证，完全符合微纳卫星的实际工程应用要求，可直接作为立方星结构设计的参考原型，用于后续的详细设计迭代和实物加工验证。
