喷气发动机支架轻量化优化结构

　　航空动力系统的安装固定环节中，发动机支架承担着核心的载荷传递作用，需要同时兼顾动力总成的定位精度、运行过程中的振动抑制、不同工况下的结构强度，以及整机减重的性能要求，这类部件的设计水平直接影响动力单元的运行可靠性与飞行器的有效载荷占比。本次设计的支架针对喷气发动机的安装需求开展结构优化，在满足多工况载荷承载要求的前提下，尽可能削减非必要的材料冗余，实现结构重量的合理控制。

　　从实际应用场景来看，这类支架主要用于喷气发动机与机身安装段的连接固定，日常运行中需要承受三类核心载荷：一是发动机自身重力带来的静载荷，在地面停放、爬升、俯冲、转向等不同飞行姿态下，重力载荷的方向与大小会随过载系数变化；二是发动机运行过程中产生的持续振动载荷，需要支架具备足够的刚度避免共振区间与发动机工作转速区间重合；三是飞行过程中气动作用力传递到安装点的交变载荷，这类载荷具备循环往复的特点，对结构的疲劳强度有明确要求。

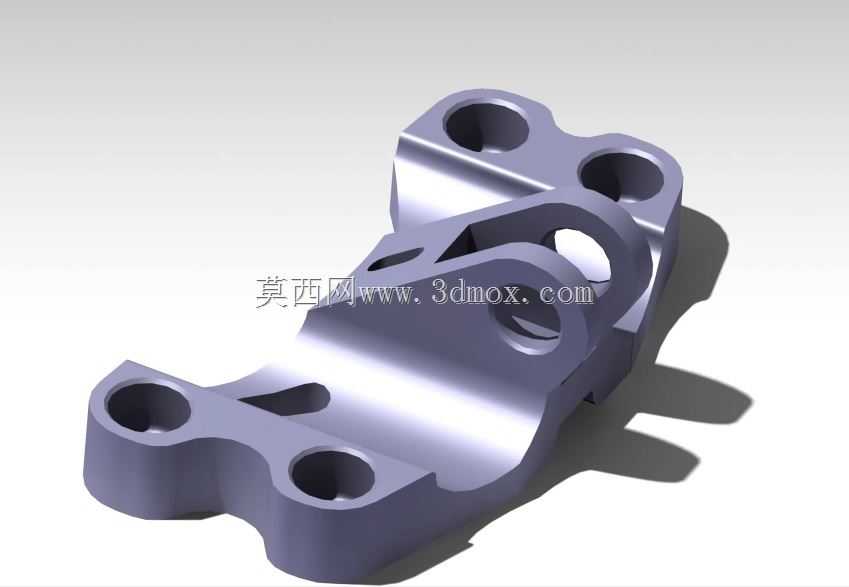

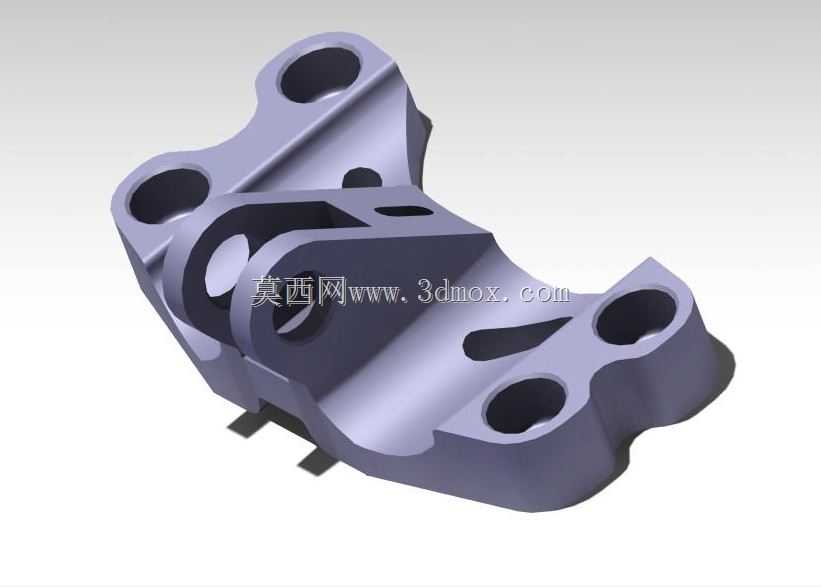

　　设计过程中首先基于安装边界确定了支架的基础轮廓，六个安装孔的位置完全匹配发动机本体与机身安装节的对接尺寸，孔位公差控制在装配允许的范围内，保证安装时无需额外修配即可完成对接。初始实心结构完成基础强度校验后，针对应力分布云图中应力水平极低的区域开展材料去除设计，通过拓扑优化的思路在非承载区域设置镂空结构，同时在应力集中的孔位周边、载荷传递路径上做加厚与圆角过渡处理，避免锐角带来的应力突变问题。

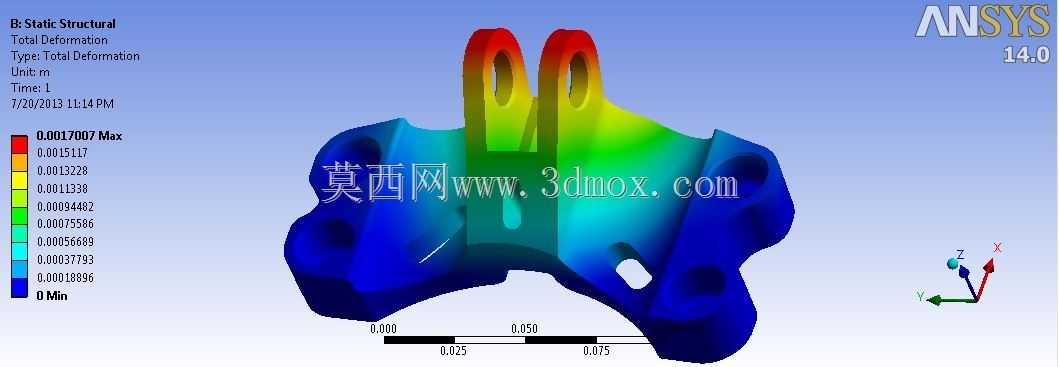

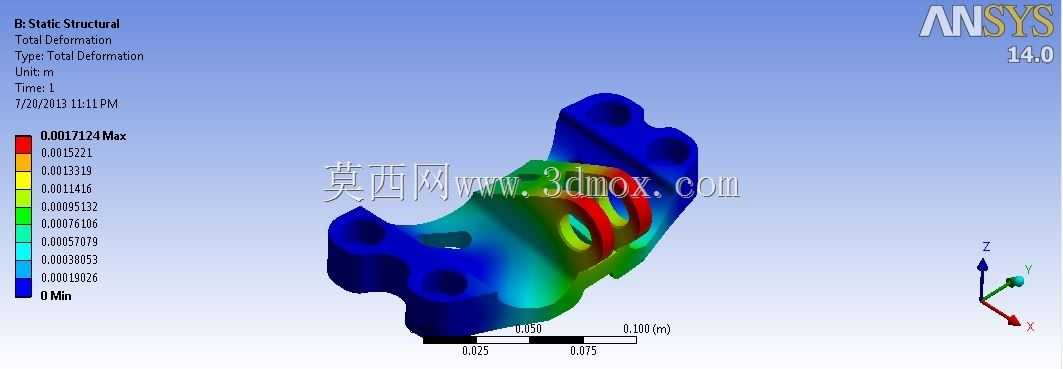

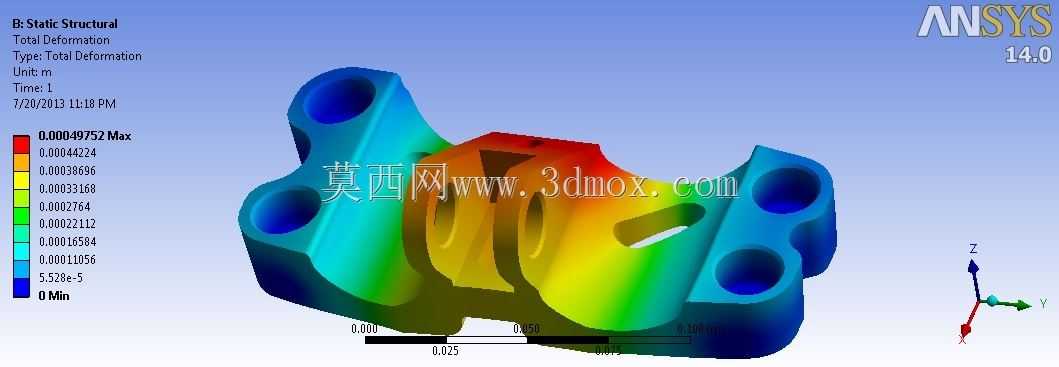

　　从有限元分析的结果来看，优化后的结构整体变形量控制在毫米级以内，最大应力出现在主承载筋条与安装孔的衔接位置，数值远低于所选金属材料的屈服强度，满足静强度设计要求。重量方面相比初始实心结构削减了五成以上，虽然在极端过载工况下的安全余量相比高重量设计有所降低，但已经覆盖了常规运行的全部工况区间，后续可针对极端工况的冗余需求做局部加强，在重量与安全性之间找到更合理的平衡点。

　　外形尺寸方面，支架整体轮廓控制在100毫米级的安装空间内，最大外廓尺寸不超过安装区域的边界限制，镂空结构的设置同时兼顾了发动机周边的散热通路需求，不会阻碍动力单元运行过程中的空气流通，避免局部热量堆积影响支架材料的力学性能。安装面的平面度按照装配要求做了公差约束，保证安装后结合面的贴合度，减少连接螺栓受到的附加弯矩，提升连接结构的疲劳寿命。

　　这类轻量化支架的设计思路同样可以迁移到其他对重量敏感的动力安装场景，比如小型无人机动力系统固定、竞速车辆发动机安装等领域，核心逻辑都是基于载荷传递路径分配材料，在满足强度、刚度、安装要求的前提下尽可能去除冗余材料，实现结构效能的最大化。设计过程中需要避免为了减重过度削减承载路径上的材料，尤其是交变载荷作用的区域，需要保留足够的安全系数避免疲劳失效，同时镂空结构的设计要考虑加工工艺的可行性，避免出现无法加工或者加工成本过高的结构特征。
