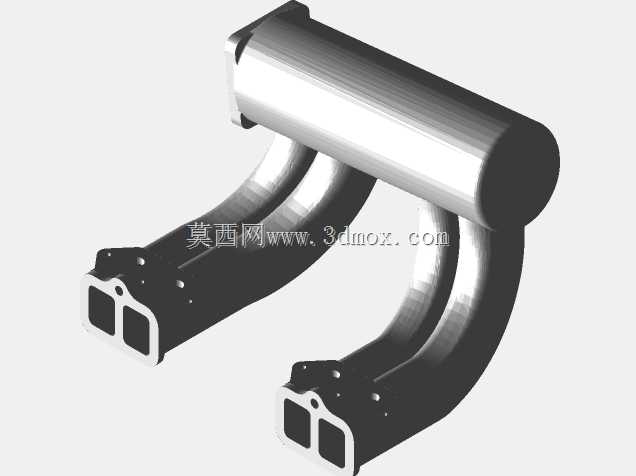

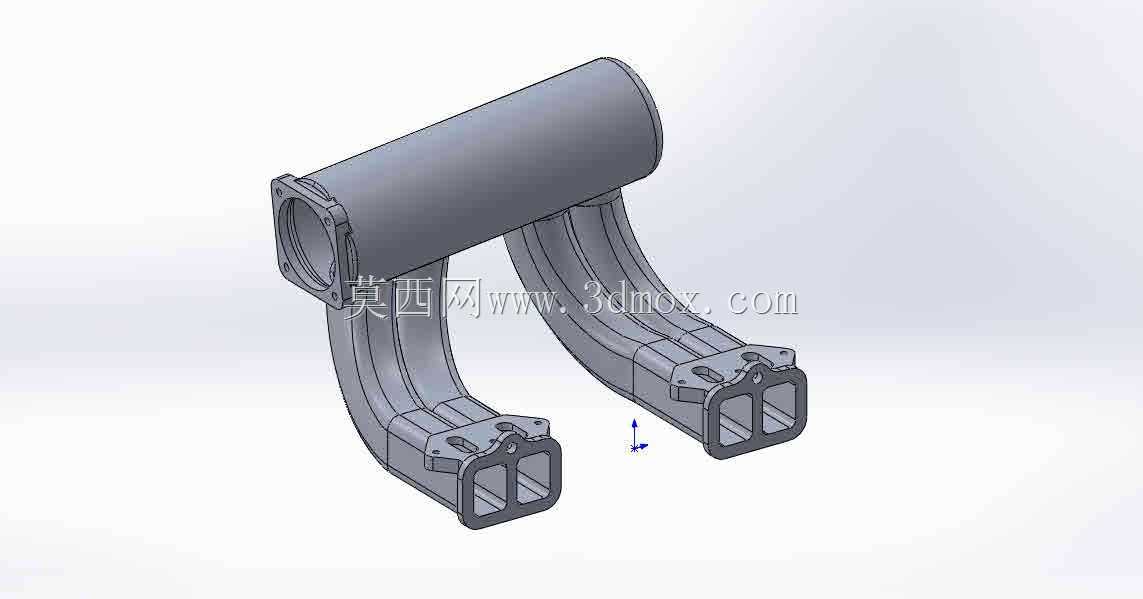

CIH双路弯通式进水歧管结构设计

　　在流体输送与动力系统的进气、进水回路设计中，这类双路弯通式歧管结构承担着单路输入分流为双路输出的核心配流作用，常见于小型动力单元、通用内燃机配套的流体分配场景，也可适配部分工业换热设备的进水支路改造需求。从实际工况出发，这类歧管需要同时满足流阻控制、安装空间适配、接口密封可靠性三个核心要求，建模过程中需要先梳理清楚上下游的安装边界，再逐步推导内部流道与外部支撑结构的参数。

　　先看安装边界的设计逻辑：输入端采用方形法兰连接结构，法兰端面预留了均匀分布的螺栓过孔，孔位与配套的上游输出端接口完全匹配，安装时法兰面需要加装密封垫片，通过螺栓预紧实现端面静密封，避免带压流体从接口处渗漏。输入端的主管段采用等径直筒结构，长度根据上游设备的安装间距确定，筒壁厚度根据工作压力做等强度设计，既不会因为壁厚过大增加不必要的重量，也不会因为壁厚不足在承压时出现形变。

　　从主管段延伸出的双路弯臂是整个结构的设计重点，弯臂采用大曲率圆弧过渡，避免直角弯折造成的流道突变——流体在直角拐角处会形成明显的涡流区，不仅会提升整体流阻，还会在长期带压工作时对拐角内壁造成持续冲蚀，缩短部件使用寿命。两个弯臂的流道截面从主管段的圆形逐步过渡到输出端的扁方形，这种截面变化是为了适配下游双路接口的安装尺寸，同时保证两个支路的流道截面积总和与主管段截面积基本一致，避免分流时出现单路流量不足、压力分配不均的问题。

　　输出端的两个接口同样采用法兰式连接结构，每个接口端面都设置了定位止口与螺栓安装位，止口结构可以在安装时快速实现与下游部件的同轴定位，降低装配难度，同时止口与密封件配合可以进一步提升接口的密封性能。两个输出接口的间距根据下游部件的接口中心距确定，弯臂的弯曲角度经过反复调整，既保证安装时不会与周边的其他部件产生干涉，也让流道的走向尽可能顺滑，减少流体转向时的压力损失。

　　结构强度方面，弯臂与主管段的连接位置做了圆弧过渡加强，避免应力集中——这个位置在工作时会同时承受内部流体压力与管路振动带来的交变载荷，如果采用直角连接很容易在长期使用后出现疲劳裂纹。弯臂外侧的安装耳片是为了配套固定支架设计的，耳片上预留的安装孔可以通过螺栓将整个歧管固定在设备本体的安装位上，避免设备运行时的振动导致歧管接口松动，耳片与弯臂本体采用一体化结构，连接位置同样做了加强筋处理，承受固定载荷时不会出现断裂。

　　建模过程中需要重点核对几个关键尺寸：一是输入端法兰的螺栓孔中心距、止口尺寸，必须与上游接口完全匹配，否则安装时会出现错位无法装配的问题；二是两个输出端的中心距、端面角度，要保证与下游部件安装后管路不存在额外的装配应力；三是弯臂的最小弯曲半径，既要满足流道顺滑的要求，也要控制整体结构的外轮廓尺寸，避免超出设备预留的安装空间。内部流道的建模需要保证内壁光滑无台阶，尤其是截面过渡的位置，要做连续的曲面过渡，避免出现凸起或者凹陷干扰流体流动。

　　从实际应用的角度看，这类歧管结构如果用于进水回路，材质一般选用耐腐蚀的工程塑料或者铸铝，兼顾轻量化与耐锈蚀性能；如果用于进气回路，也可以根据工作温度选用玻纤增强塑料或者铸铁材质。不同材质对应的壁厚参数会有一定调整，但整体的结构逻辑、接口形式、流道设计思路是通用的，建模时可以根据实际选用的材质调整壁厚、加强筋的尺寸参数，不需要改动整体的结构拓扑。

　　在做配套的装配验证时，需要将歧管模型与上下游的部件模型做干涉检查，重点核对弯臂外侧与周边部件的间隙、螺栓安装时的工具操作空间——如果法兰位置的预留空间不足，安装时螺栓无法顺利拧紧，会直接影响装配效率。另外还要做流道的通径检查，确保内部流道没有因为建模失误出现堵料、截面突变的问题，保证流体可以顺利从输入端分流到两个输出支路，满足系统的流量分配要求。
