嵌入式闪烁指示灯工业外观结构设计

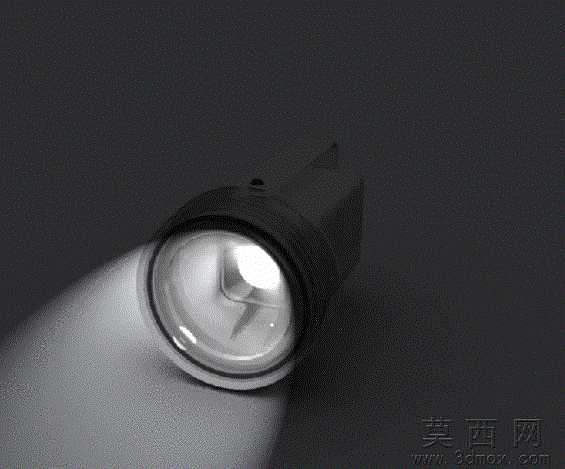

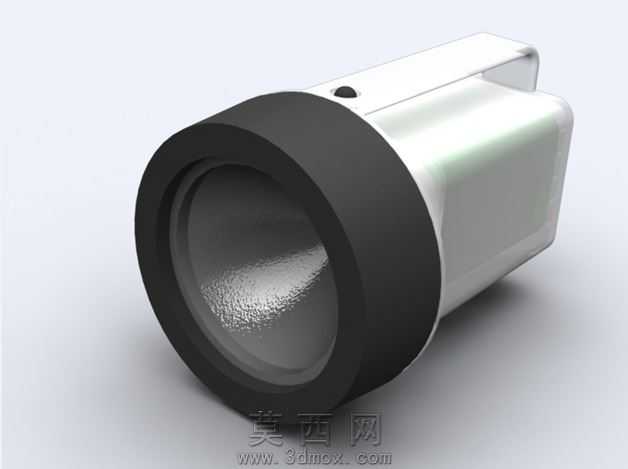

本作品为嵌入式闪烁指示灯的三维设计方案，建模阶段依托三维参数化设计软件完成全流程构建，首先从产品的安装适配需求出发，确定整体为圆柱螺纹配合插片接线的组合结构，前端出光部分采用同心圆式的层级设计，最外层为带外螺纹的金属安装基座，螺纹参数匹配标准面板开孔尺寸，可实现设备面板上的快速旋紧固定，无需额外辅助固定结构。建模过程中对透镜部分做了重点细化，采用高透光曲面造型，通过曲面曲率的连续调整，优化光线出射的扩散角度，既保证闪烁状态下的光线提示醒目度，又避免光线直射产生的眩光问题，透镜边缘做了圆弧过渡包边，与金属基座紧密贴合，还原实际产品的装配密封结构。中部的灯体外壳采用哑光工程塑料材质，建模时预留了内部灯珠、驱动电路板的安装腔体，尾部的两个平行插片接线端子做了厚度与间距的参数化设定，符合常规低压供电线路的接插标准，插片与壳体的衔接处做了加强筋结构设计，提升接线部位的抗弯折强度。渲染阶段采用工作室柔光环境，金属基座赋予镀铬金属材质，调整反射粗糙度模拟真实五金件的细腻金属光泽，透镜部分赋予高透PC材质，添加轻微的折射与反射参数，还原透明塑料件的通透质感，壳体部分赋予浅灰色哑光ABS材质，通过明暗层次的调整凸显壳体的曲面弧度与结构分界。设计思路上围绕工业场景的信号提示需求，整体造型简洁紧凑，在满足光学性能、安装便捷性的前提下，尽可能压缩产品的整体体积，适配各类控制柜、设备面板的狭小安装空间，结构上所有部件均做了可装配性校验，各零件之间的配合间隙符合注塑件、五金冲压件的生产公差要求，既可以直接用于产品的外观方案评审，也可作为结构设计的基础原型，后续可直接拆分零件导出工程图用于开模生产。
