花瓣造型注塑成型家用果冻碗三维设计

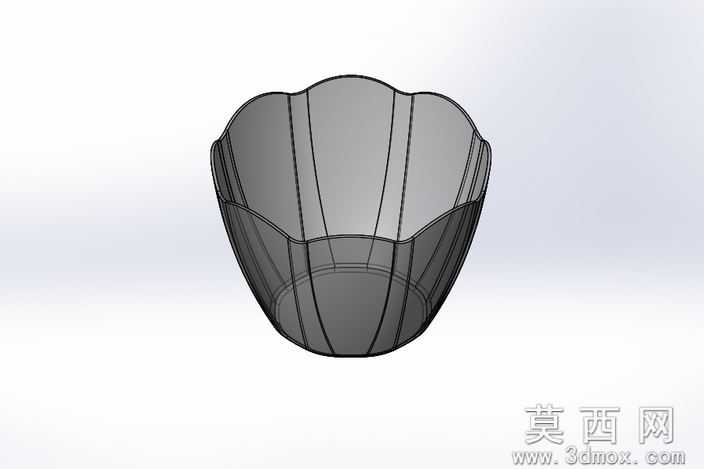

本作品为花瓣造型注塑果冻碗的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转体基础特征构建碗体的核心容积腔体，通过草绘绘制碗口的六瓣波浪形轮廓线，使用扫描特征生成沿碗身纵向分布的六条内凹加强筋，既呼应花瓣造型的视觉肌理，又能提升薄壁碗体的结构强度，避免注塑成型后出现侧壁变形问题。建模过程中严格遵循注塑件的设计规范，将碗体整体壁厚控制在均匀的1.2mm区间，在碗口位置设置0.8mm的加厚翻边结构，既提升使用时的握持手感，也能避免薄壁边缘出现锋利毛边，碗底位置设计有直径20mm的平整支撑圈，保证放置时的稳定性，同时在支撑圈内侧设置均匀分布的四个微小排气凸点，避免注塑过程中困气导致的缺胶问题。材质设定阶段选用通用食品级高透明聚丙烯作为基础材质，渲染时调整材质的折射度为1.49、透明度为85%，模拟PP材质半通透的磨砂质感，同时添加轻微的表面粗糙度参数还原注塑件的真实表面肌理，避免过度光滑的失真效果。结构设计上充分考虑注塑生产的脱模需求，将整体脱模斜度设置为1.5°，所有转角位置均采用R0.5mm的圆角过渡，既避免应力集中提升产品耐用性，也能减少注塑过程中的熔体流动阻力，降低填充难度。设计思路围绕家用厨房场景的使用需求展开，花瓣造型打破传统圆形碗的单调视觉，六瓣结构刚好适配手指握持的弧度，150ml的容积设计刚好适配单份果冻、甜品的盛放需求，整体造型简洁流畅无多余装饰结构，既降低注塑模具的加工难度，也方便日常使用后的清洁打理，无卫生死角。渲染阶段采用柔和的顶光搭配双侧补光，清晰展现碗体的线条结构与材质质感，线框展示模式下可清晰查看所有特征的构建逻辑，模型所有参数均可编辑调整，可直接用于注塑模具的结构设计参考，也可用于日常家居用品的设计方案展示。
