CubeXDuo桌面级3D打印机框架结构设计

　　这套结构针对桌面级FDM成型设备的外框架做了针对性优化，日常应用场景覆盖个人创客工作室、中小学科创教室、小型手板打样工位这类对设备占地、操作便捷性有要求的使用环境，区别于工业级大尺寸成型设备的厚重封闭设计，该框架在保证结构刚性的前提下尽可能压缩了非必要的外部冗余尺寸，适配常规桌面摆放的安装边界，整体外轮廓控制在400mm见方的占地范围内，放置在标准600mm深度的工作台面上不会出现突出磕碰的问题，设备后侧预留的走线间隙控制在30mm，既可以容纳电源、信号线材的弯折排布，也不会让设备整体离墙过远浪费操作空间。

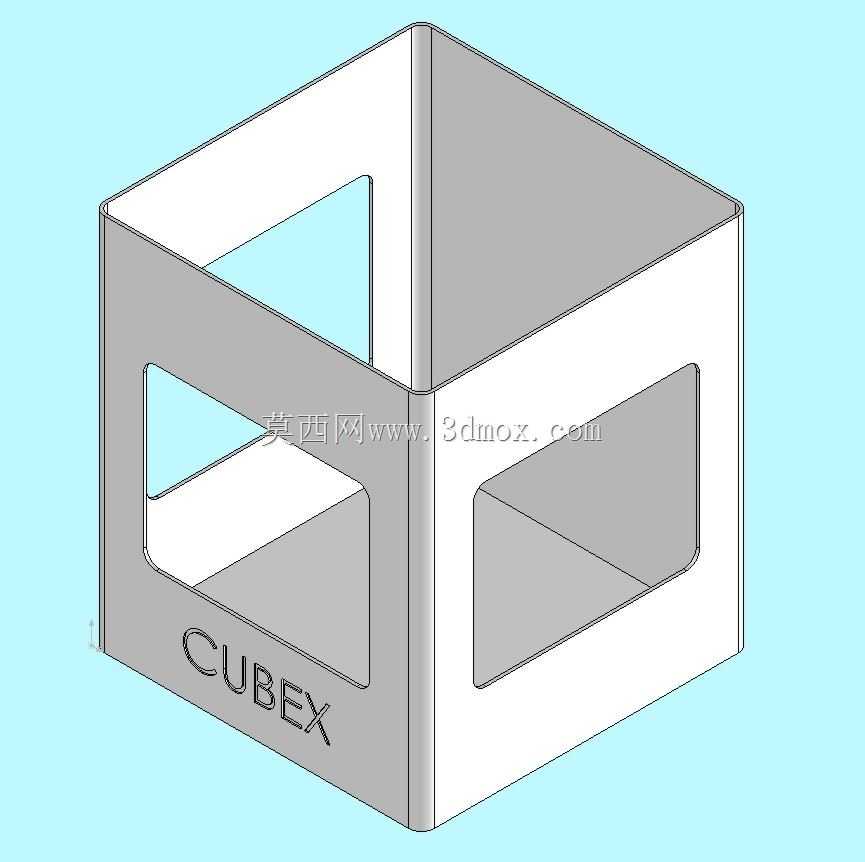

　　从实际使用的功能特性来看，框架采用三面围合的L型折边钣金作为主体承载结构，正面与侧面开设的梯形观察窗并非单纯的装饰造型，窗口的斜边角度经过反复调整，操作人员站在设备正前方45度位置时，可以无遮挡观察到成型平台上的打印全过程，不需要俯身或者侧身调整视角，窗口边缘做了10mm的内折翻边，既可以提升薄钣金的整体抗扭刚性，避免设备长时间运行受Z轴传动震动产生结构共振，也能在翻边处粘贴透明亚克力挡板，阻挡打印过程中可能溢出的少量熔融材料飞溅，同时不会完全封闭腔体，保证成型过程中的热量可以自然散出，避免PLA这类耗材在封闭腔体内因为温度过高出现耗材软化堵头的问题。框架正面蚀刻的CUBEX标识位置选在底部15mm高度的区域，刚好避开观察窗的视线范围，不会因为标识凸起影响亚克力挡板的安装贴合度。

　　设计思路上没有采用常见的方管焊接框架加外装装饰壳的双层结构，而是直接用1.5mm厚度的冷轧钢板做整体折边成型，相邻两个立面的连接位置采用内置角码加沉头螺丝的固定方式，外表面看不到突出的螺丝头，既减少了整体装配的零件数量，也降低了后期设备维护的拆装难度，需要检修内部传动结构的时候，只需要拆掉对应立面的固定螺丝就可以直接取下对应侧的面板，不需要把整个设备外框全部拆解。框架的顶部边缘做了5mm的外翻边处理，一方面可以提升框架上口的结构强度，避免搬运过程中上口受挤压出现变形，另一方面外翻边可以作为上盖的安装定位边，上盖放置之后不会出现横向滑移，不需要额外增加定位销结构。框架底部预留了10mm的支脚安装位，安装橡胶减震支脚之后，设备底部和工作台面之间留出足够的空气流通间隙，帮助底部的电源模块散热，同时橡胶支脚可以过滤掉Z轴上下移动、挤出头往复运动产生的微小震动，避免震动传递到工作台面引发打印件层纹错位的问题。

　　在安装边界的考量上，框架内部的成型腔体净尺寸控制在220220200mm的范围，刚好匹配双喷头挤出组件的运动行程，不会因为腔体过大导致设备整体尺寸超标，也不会因为腔体过小限制常规尺寸手板、创意零件的打印需求。框架后侧的下部预留了电源开关、电源接口、USB数据接口的安装开孔，开孔位置距离底部25mm，插拔线材的时候不需要抬动设备，手可以直接伸到设备后侧完成操作，开孔的尺寸公差控制在0.2mm以内，安装标准规格的接插件之后不会出现松动或者缝隙过大的问题。观察窗的尺寸设计也兼顾了后期维护的需求，当挤出头出现堵头需要清理的时候，不需要拆掉整个侧面板，直接打开观察窗上的亚克力挡板就可以伸手完成喷头清理、平台调平这类日常维护操作，大幅降低了设备的日常使用门槛。

　　结构的刚性验证阶段，针对框架的受力情况做了模拟校核，当Z轴运动到最高位置、挤出头运动到框架最远端的时候，框架的最大形变量控制在0.05mm以内，完全满足FDM打印0.1mm层厚的精度要求，不会因为框架形变导致打印件出现尺寸偏差。折边位置的圆角半径统一设置为R2，既避免了锐边划伤操作人员的风险，也符合钣金加工的常规工艺要求，不需要额外做锐边倒钝的工序，降低加工成本。整个框架的零件拆分充分考虑了常规钣金加工的设备能力，所有折边的角度都是90度，没有特殊角度的弯折要求，所有开孔都是常规的圆孔或者方孔，不需要特殊的冲压模具，普通的数控冲床或者激光切割机就可以完成板材的下料加工，适合小批量的生产加工，不需要投入高额的模具成本，对于小众定制化的桌面3D打印机产品来说，这种设计可以很好的平衡生产成本、结构性能和使用体验三者的关系，避免为了追求外观造型牺牲设备的实用性和维护便捷性。
