欧式锥形顶筒身风车造型结构设计

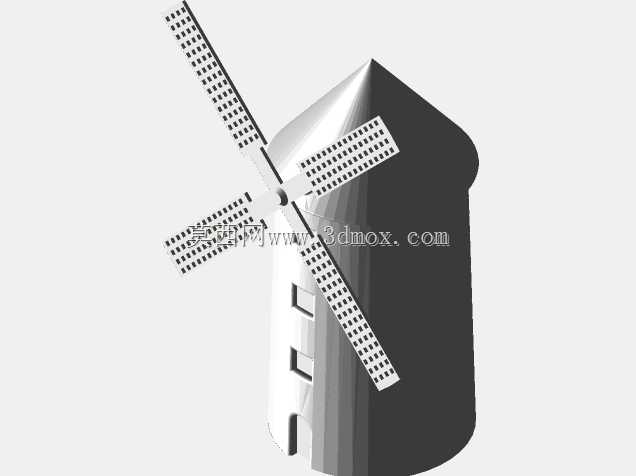

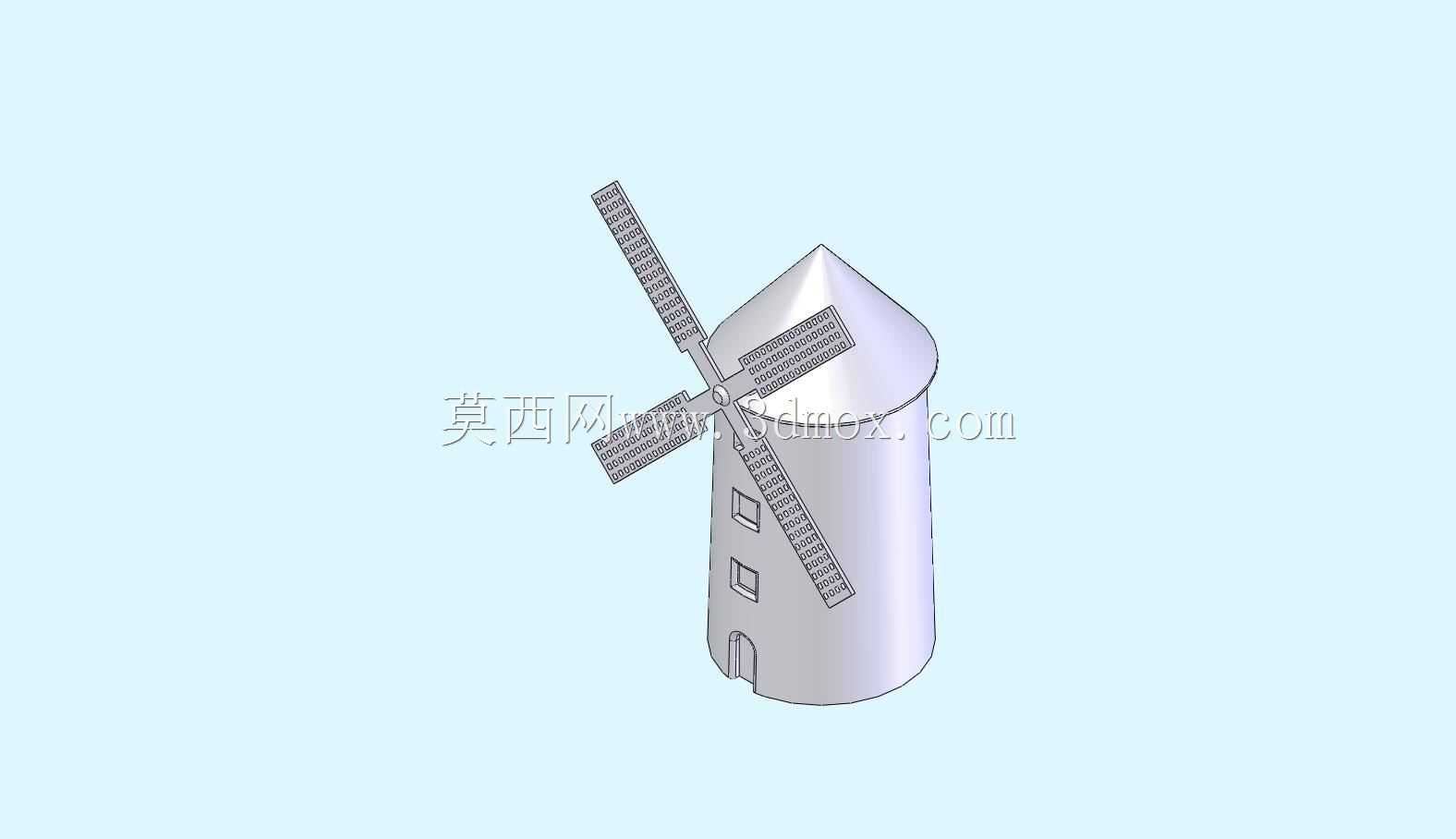

　　这款风车造型的结构设计，最初的构思来源是传统乡村磨坊的实用形制，在做结构拆解的时候，首先要考虑的是风叶受风后的扭矩传递路径，不能只做外观的曲面拟合。整个筒身采用等直径圆柱向上收窄为锥形顶的结构，这种形制的优势首先是抗侧风载荷的能力更强，圆柱曲面可以引导侧向气流绕流，减少结构正面承受的风压，锥形顶的坡度设置在42度，刚好可以避免顶部积水积雪的留存，同时给风叶转轴的支撑座留出足够的安装空间，不会出现转轴和顶壳干涉的问题。

　　风叶部分采用四叶对称布局，每片风叶的框架做了格栅式镂空设计，不是实心板面，这种设计一方面是降低风叶自身的转动惯量，微风状态下也能顺利启动转动，另一方面是减少强风状态下的风阻过载，避免转轴承受过大的扭矩出现弯折。风叶和中心转轴的连接位置做了加强筋结构，筋板沿着风叶长度方向延伸120毫米，把风叶根部的集中应力分散到更大的接触面上，长期转动也不会出现根部断裂的问题。筒身侧面开设的小窗和底部的门洞，不只是装饰作用，实际应用中如果做成景观类的风动装置，门洞可以作为检修入口，内部可以容纳传动结构或者小型的发电储能模块，小窗可以作为内部走线的通风口，避免密闭空间内的线路受潮老化。

　　在安装边界的考量上，整个结构的底部做了加厚的法兰边，法兰边上预留了6个均匀分布的安装孔，可以直接通过膨胀螺栓固定在混凝土基座上，基座的尺寸只需要比筒身直径大出200毫米即可，不需要做超大面积的基础，适合在乡村文旅场景、城市公园景观带、亲子农场这类区域布置。如果是作为文创展示的缩比模型，底部法兰也可以直接粘接在展示台面上，不需要额外做支撑结构。筒身的壁厚设置在8毫米，采用一体成型的结构设计，没有多余的拼接缝，减少了户外使用时的渗水隐患，表面的曲面过渡全部做了G2连续处理，不管是做3D打印样件还是开模做批量的玻璃钢成品，脱模的时候都不会出现卡模的问题，曲面的曲率变化均匀，不会出现局部应力集中的薄弱点。

　　设计的时候特意调整了风叶和筒身的间隙，风叶转动时和筒身外壁的最小距离控制在15毫米，既不会因为间隙过大显得结构松散，也不会因为间隙过小在风叶受风压产生形变的时候刮蹭到筒身。风叶转轴的支撑座采用双轴承固定结构，两个轴承之间的间距是60毫米，可以抵消风叶转动时产生的径向窜动，延长转动结构的使用寿命，不需要频繁加注润滑脂维护。锥形顶和筒身的连接位置做了止口结构，安装的时候可以直接定位卡合，不需要反复调整对齐位置，配合密封胶条就可以达到很好的防水效果，户外长期使用也不会出现顶部漏雨的问题。

　　从实际应用场景来看，这类结构除了作为传统的磨坊功能载体，现在更多的是作为景观风动装置使用，内部可以加装小型的发电模块，带动底部的装饰灯光，不需要外接电源就可以实现夜间的照明效果，也可以加装传动结构带动内部的小型磨盘演示结构，作为研学场景的教具使用，给参观者展示传统风能利用的结构原理。整个结构的零件拆分非常简洁，总共只有筒身、锥形顶、风叶组件、转轴组件、底部法兰五个大的部件，没有复杂的异形小零件，不管是做等比例放大的实体建筑，还是做缩比的展示模型，加工难度都很低，普通的数控加工或者3D打印都可以顺利制作，不需要特殊的加工工艺。在做结构校验的时候，特意模拟了六级风状态下的载荷情况，整个结构的最大形变位置在风叶的最外端，形变量不到2毫米，完全在结构允许的形变范围内，不会出现结构失稳的问题，筒身部分的最大应力出现在底部和法兰连接的位置，应力值远低于常用工程材料的许用应力，安全系数足够。
