多级行星齿轮减速传动机构三维设计

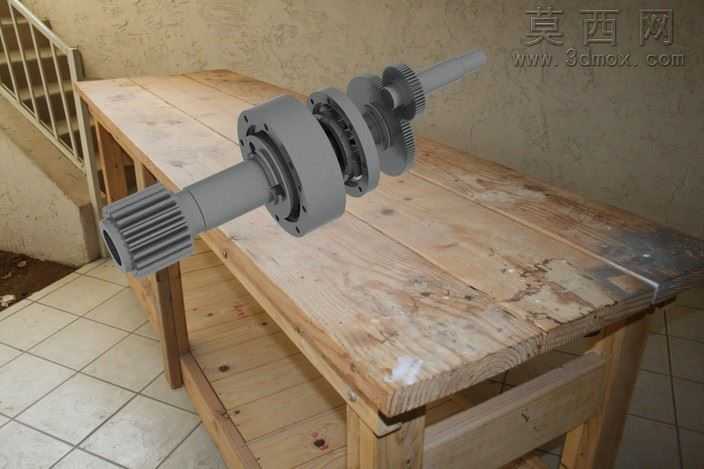

本作品为多级行星齿轮减速机构的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先对行星减速机构的核心传动逻辑进行拆解，按照输入级、中间行星传动级、输出级的层级顺序依次完成零件建模。建模过程中严格遵循行星齿轮传动的啮合参数规范，对太阳轮、行星轮、内齿圈的齿形参数进行精准匹配，保证各级齿轮的模数、压力角、变位系数符合重载传动场景的设计要求，所有花键轴、轴承配合位、壳体安装位的尺寸均按照通用机械传动的公差标准预留设计余量，确保模型具备实际生产参考价值。渲染阶段采用写实材质方案，为金属传动部件赋予哑光合金钢材质，还原经过机加工后的金属表面质感，对轴承配合面、花键齿面添加细微的粗糙度差异表现，区分不同加工工序的表面特征；将模型放置于写实的木质工作台场景中，搭配柔和的室内漫射光照，通过光影层次凸显机构的装配层级与结构细节，清晰展示各级零件的装配关系与传动路径。结构设计上采用多级行星轮系串联布局，通过多组行星轮均分传动载荷，有效提升减速机构的承载能力，适配重型应用场景下的大扭矩传动需求，输入轴采用花键结构保证动力输入的连接可靠性，输出轴与末级行星架刚性连接实现低转速大扭矩的动力输出，各级行星架均设计有均匀分布的行星轮安装轴位，保证传动过程中的动平衡性能，壳体部分采用分体式装配结构，方便内部传动部件的安装与后期维护。设计思路围绕重型工况下的减速传动需求展开，摒弃单级减速的大体积缺陷，利用行星轮系的同轴传动、功率分流特性，在紧凑的轴向尺寸内实现大传动比的减速效果，同时通过多阶段传动的载荷逐级分配，降低单级齿轮的承载负荷，延长传动部件的使用寿命，整体结构布局紧凑，传动路径清晰，所有零件均具备可装配性，可直接用于行星减速机的结构教学、方案验证以及二次开发设计参考。
