简易平行轴齿轮减速机构三维建模作品

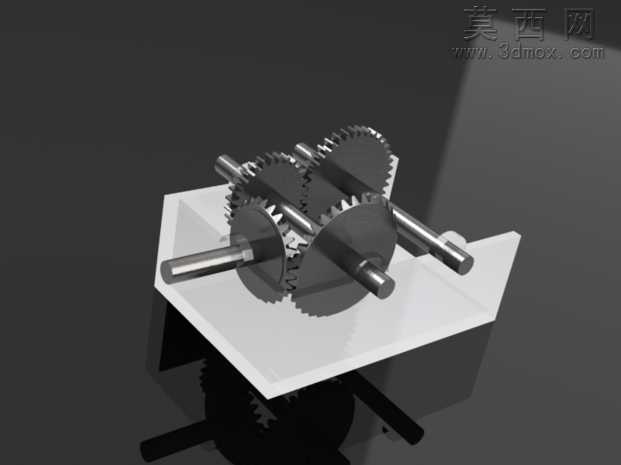

本作品为平行轴式齿轮减速机构的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各零件间的配合关系符合机械设计规范。首先针对齿轮零件，建模时严格按照渐开线圆柱齿轮的参数逻辑绘制齿廓曲线，通过拉伸、阵列等特征操作完成齿形构建，保证轮齿的齿距、齿厚、模数等参数匹配合理，能够实现顺畅的啮合传动；对于传动轴类零件，采用回转类特征建模方式，依次完成轴肩、轴颈、装配定位段的结构设计，预留出与齿轮、支撑结构配合的安装位置，确保轴类零件的同轴度符合装配要求。支撑基座部分采用长方体基体搭配避让槽、安装孔位的特征设计，既为传动轴提供稳定的支撑定位，也预留出齿轮啮合的运动空间，避免传动过程中出现结构干涉。材质渲染阶段，为齿轮与传动轴赋予金属材质效果，模拟钢材的哑光金属质感，为支撑基座赋予浅色系工程塑料材质，通过材质区分清晰展现不同零件的功能属性，同时调整场景光照角度，突出轮齿啮合部位、轴系装配位置的结构细节，让整体模型的结构层次清晰可辨。结构设计上，该减速机构采用多级平行轴圆柱齿轮传动布局，通过不同齿数的齿轮配对实现减速增扭的传动效果，各平行轴的中心距经过参数校核，保证齿轮啮合的侧隙合理，既能够传递运动，也避免了轮齿间的过度磨损。建模过程中对所有运动部件进行了干涉检查，确认齿轮转动、轴系回转过程中不存在结构碰撞，装配约束完全符合实际机械的装配逻辑，能够直观展现平行轴齿轮减速机的基础传动原理，清晰呈现动力输入、多级齿轮啮合减速、动力输出的完整传动路径，还原了简易减速装置的核心结构特征。
