创意拼装式小型竞速玩具赛车结构设计

　　这款小型竞速玩具赛车的结构设计，核心面向青少年科创实践、桌面趣味竞速场景开发，同时可作为机械结构入门教学的演示载体，帮助初学者理解轮式车辆的基础传动逻辑、重心配平思路以及空气动力学附件的实际作用。从实际使用场景来看，该结构适配平整桌面、光滑PVC赛道等硬质平面环境，无需复杂动力改装即可依靠手动推力实现稳定滑行，也可根据需求加装微型动力模块拓展为电动遥控版本，适配不同年龄段使用者的动手改装需求。

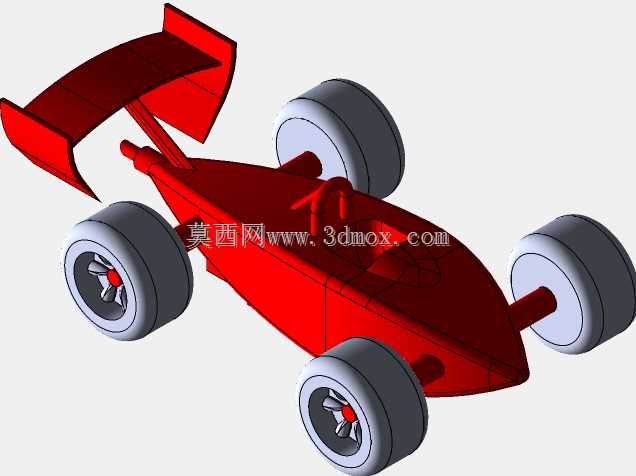

　　设计过程中优先考虑了拼装便捷性与结构可靠性的平衡，整车采用分体式模块化设计，车体主体为一体化流线型壳体，前端做收窄尖点处理，既降低滑行过程中的正面风阻，也能在发生正面碰撞时通过壳体曲面分散冲击力，避免结构连接处直接受载断裂。四个轮组采用独立插接式安装结构，轮轴与车体安装孔采用小间隙配合，既保证轮组转动的顺滑度，也能在轮组受侧向冲击时通过微小的间隙位移缓冲受力，减少轮轴断裂的风险。轮辋部分做了中心定位凸台设计，与轮胎内圈的定位槽完全契合，装配时无需额外涂胶即可实现轮胎与轮辋的同轴度控制，避免滑行过程中出现轮胎偏摆、行驶轨迹偏移的问题。

　　车尾的尾翼结构采用双立柱支撑设计，立柱与车体尾部的安装槽采用过盈配合，装配后无需额外紧固件即可实现尾翼的固定，尾翼主体为上翘式平板结构，在高速滑行时可提供一定的下压力，增加后轮的抓地力，避免车辆急加速或者过弯时出现后轮打滑、车尾侧滑的问题。车体中部预留了标准尺寸的安装空腔，可容纳常规规格的微型减速电机、纽扣电池组以及遥控接收模块，空腔周边设计有十字形安装筋位，无需额外打孔即可通过扎带或者快干胶固定电子元件，降低后期改装的加工难度。

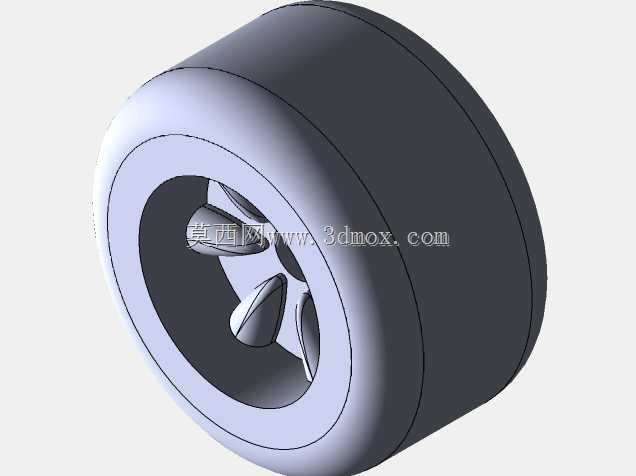

　　从安装边界尺寸来看，整车长度控制在120mm范围内，宽度控制在60mm范围内，高度不包含尾翼为35mm，包含尾翼总高度为55mm，轮距设置为48mm，轴距设置为70mm，该尺寸比例既保证了滑行过程中的重心稳定性，也能适配市面上主流的1:32比例玩具赛道的宽度要求，不会出现轮距过宽卡赛道、轮距过窄侧翻的问题。轮组的直径设置为28mm，轮胎宽度为8mm，轮胎表面做了浅环形花纹设计，在光滑硬质表面上既能保证足够的接触面积提供抓地力，也不会因为花纹过深增加滚动阻力。

　　结构细节处理上，车体所有外露棱边都做了R1.5mm的圆角过渡，避免拼装或者使用过程中尖锐边角划伤使用者，符合玩具类产品的安全设计要求。轮轴采用直径3mm的标准圆轴设计，可直接替换市面上同规格的金属轴或者碳纤维轴，满足使用者对结构强度或者轻量化的改装需求。尾翼的角度设置为与水平面呈18度夹角，该角度经过多次滑行测试验证，在0.5m/s-2m/s的滑行速度区间内可提供最优的下压力与风阻平衡，不会因为尾翼角度过大增加无谓的风阻，也不会因为角度过小无法提供足够的下压力。

　　在实际教学应用场景中，该结构可作为三维建模入门的练习案例，学习者可通过拆解该模型的结构，掌握曲面壳体建模、装配配合关系设置、工程图导出等基础操作，也可基于该基础结构进行拓展改装，比如调整轮距轴距适配不同赛道、更换不同造型的尾翼测试空气动力学效果、加装转向结构实现弯道行驶功能等。从结构强度验证角度来看，整车壳体采用常规ABS塑料3D打印即可满足使用要求，壁厚设置为2mm，安装筋位厚度设置为1.5mm，在1m高度自由跌落至水泥地面的情况下，不会出现壳体碎裂、安装柱断裂的问题，具备足够的日常使用耐用性。轮轴安装孔的深度设置为8mm，可保证轮轴插入后有足够的支撑长度，避免轮轴受侧向力时从安装孔中脱出，同时安装孔末端做了0.2mm的排气槽设计，采用过盈压装轮轴时不会因为孔内空气压缩导致装配不到位的问题。
