拖车用嵌入式2英寸圆形侧标志灯结构

　　这款嵌入式圆形侧标志灯，主要适配各类拖挂类设备的侧边标识需求，日常在轻型货运拖车、露营拖挂房车、小型工程机械拖板、农用机具挂车的侧边安装场景中使用频率极高，核心作用是在低光照环境、夜间行车或者雨雾天气下，清晰标示拖挂设备的侧边轮廓边界，避免主车驾驶员以及周边道路参与者对拖挂设备的宽度判断出现偏差，减少侧边刮擦、碰撞的安全隐患。

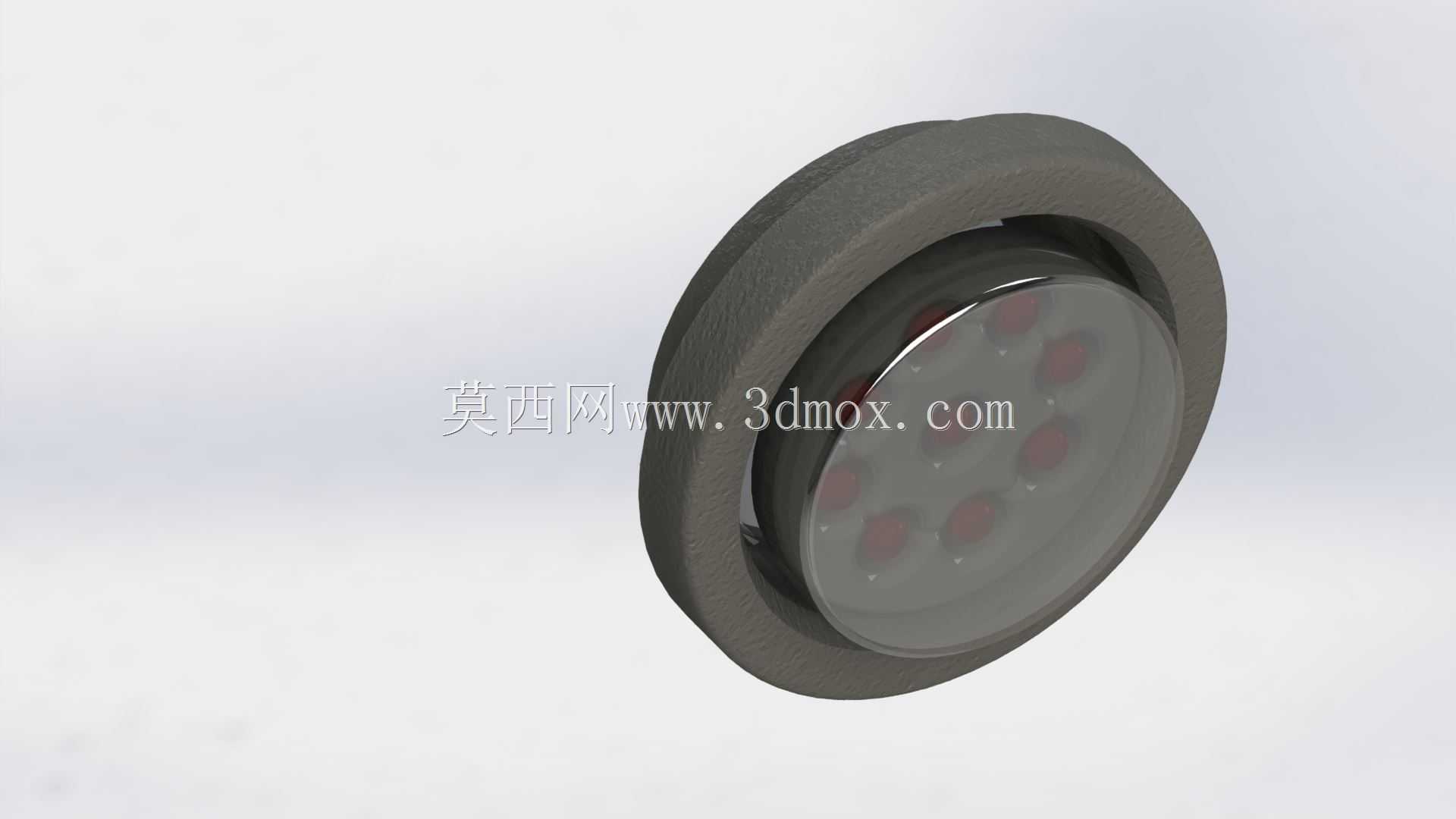

　　从实际使用的功能逻辑来看，这类侧标志灯不需要承担远距离照明的任务，核心诉求是稳定的轮廓标识能力，因此设计上采用多颗LED作为发光源，排布在灯腔内部的圆形基板上，光线经过半透明的磨砂灯罩漫射后，不会形成刺眼的强光点，而是呈现均匀的圆形发光面，在不同角度都能清晰识别到灯光信号，同时磨砂灯罩也能在日常行驶中抵御碎石飞溅、泥沙冲刷的磨损，避免长期使用后灯罩透光率下降。

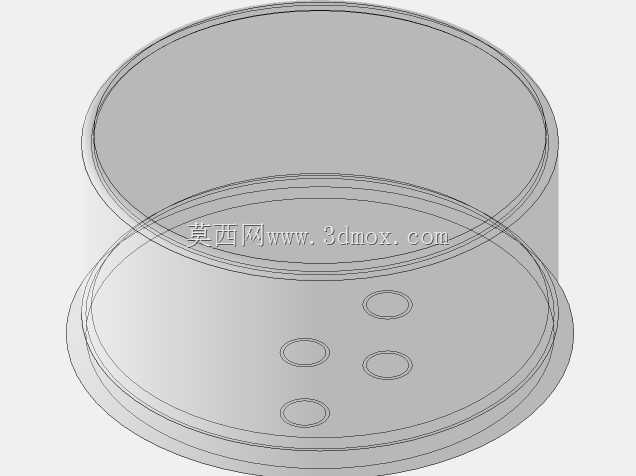

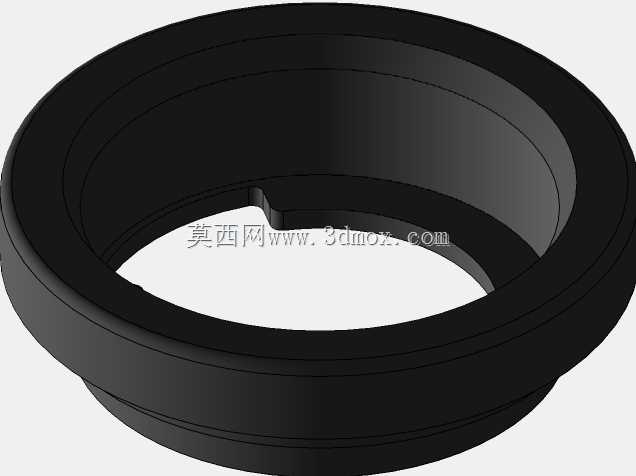

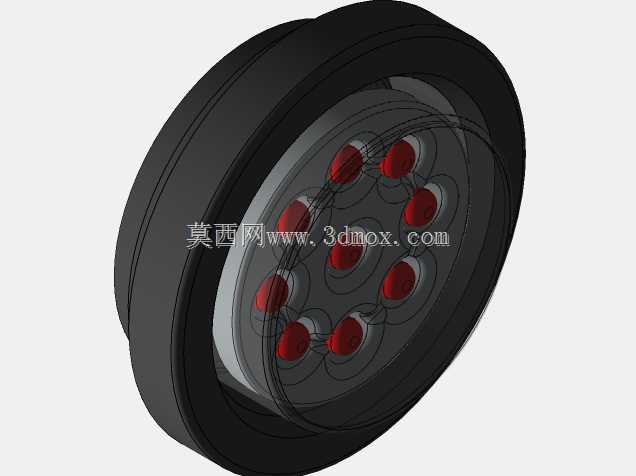

　　结构设计上采用了双层嵌套的圆形结构，外层是带一定厚度的橡胶安装基座，这个基座的设计充分考虑了拖挂设备行驶中的振动工况，橡胶材质本身可以吸收路面传递的颠簸振动，避免内部灯组因为长期振动出现LED焊点松脱、接线断裂的问题。基座的外圈尺寸刚好适配2英寸的标准安装开孔，安装时只需要在拖车的侧边钣金或者玻璃钢护板上开出对应尺寸的圆孔，将灯体整体嵌入开孔后，依靠橡胶基座的过盈配合加上背部的卡扣结构就可以完成固定，不需要额外设计复杂的安装支架，也不需要在安装面周围打过多的固定孔，能有效降低安装位置的漏水、锈蚀风险。

　　灯体的整体厚度控制在较薄的区间，嵌入安装后不会在拖挂设备外侧突出过多，一方面可以减少行驶过程中的风阻，另一方面也能避免在狭窄路段会车、靠路边停放时，突出的灯体被路边障碍物刮蹭损坏。灯组的内部做了密封结构设计，灯罩和基座的配合位置做了压合密封处理，可以满足户外雨天行驶、高压水枪冲洗车身的防水要求，不会因为进水导致内部电路短路。

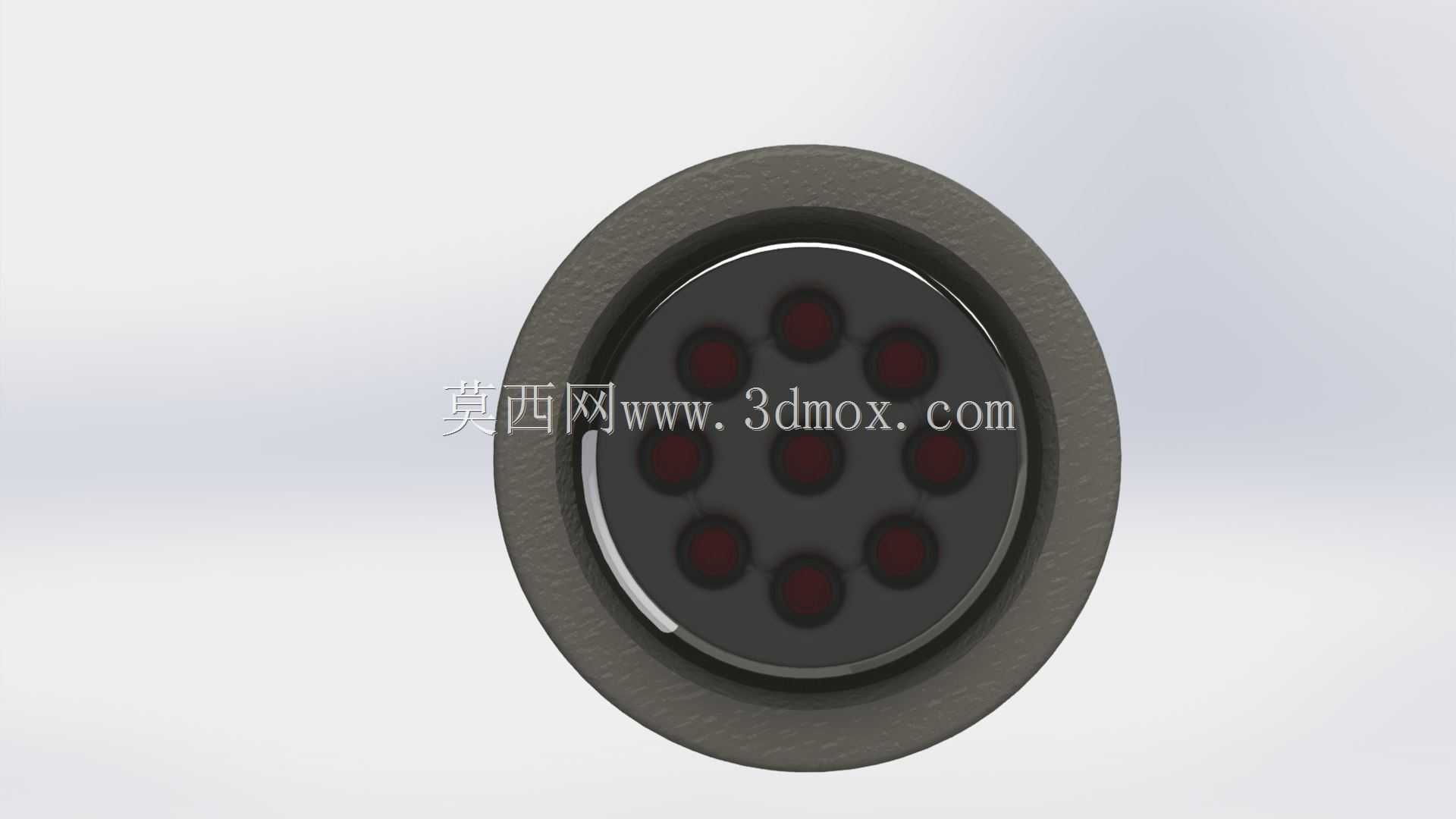

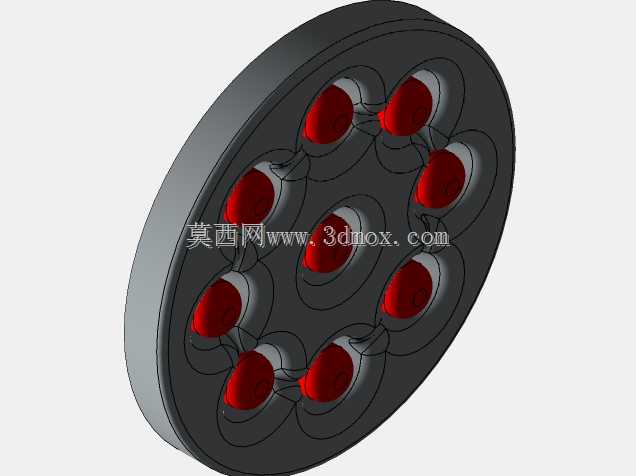

　　在建模过程中，首先要确认安装边界的核心尺寸：2英寸的开孔直径是这类侧标志灯的通用行业标准尺寸，建模时橡胶基座的外圈直径要比开孔尺寸大0.2-0.3mm，保证嵌入后的抱紧力足够，不会因为车辆振动出现灯体脱落的问题。灯罩部分的曲率要和基座的前端面齐平，避免出现台阶积灰的问题，内部LED的排布要均匀分布在圆形灯板上，保证各个水平角度的发光可视角度满足道路安全规范的要求，通常侧标志灯的水平可视角度需要覆盖前后侧各45度以上的范围，因此灯板上的LED不能过度集中在中心位置，要靠近灯罩边缘区域均匀排布。

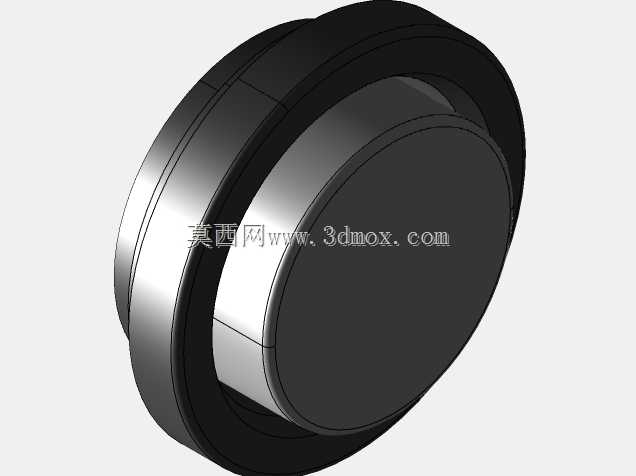

　　接线部分的结构在灯体背部预留了标准的接线出线位，建模时要考虑出线位置的密封结构，通常会在出线位置设计橡胶防水护套，避免线缆和基座硬接触磨损线缆绝缘层，同时阻挡水汽从出线位置进入灯腔内部。这类侧标志灯通常和拖车上的示宽灯线路并联，电压适配12V的车载直流供电系统，建模时不需要还原内部的详细电路结构，只需要把灯板、LED灯珠、灯罩、橡胶基座、背部密封盖几个核心结构件的配合关系表达清楚，保证安装尺寸和实际通用件一致，就可以直接用于拖车整体的装配干涉检查，也可以作为配件选型的三维参考依据。

　　实际选型使用时，这类嵌入式圆形侧标志灯相比外挂式的侧灯，整体外观更简洁，安装后的整体性更强，不会破坏拖车侧板的整体平整度，同时橡胶基座的缓冲作用也让它的抗振性能比硬塑料外壳的外挂灯更优秀，在非铺装路面行驶的拖挂设备上适配性更好。建模时要注意橡胶基座的边缘做了小角度的导入倒角，方便安装时顺利压入开孔，不需要使用特殊工具就可以完成装配，后期维护更换时也可以直接从外侧撬出灯体，不需要拆开拖车的内侧护板，维护便利性很高。
