建筑幕墙用方形波纹玻璃装饰构件

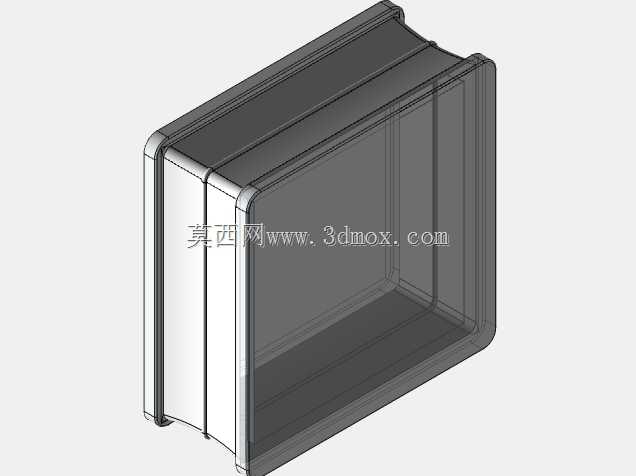

　　做建筑外围护结构三维建模快八年，这类方形波纹玻璃构件是公建项目里出镜率很高的装饰功能一体化部件，这次拿到的19cm见方、厚度8cm的规格，是目前商业综合体、产业园区外立面做肌理质感的常用尺寸。先从安装边界说，这个尺寸的玻璃块单块重量控制在常规干挂系统的承重阈值内，排布时的留缝间隙可以控制在8-12mm，不管是做整面连续幕墙，还是搭配真石漆、金属板做局部肌理点缀，都不会出现模数错位的问题，建模时要注意侧边的安装卡槽预留深度，不能因为波纹面的造型压缩了固定件的安装空间，之前有个项目就是建模时没算准波纹凸起的厚度，导致现场安装时挂件和玻璃面干涉，最后返厂磨边耽误了两周工期。

　　从实际用途来看，这类波纹玻璃块不是单纯的装饰件，它同时承担了部分透光不透视的功能，用在建筑底层外墙、室内公共区域隔墙的时候，既能让自然光线漫反射进入室内，避免直射光产生的眩光，又能遮挡外部视线，保证室内空间的私密性，比普通磨砂玻璃的肌理感更强，光线穿过时会形成柔和的水波纹光影，在大堂、走廊这类公共区域的顶面或立面使用时，不需要额外做太多灯光装饰就能出效果。设计思路上，这个规格的玻璃块做了等比例的波纹肌理排布，波纹的起伏高度控制在3mm以内，既保证了触感和视觉上的肌理效果，又不会因为起伏过大积灰，后期物业清洁的时候用高压水枪或者普通擦窗设备就能清理，不会出现凹槽藏污纳垢的问题；边缘做了2mm的小圆角钝化处理，不管是运输搬运还是现场安装，都不容易出现崩边掉角的情况，也避免了尖锐棱角带来的安装安全隐患。

　　行业应用场景里，除了常规的外墙、隔墙、幕墙，这类玻璃块还经常用在景观项目的景墙、采光井侧边围挡，甚至是室内的装饰隔断、吧台立面，因为尺寸是标准的19cm见方，和常规的瓷砖、石材模数能匹配上，做混合排布的时候不需要额外裁切，材料损耗率能控制在3%以内，比定制尺寸的异形玻璃构件成本低很多。建模的时候要注意，波纹的曲面要做连续的G2连续，不能出现生硬的折角，不然渲染的时候会出现光影断层，实际生产出来的玻璃也会因为曲面不顺畅产生光畸变，影响最终的装饰效果；厚度方向8cm的尺寸是包含了波纹凸起的总厚度，建模时不要把平面部分做满8cm再额外加波纹高度，不然实际生产出来的构件会超厚，和前期预留的安装槽位不匹配。另外要考虑安装时的拼接逻辑，单块玻璃的四个侧边都做了平直的基准面，多块拼接的时候能保证相邻块的波纹能连续对齐，不会出现纹路错位的问题，之前做过一个类似的项目，就是因为建模时没考虑相邻块的纹路对位，现场拼出来的波纹是乱的，最后只能重新调整每块的安装编号，浪费了大量的人工。这类构件的固定方式一般采用结构胶搭配隐形挂件，建模时要在玻璃背面预留挂件的粘接位置，这个位置要避开波纹的背面凸起，保证粘接面是平整的，不然挂件粘不牢，后期有脱落的安全隐患。
