多灯珠均布圆形LED照明载板结构

　　在工业视觉检测工位的环形补光、小型设备状态指示阵列、密闭设备舱内部照明这类场景里，这类圆形LED载板的适配性远高于常规方形灯板。做结构设计的时候最先要敲定的是安装边界，毕竟这类载板大多是嵌入到设备的圆形安装槽内，或者通过周圈的安装孔固定在支架端面上，板体的外圆公差要控制在合理范围，避免装配时出现卡滞或者间隙过大漏光的问题。板体上预留的两个安装孔做了沉台设计，装配时螺丝头不会突出板体表面，不会干涉到外侧的透光罩安装，这一点在做紧凑空间的照明结构时尤为重要，很多新手设计时容易忽略沉头深度，导致后续装配时透光罩被螺丝头顶起，出现密封失效或者光线折射不均的问题。

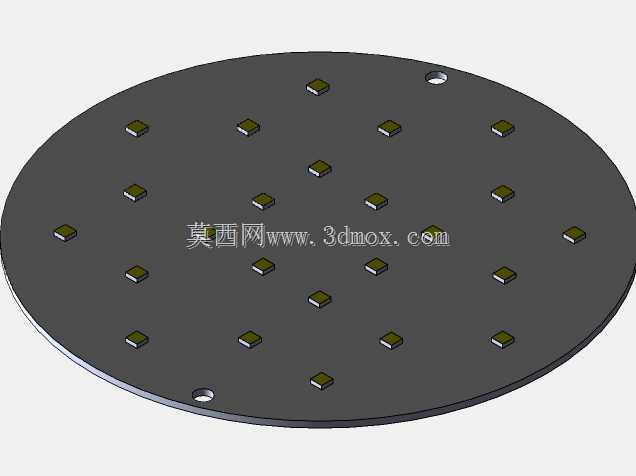

　　灯珠的排布是这类载板设计的核心，不是简单把灯珠堆在板上就行，要考虑发光的均匀度，避免出现中心区域过亮、边缘照度不足的问题。这款载板的灯珠采用多圈环形阵列排布，从中心向外逐层增加灯珠数量，每一圈的灯珠都和相邻圈的灯珠错开角度，不会出现径向的光线暗带，不管是作为近距离的漫射补光，还是搭配透镜做定向投光，都能保证出光面的照度一致性。布线的时候要注意每颗灯珠的电流路径长度尽量均衡，避免远端灯珠因为线阻过大出现亮度偏差，尤其是多灯珠串联并联混合的布线方案，电源线的走线宽度要留足载流余量，防止长时间工作时线路发热导致板体温度过高，影响灯珠的使用寿命。

　　从实际使用的角度看，这类圆形灯板常被用在设备的操作按钮背光、检测工位的环形光源、小型警示灯的发光组件里，不同场景下对灯珠的排布密度、安装孔的位置要求都有区别。比如用在视觉检测的环形光源时，灯珠的倾斜角度还要配合支架做调整，但载板本身的安装基准要统一，两个安装孔的中心距要和配套的灯座严格匹配，装配时不需要额外做调整就能保证同轴度，减少现场装配的调试时间。板体的基材选用常规的FR-4板材就可以满足大部分场景的散热需求，如果是大功率灯珠的版本，还要在板体背面预留铝基板的贴合位置，或者设计散热鳍片的安装位，但这款载板的灯珠功率偏小，依靠板体自身的铜箔散热就能满足长期工作的温度要求，不需要额外增加散热结构，能有效控制整体的厚度和成本。

　　设计的时候还要考虑后续的生产工艺，灯珠的焊盘尺寸要和选用的贴片灯珠完全匹配，焊盘之间的间距要满足SMT贴片的工艺要求，避免出现连锡或者虚焊的问题。板体的边缘要做圆角处理，虽然是圆形板，但冲压或者铣切加工时的边缘毛刺要在设计时就标注去除要求，防止装配时划伤操作人员或者损坏配套的线材。出线的位置要根据安装场景预留，要么在板体边缘做缺口出线，要么在中心位置预留过孔穿线，这款载板因为是端面安装，采用边缘缺口出线的方式更合理，不会在安装面和支架之间夹线，避免线材绝缘层被压破出现短路风险。

　　很多工程师在做这类灯板设计时，容易只关注发光效果，忽略安装的兼容性，比如安装孔的位置没有和常用的灯座规格匹配，导致后续选型时找不到合适的配套结构件，只能重新开模增加成本。这款载板的安装孔中心距、外圆直径都参考了行业内常用的圆形灯座规格，不需要额外定制转接件就能直接适配市面上多数的小型圆形灯壳，不管是做设备改造替换旧的损坏灯板，还是新设备开发直接选用，都能减少额外的结构设计工作量。另外灯珠的排布预留了足够的冗余空间，如果后续需要调整灯珠数量或者更换不同发光角度的灯珠，不需要重新改版PCB，只需要调整贴片程序就能实现不同的照度要求，能大幅缩短衍生产品的开发周期。
