汽车双涡轮改装用排气涡轮连接适配法兰

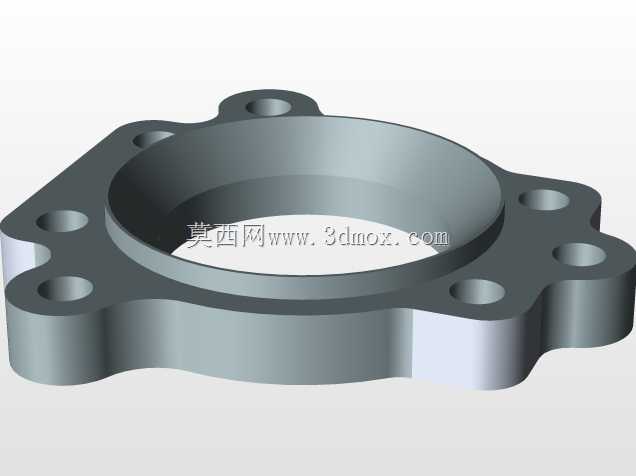

　　在民用车辆动力升级的改装场景中，排气侧涡轮与原厂排气歧管、头段管路的安装位不匹配是双涡轮改装方案里最常遇到的干涉问题，这款适配法兰正是为解决这类安装错位问题开发的过渡连接件。不同于原厂批量配套的标准化法兰，这类改装用适配件需要兼顾涡轮侧安装孔位、排气侧密封面、周边部件避让三重边界约束，建模阶段需要先完成实车安装位的点云数据采集，再反向推导法兰的轮廓与孔位分布。从结构上看，这款法兰采用带台阶的中空回转主体，中心通孔的内径与涡轮进气侧的通径完全匹配，避免因通径突变造成排气紊流，影响涡轮的响应速度；法兰本体的厚度根据排气侧的工作温度、震动载荷做了针对性校核，采用等强度的变截面设计，在螺栓安装位做了局部加厚，

　　避免长期受交变载荷作用出现螺栓孔变形、密封面翘曲的问题。法兰外缘的安装孔采用非对称分布设计，完全匹配对应型号涡轮的安装孔位坐标，每个螺栓孔的孔径都预留了合理的安装公差，既保证螺栓可以顺利穿入，又不会因间隙过大造成安装错位；孔位周边的凸台结构一方面可以增加局部的结构强度，分散螺栓锁紧时的压应力，避免法兰本体被压溃，另一方面也可以在安装时起到定位导向的作用，降低现场对位的难度。法兰的密封面采用整体平面加工的设计思路，没有额外开设密封槽，适配改装场景中常用的多层金属密封垫片，密封面的平面度公差控制在0.1mm以内，保证在高温排气环境下不会出现漏气问题；法兰的外轮廓做了多段圆弧切边处理，并非规则的圆形结构，

　　这部分轮廓设计完全是为了避让周边的发动机舱部件，比如排气侧的氧传感器安装座、附近的管线固定支架、机舱防火层的凸起结构，避免安装后出现运动干涉或者距离高温部件过近造成周边部件老化加速。在实际改装作业中，这类适配法兰不需要改动原厂涡轮的本体结构，也不需要重新焊接排气头段的管路，只需要将法兰夹在涡轮与排气歧管的连接面之间，更换对应长度的高强度锁紧螺栓即可完成安装，大幅降低了双涡轮改装的加工成本与作业周期。建模过程中需要重点校核几个关键尺寸：首先是中心通孔的同轴度，必须保证与涡轮进气口、排气歧管出口的同轴度误差在允许范围内，否则会造成排气气流偏折，影响涡轮的做功效率；其次是各个安装孔的位置度，尤其是涡轮侧的安装孔，一旦孔位坐标出现偏差，

　　现场安装时会出现螺栓无法穿入的问题，需要反复修配，影响改装效率；最后是法兰的外轮廓边界，必须结合实车的机舱三维点云数据做干涉检查，确保法兰安装后与周边部件保留至少5mm以上的安全间隙，避免车辆行驶过程中因发动机震动造成部件磕碰。不同于常规的管路连接法兰，这款适配法兰的工作环境长期处于600-900摄氏度的高温排气冲刷下，同时还要承受发动机运转带来的高频震动，因此结构设计时没有采用多余的减重镂空设计，避免应力集中造成法兰在使用过程中出现开裂；法兰与排气接触的内壁做了光滑过渡处理，没有突兀的台阶或者棱角，减少排气气流的阻力，同时也避免局部区域长期积碳造成的通径缩小问题。在双涡轮改装的方案里，两侧的排气涡轮都需要对应的适配法兰来调整安装角度与位置，这款法兰的角度设计可以让涡轮的安装位置避开原厂的减震塔、防火墙等不可改动的车身结构，让整套双涡轮系统可以在不切割车身结构的前提下完成布置，是民用车辆动力升级改装中非常实用的一类过渡连接部件。
