弯臂式带安装座金属连接构件

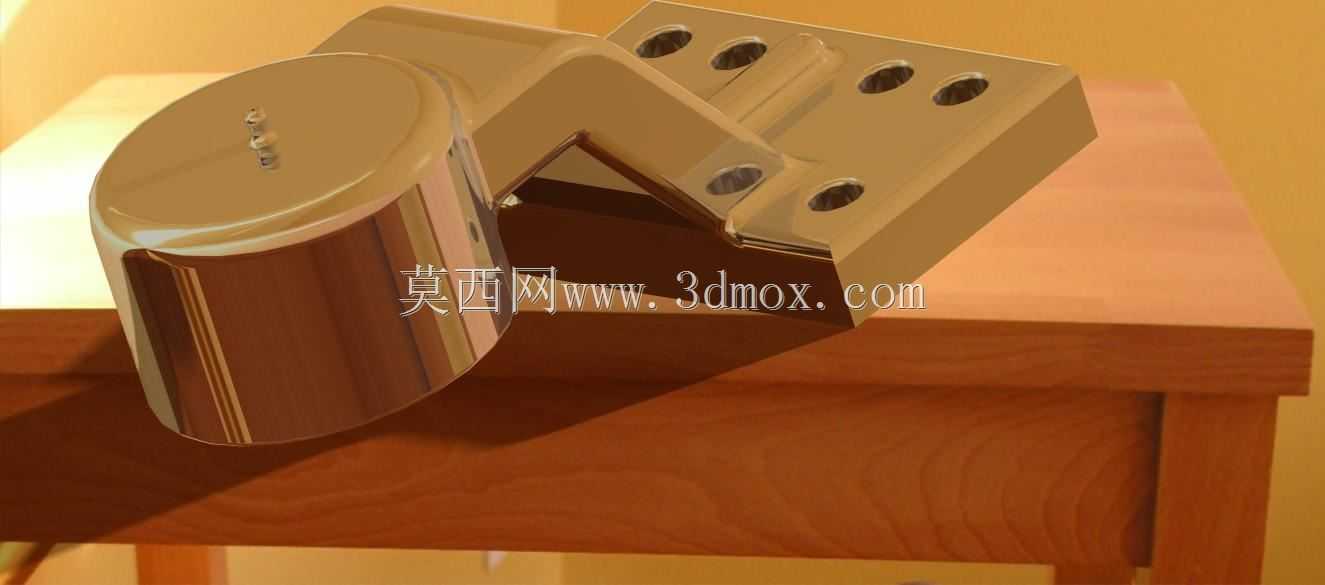

　　该构件属于设备连接固定类五金组件，核心应用场景覆盖小型机电设备的转角位连接、工装夹具的角度支撑、桌面型加工设备的部件挂载等场景，在需要实现垂直面与水平面之间刚性连接的装配位置，可替代传统拼接式角码，减少装配零件数量，提升连接位整体刚性。从功能特性来看，构件一端为带多组安装孔的平板安装座，孔位采用等距排布设计，可适配M4-M6规格的内六角螺栓安装，安装面做了铣平处理，平面度控制在0.05mm以内，装配后可与被连接件完全贴合，避免出现装配应力集中的问题；另一端为圆柱型腔体结构，腔体内部可容纳小型转轴、阻尼轴或者传感元件，腔体端面预留了两个同轴定位孔，可用于端盖固定或者轴类零件的轴向定位，中间的弯臂部分采用变截面过渡设计，

　　在靠近安装座的位置截面厚度更大，向圆柱腔体端逐步收窄，既保证了连接位的抗扭、抗弯强度，又尽可能控制了构件整体重量，减少材料冗余。设计过程中优先考虑了装配兼容性，安装座上的孔位间距参考了通用工业铝型材的槽位间距标准，既可以直接固定在铝型材框架上，也可以通过螺栓固定在钢板、实木等不同材质的基体上，弯臂的弯折角度经过受力仿真验证，在承受50N·m的静态扭矩时，最大变形量不超过0.1mm，可满足多数轻载设备的连接强度要求。外形尺寸方面，圆柱腔体部分外径为60mm，轴向长度为55mm，安装座的长宽尺寸为80mm45mm，整体安装后突出基体表面的最大高度为75mm，安装边界需要预留至少90mm60mm的平面空间，

　　弯臂的内侧预留了15mm的走线间隙，设备内部的线缆、气管可从该间隙穿过，避免装配后出现线缆被挤压的问题。实际使用中，该构件可根据使用场景选择不同的表面处理方式，若用于潮湿环境可做镀镍防锈处理，用于常规室内设备可做喷砂氧化或者烤漆处理，圆柱腔体内部可根据装配需求加装轴套、密封胶圈等配件，拓展其作为旋转连接座的使用功能，在小型自动化设备的传感器安装支架、桌面型仪器的角度调节支座、家具五金的活动连接位等场景下，都能实现稳定的连接固定效果，相比采用多个零件拼接的角座结构，该一体化构件的装配效率可提升40%以上，同时连接位的累计公差更小，装配后的位置精度更易保证。建模过程中对弯臂的过渡圆角做了优化，所有转角位置均采用R3-R5的圆角过渡，既避免了加工过程中出现应力集中导致的零件开裂问题，也减少了使用者被锐边划伤的风险，安装孔的孔口做了0.5mm的倒角处理，螺栓装配时可顺利导入，不会出现孔口毛刺刮伤螺栓螺纹的问题。
