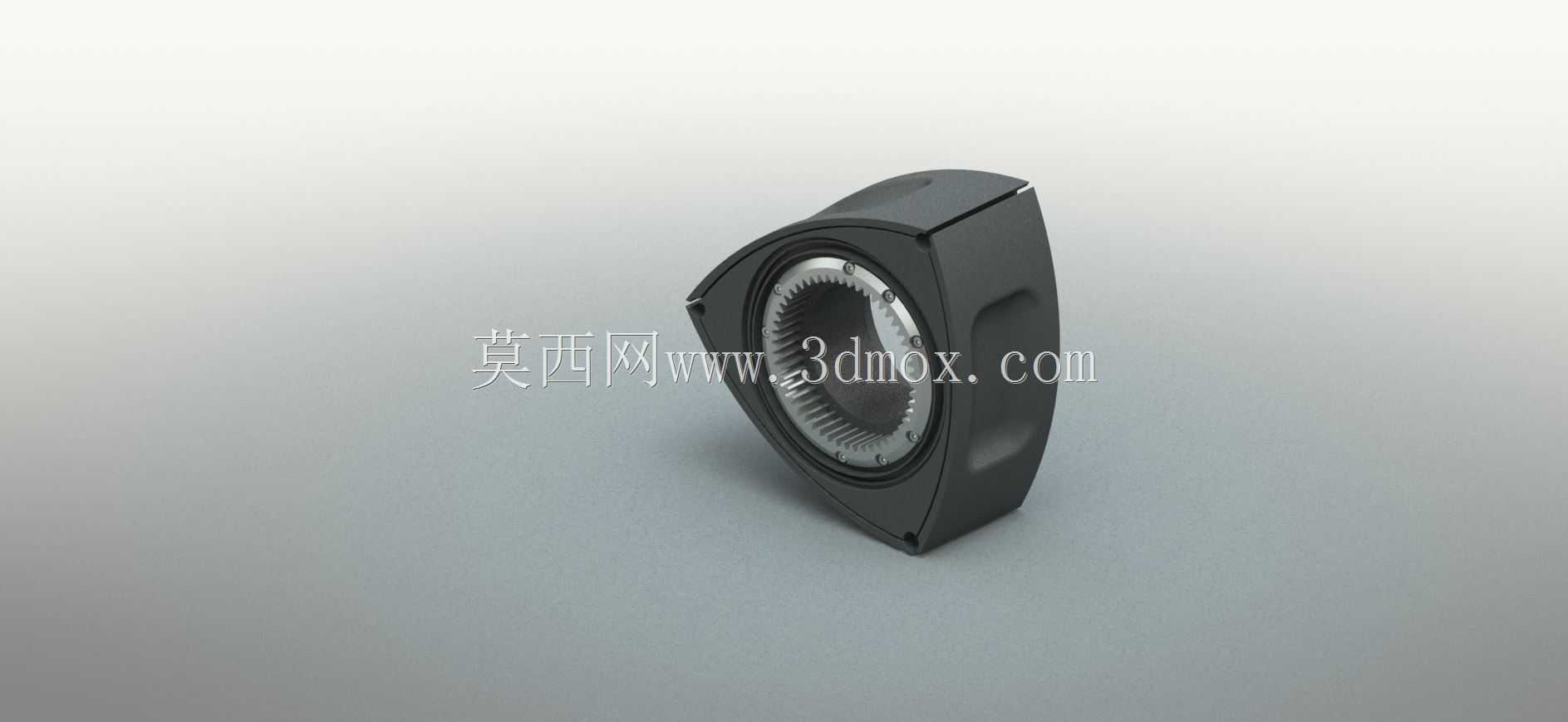

三角活塞式汪克尔转子核心结构

　　在小排量高功率密度动力单元的开发场景中，汪克尔转子作为旋转式发动机的核心运动部件，其结构设计直接决定了动力输出的平顺性、密封可靠性以及整机的功重比表现。不同于传统往复式活塞的直线往复运动转换为旋转运动的结构，该转子通过偏心轴带动做行星式旋转运动，三个弧面分别与缸体型线配合形成三个独立的可变容积腔室，在转子旋转一周的过程中可依次完成进气、压缩、做功、排气四个冲程，大幅减少了运动部件的数量，取消了连杆、气门机构等往复运动构件，从根源上降低了整机振动与运转噪音。

　　从实际工程应用来看，这类转子结构常被用于对动力单元体积、重量有严苛要求的场景，比如小型航空动力、便携发电机组、高性能摩托以及部分特种作业装备的动力源，其紧凑的结构可以在极小的安装空间内输出远超同排量往复式发动机的功率，且运转时的转速上限更高，动力响应速度更快。在结构设计层面，该转子的三个弧面严格遵循外旋轮线的共轭型线设计，确保转子在任意旋转角度下都能与缸体内壁保持精准的线接触配合，为三个工作腔室的密封提供基础型面保障；转子中心设置有内齿圈结构，与固定在端盖上的外齿轮保持恒定的啮合传动比，以此约束转子的行星运动轨迹，避免型面配合出现错位导致的漏气、卡滞问题。

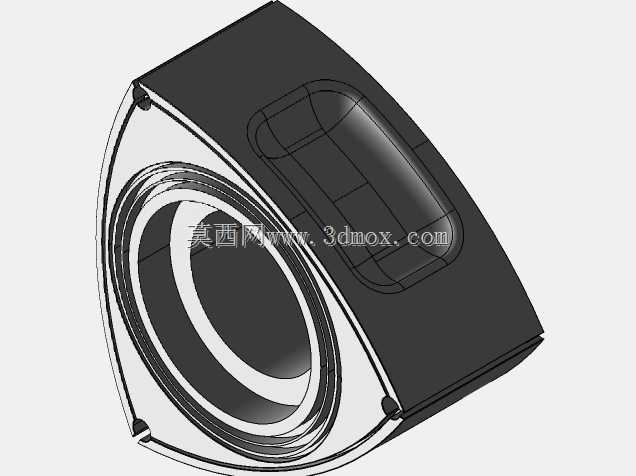

　　转子的侧面设计有密封件安装槽，用于布置径向密封片与端面密封件，这些密封元件会在离心力与腔室压力的作用下紧贴缸壁与端盖平面，阻断三个工作腔室之间的气体窜通，是保障发动机压缩比与做功效率的关键结构。转子本体上预留的减重凹腔，一方面可以降低转子自身的转动惯量，提升动力响应速度，减少偏心轴运转时的不平衡量，另一方面也可以作为燃烧室的一部分，优化混合气的流动形态，提升燃烧效率。

　　从安装边界来看，这类转子的中心内齿圈参数、三个顶点的回转半径、转子厚度都需要与对应排量的缸体、偏心轴、端盖尺寸完全匹配，安装时需要保证转子端面与端盖之间的间隙控制在合理范围内，间隙过大会导致端面漏气，降低整机效率，间隙过小则会在热膨胀状态下出现转子卡滞、端面磨损加剧的问题。转子的三个弧面的表面粗糙度有较高要求，需要保证与径向密封片的摩擦系数处于较低区间，减少运转过程中的密封件磨损，延长整机的维护周期。在实际建模过程中，需要重点验证转子在各个转角位置下与缸体型线的配合间隙，确认内齿圈与固定齿轮的啮合侧隙符合设计要求，同时要对转子做动平衡校核，避免高速旋转时产生过大的离心振动，影响整机的运转稳定性。不同于传统活塞的对称结构，汪克尔转子的质量分布需要围绕偏心轴的旋转中心做平衡配平，通常会在转子的非工作区域设置去重孔，调整整体的质心位置，抵消行星运动产生的不平衡力矩。在材料选择层面，这类转子通常采用高强度铝合金或铸铁材质，在保证结构强度的前提下尽可能降低自身重量，型面部分会做耐磨涂层处理，提升与密封件配合面的使用寿命，应对长期高速运转下的摩擦损耗。
